6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.7 BE-Kamera für den TwinHead, FC-Kamera Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
432
6.7 BE-Kamera für den TwinHead, FC-Kamera
6.7.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00119718-xx BE-Kamera stationär 16x16 digital, Typ 25
6

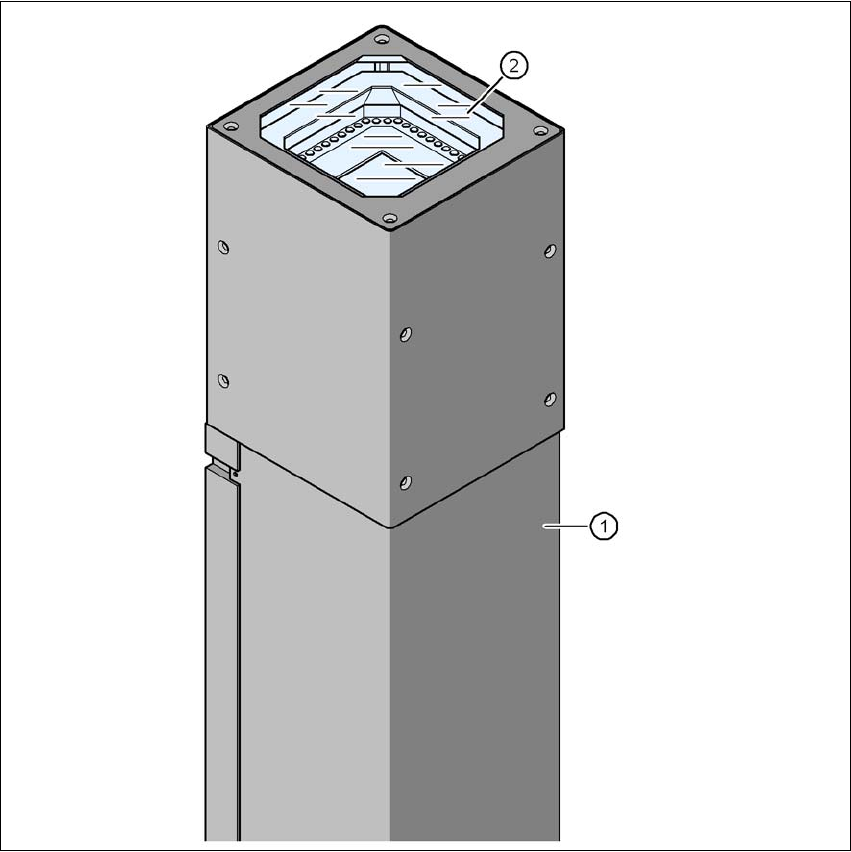

Abb. 6.7 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.7 BE-Kamera für den TwinHead, FC-Kamera
433
6.7.2 Sicherheitshinweise
WARNUNG 6
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place Kopf müssen die BE-Kame-
ras (stationär P&P, Typ 33, 55 x 45, und Typ 25, 16 x 16) des TwinHead demontiert werden,
sonst kollidiert der Collect&Place Kopf mit den Kameragehäusen.
6.7.3 Technische Daten
6
6
6
6
6.7.4 Lage
Die Lage der stationären BE-Kameras und die zugehörigen Konfigurationen sind in Abschnitt
3.8.2
, ab Seite 154 dargestellt.
BE-Maße 0,2 x 0,2 mm² bis 16 x 16 mm² bei Einfachmessung des Bauelements
BE-Spektrum 0402 bis SO, PLCC, QFP, Sockel, Stecker, BGA, Sonder-BE,
Bare Die, Flip-Chip, Shield
Min. Beinchenraster 0,25 mm
Min. Beinchenbreite 0,1 mm
Min. Ballraster 0,14 mm
Min. Balldurchmesser 0,08 mm
Gesichtsfeld 19,4 x 19,4 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.8 Leiterplatten-Barcodeleser Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
434
6.8 Leiterplatten-Barcodeleser
Artikel-Nr. 00119682-xx LP-Barcode-Lesegerät 1D
Artikel-Nr. 00119679-xx LP-Barcode-Lesegerät 2D, HS/HF/X/D-Serie
Artikel-Nr. 00119684-xx Montagesatz LP-Barcodeleser HF/X-Serie/D3
6.8.1 Beschreibung
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Er gibt das Leseergebnis über eine serielle Schnittstelle an die Transportsteuerung
weiter und von dort über den CAN-Bus an den Maschinencontroller zur Weiterverarbeitung aus.
6

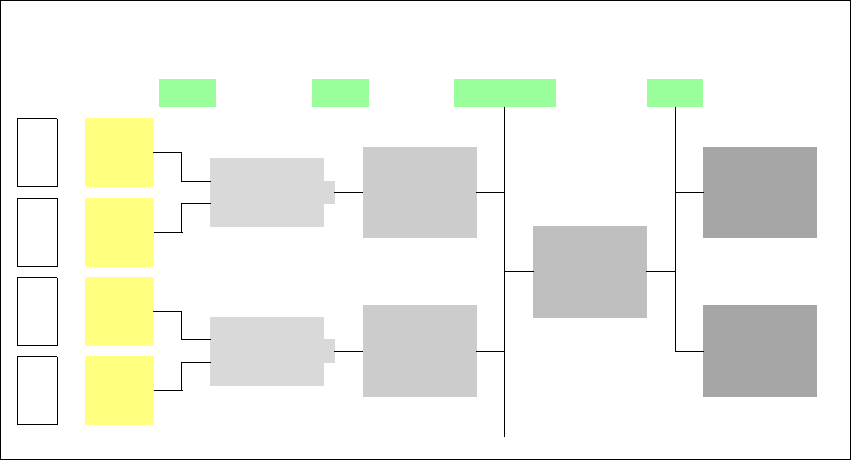

Abb. 6.8 - 1 LP-Barcode Prinzipschaltbild
6
Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten des LP-Transport in-
stalliert. Bis zu vier Geräte lassen sich pro Automat nachrüsten. Die Barcodeleser werden so mon-
tiert, dass sich die Barcode-Etiketten an der Ober- und Unterseite der Leiterplatten an beiden
Transportspuren des Doppeltransports einscannen lassen.
Die Barcodeleser werden in zwei Varianten angeboten:
– 1D-Barcodeleser
Dieser Barcodeleser verarbeitet Strichcode. 6
– 2D-Barcodeleser
Gerätenummer
1
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
rechts
BC-
Leser
unten
2
3
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
links
BC-
Leser
unten
4
Maschinen-
kontroller
Stations-
rechner
SIPLACE Pro-
Rechner
LANCAN-BusV-24V-24
