6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.9 LP-Ausrichtung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 442 stellt, dass die Leiterplatten bei alle n LP-T ransporten a n derselben Position gestoppt w…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.9 LP-Ausrichtung
441
6.8.6.6 Positionieren entlang der LP-Breite -
Lesestrahl längs zur Transportrichtung, LP-Barcodeleser 1D unten

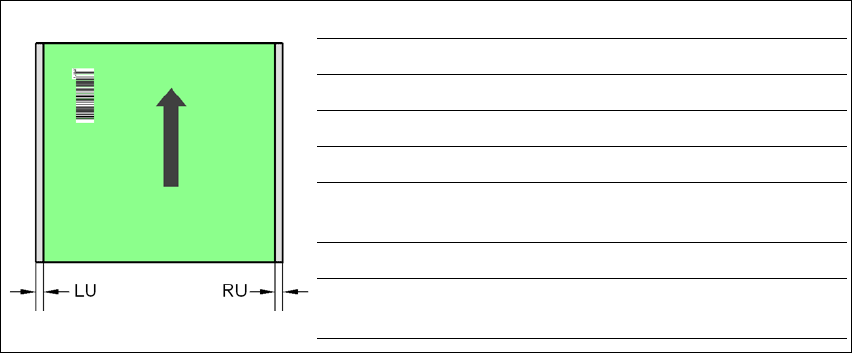

Abb. 6.8 - 9 Positionieren entlang der LP-Breite - Lesestrahl längs zur Transportrichtung,
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SM1 Doppeltransport im Modus Einfachtransport, Spur 1
SM2 Doppeltransport im Modus Einfachtransport, Spur 2
6
6.9 LP-Ausrichtung
Artikel-Nr. 00119677-xx LP-Ausrichtung Einfachtransport, SIPLACE HF/X/D3
Artikel-Nr. 00119678-xx LP-Ausrichtung Doppeltransport, SIPLACE HF/X/D3
6.9.1 Beschreibung
Leiterplatten, die verarbeitet werden sollen, besitzen zuweilen ein Längen-/Breitenverhältnis von
1:2 oder ungünstiger. Das bedeutet, dass die kürzere Seite der LP in LP-Transportrichtung zeigt.
Während des Transports können sich solche Leiterplatten etwas verdrehen, so dass die Passmar-
ken nicht mehr im Suchfenster der LP-Kamera liegen. Die Option "LP-Ausrichtung" sorgt dann da-
für, dass diese Leiterplatten wieder exakt an der Stoppposition ausgerichtet werden.
Werden Leiterplatten mit Aussparungen in Transportrichtung verarbeitet, kann dies bei Auto-
maten mit mechanischem Stopper (HS-50, S-25 HM, F5 HM) und bei Automaten, die diese Posi-
tion mit Laserlichtschranke überwachen (X-Serie, HF-Serie, HS-60, S-27 HM) zu
unterschiedlichen Bearbeitungspositionen führen. Mit der Option "LP-Ausrichtung" wird sicherge-
LP-Maße/Transport LU [mm] RU [mm]
460 mm / ET 20 3
508 mm / ET 44 3
216 mm / DT1 3 3
250 mm / DT1
450 mm / SM1
33
216 mm / DT2 24 3
250 mm / DT2
450 mm / SM2
58 3
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.9 LP-Ausrichtung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
442
stellt, dass die Leiterplatten bei allen LP-Transporten an derselben Position gestoppt werden. Die
Option "LP-Ausrichtung" gibt es für den Einzel- und den Doppeltransport.
6

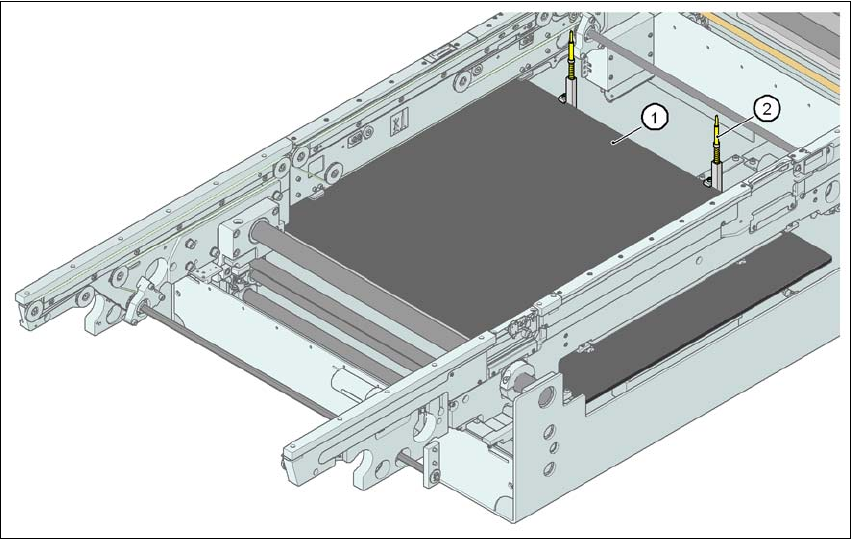

Abb. 6.9 - 1 LP-Ausrichtung
(1) Hubtisch
(2) LP-Anschlag
Die Leiterplatte wird in den Bestückbereich transportiert, bis die Laserlichtschranke das Stoppsig-
nal für den LP-Transport auslöst. Danach fährt der Hubtisch mit den LP-Anschlägen in eine Posi-
tion nach oben, in der die Leiterplatte noch nicht geklemmt wird und von den Transportbändern
noch bewegt werden kann. Die beiden LP-Anschläge befinden sich in Höhe der Leiterplatte, die
LP-Unterstützungen (magnetische Stifte) berühren bereits die Leiterplatte. Beide Transportbän-
der fahren die Leiterplatte gegen die LP-Anschläge und richten sie währenddessen aus. Danach
fährt der Hubtisch in seine obere Endposition, klemmt die Leiterplatte und löst diese von den LP-
Anschlägen, um den Bestückprozess nicht zu beeinträchtigen. Nach dem Bestückprozess wer-
den Hubtisch und LP-Ausrichtung abgesenkt und die Leiterplatte weitertransportiert.
6
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.10 Siemens-Schnittstelle
443
6.10 Siemens-Schnittstelle
Artikel-Nr. 00116808-xx SIPLACE Interface HF/X/D3
An den Bestückautomaten der X-Serie wird die Transportschnittstelle nach dem SMEMA-Stan-
dard konfiguriert. Es besteht allerdings auch die Möglichkeit, diese Schnittstelle gemäß dem
Siemens-Standard zu nutzen. Dies ist von großem Vorteil, wenn ein Automat der X-Serie in ältere
SIPLACE-Linien integriert werden soll. Eine Nachrüstung der älteren Automaten auf SMEMA-
Standard ist dann nicht erforderlich.
Konfigurieren Sie einfach die Transportschnittstelle der Automaten der X-Serie auf den Siemens-
Standard und verbinden Sie die Automaten mit dem zugehörigen Schnittstellenkabel.
Nähere Informationen dazu entnehmen Sie bitte der "Nachrüstanleitung Siemens Transport-
schnittstelle", Artikel-Nr. 00194343-01.
6.11 Paket für die Spleißstellenerkennung
Artikel-Nr. 00119642-xx Spleißstellenerkennung, Tischcontroller HF/X/D3
Artikel-Nr. 00116937-xx Spleißstellenerkennung, Stationspaket HF/X/D3
Artikel-Nr. 00141xxx-xx Spleißsensoren für S-Gurtzuführmodule
(Artikelnummern siehe Abschnitt 3.10.7
, Seite 190)
Die Spleißstellenerkennung dient dazu, einen Chargenwechsel bei Bauelementen zu erkennen.
Die BE-Gurte sind an der Spleißstelle mit einem Metallstreifen verbunden. Der BE-Gurt läuft über
den Spleißsensor, der am Zuführmodul installiert ist und signalisiert einen Gurtwechsel.
6.12 Lange Leiterplatte
Artikel-Nr. 00119672-xx Stopper, Lange LP, SIPLACE HF/X/D3
Artikel-Nr. 00119629-xx Transportbreite 250/508 mm ("Breite LP"), X-Serie/D3
Folgende Leiterplattenformate lassen sich an den Automaten der X-Serie bestücken:
6
Einfachtransport (Standardbreite) 50 x 50 mm² bis 450 x 460 mm²
Einfachtransport "Breite LP" 50 x 50 mm² bis 450 x 508 mm²
Doppeltransport (Standardbreite) 50 x 50 mm² bis 450 x 216 mm²
Doppeltransport "Breite LP" 50 x 50 mm² bis 450 x 250 mm²
