6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.19 3D-Koplanaritäts-Lase rmodul Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 458 6.19.3 T echnische Daten 6 6.19.4 Einschränkungen – Die Beinchen- oder Balle…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.19 3D-Koplanaritäts-Lasermodul
457
6.19 3D-Koplanaritäts-Lasermodul
Artikel-Nr. 00119919-xx 3D-Koplanaritätssensor
6.19.1 Sicherheitshinweise
Es gelten dieselben Sicherheitshinweise, wie sie für das 2D-Koplanaritäts-Lasermodul in Ab-
schnitt 6.18
, Seite 451, beschrieben sind.
6.19.2 Beschreibung
Das 3D-Koplanaritäts-Lasermodul arbeitet nicht mehr mit einer punktförmigen Laserlichtquelle
sondern mit einer Laserlichtlinie. Der Messprozess beruht auf dem Triangulationsprinzip (siehe
Abb. 6.18 - 2
, Seite 452). Damit ist es möglich, ein Höhenprofil einer zweidimensionalen Anord-
nung von BE-Anschlüssen, z. B. BGA, QFP etc. zu erzeugen und zu analysieren. Die Analyse lie-
fert Ergebnisse zur Koplanarität (Aufsetzebene) und Kolinearität (Aufsetzgerade) von BE-
Beinchen oder Balls. Das 3D-Koplanaritäts-Lasermodul lässt sich an SIPLACE X2- und X3-
Bestückautomaten installieren.
6
Abb. 6.19 - 1 3D-Koplanaritäts-Lasermodul
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.19 3D-Koplanaritäts-Lasermodul Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
458
6.19.3 Technische Daten
6
6.19.4 Einschränkungen
– Die Beinchen- oder Ballerkennung kann sich verschlechtern, wenn die Oberfläche oxidiert
oder glänzend ist.
– Folgende Bauelemente lassen sich nicht vermessen: PLCC, SOJ, Buchsen, Chip, Bare Die,
Moulded, Melf, ECV, DPack, CCGA, Abschirmbleche, BE mit Anschlüssen nur an der Unter-
seite
6.19.5 Installationshinweise
Beachten Sie folgende Punkte, wenn Sie das 3D-Koplanaritäts-Lasermodul installieren:
– Das 3D-Koplanaritäts-Lasermodul kann nur an SIPLACE-Automaten installiert werden, die
mit dem Achseinschub A364 und dem Box-PC ausgestattet sind. Eine Nachrüstung auf Au-
Bauelemente QFP, SO, BGA, Gullwing, Stecker
Genauigkeit
a
± 15 μm (3σ), ± 20 μm (4σ)
Maximale BE-Größe 50 x 50 mm²
Maximale BE-Höhe 17 mm
Gehäuseformen BGA
min. Balldurchmesser
min. Ballabstand
min. Anzahl der Balls
400 μm
800 μm
6
Gehäuseformen Gullwing
min. Beinchenbreite
b
min. Beinchenabstand
min. Anzahl der Beinchen
300 μm
500 μm
5
Maximale Steckergröße 120 x 20 mm²
Stecker (Gullwing)
min. Beinchenbreite
b
min. Beinchenabstand
min. Anzahl der Beinchen
300 μm
500 μm
5
Bestückkopftyp TwinHead
Laserschutzklasse
3D-Koplanaritätssensor
Bestückautomat
3B
2
a) Pro Ball/Beinchen
b) Für kleinere Beinchenbreiten kontaktieren Sie bitte Ihren lokalen Produktmanager
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.19 3D-Koplanaritäts-Lasermodul
459
tomaten mit dem Achseinschub A363 ist nicht möglich.
– An jedem Automaten kann nur ein Koplanaritäts-Lasermodul installiert werden. Das 3D-Ko-
planaritäts-Lasermodul kann also nicht zusammen mit dem bisherigen Modul (siehe Ab-
schnitt 6.18
, Seite 451) betrieben werden.
– Das 3D-Koplanaritäts-Lasermodul kann nur an Stellplatz 3 installiert werden.
– Das 3D-Koplanaritäts-Lasermodul kann nur zusammen mit dem TwinHead betrieben wer-
den.
– Das 3D-Koplanaritäts-Lasermodul kann nicht gerüstet werden, wenn in diesem Bestückbe-
reich ein Collect & Place Kopf installiert ist.
6.19.6 Analyserechner
Ein Box-PC dient als Analyserechner. Er ist zusammen mit dem Steuerrechner und dem Maschi-
nencontroller an der Eingabeseite untergebracht.
6

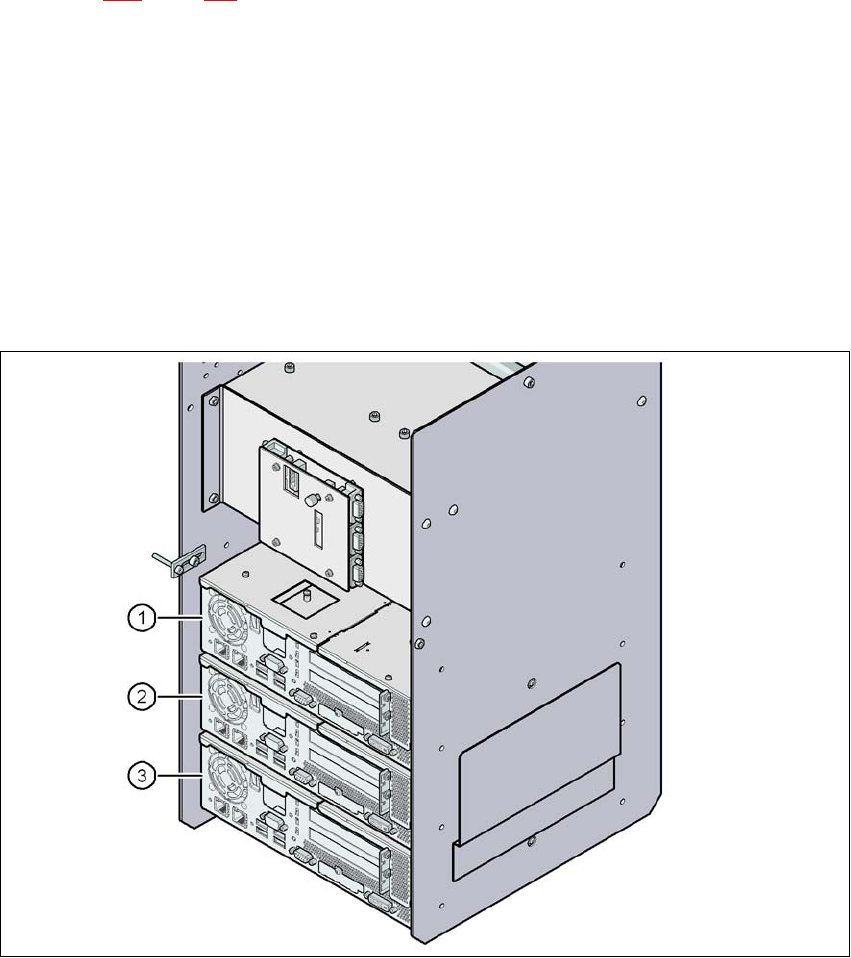

Abb. 6.19 - 2 Box-PC für das 3D-Koplanaritäts-Lasermodul
(1) Steuerrechner
(2) Maschinencontroller
(3) Analyserechner des 3D-Koplanaritäts-Lasermoduls
