6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.20 SIPLACE Productivity Lift Ab Softw areversion SR.605.xx Ausgabe 07/2008 DE 462 6 Abb. 6.20 - 2 Horizontal-/Vertikal-Shuttle (HV - Shuttle), T ransport-Spurwe…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.20 SIPLACE Productivity Lift
461
6

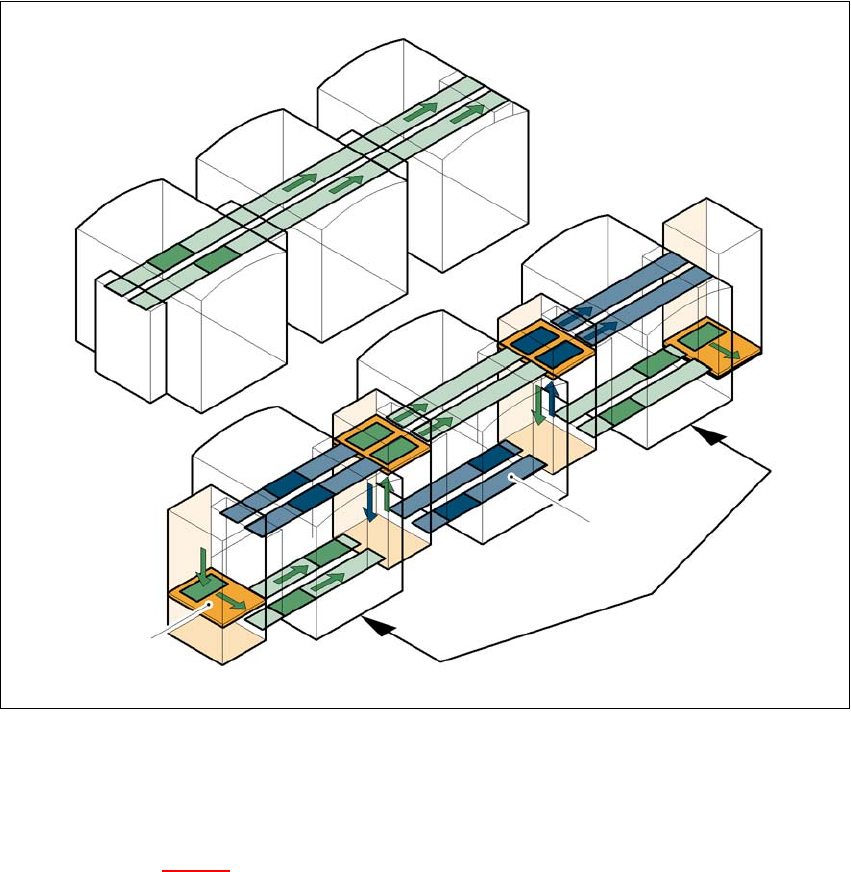

Abb. 6.20 - 1 Serielle und parallele Linien im Vergleich
6.20.2.1 Unterflurtransport
Zwei Transportbänder transportieren leere oder bestückte Leiterplatten unter den Maschinen hin-
durch (siehe Abb. 6.20 - 1
). Dabei darf die BE-Höhe maximal 17 mm betragen.
6.20.2.2 Horizontal-/Vertikal-Lift (Horizontal-/Vertikal-Shuttle)
Ein HV-Shuttle ist jeweils am Beginn einer Linie, zwischen den Automaten und am Ende einer Li-
nie angeordnet. Es transportiert die Leiterplatten zwischen Unterflurebene und Bearbeitungs-
ebene und zwischen den beiden Spuren der Unterflurtransporte.
Serielle Linie
Parallele Linie
Unterflurtransport
Gruppe (Cluster)
Horizontal-/
Vertikallift
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.20 SIPLACE Productivity Lift Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
462
6

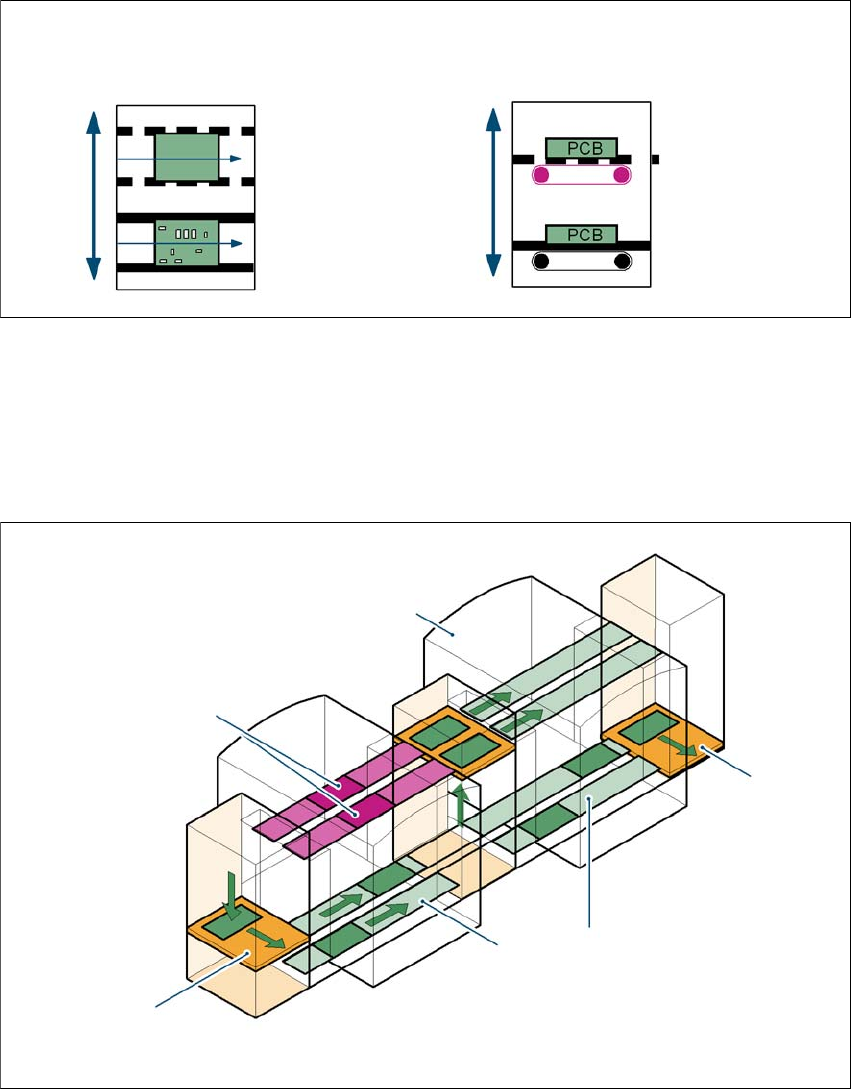

Abb. 6.20 - 2 Horizontal-/Vertikal-Shuttle (HV-Shuttle), Transport-Spurwechsel und Liftfunktion
6.20.3 Vorteile des Productivity Lifts
Mit dem Productivity Lift lässt sich auf Grund erhöhter Bestückraten der Automaten innerhalb der
Linie die Produktivität der Linie insgesamt steigern.
6
Abb. 6.20 - 3 Productivity Lift, Vermeidung von Stillstandszeiten
6
In parallel verketteten Linien können einzelne Automaten ausfallen, ohne dass die gesamte Linie
zum Stillstand kommt. Darüber hinaus ist ein Zugriff auf einzelne Maschinen möglich, während die
restliche Linie ohne Unterbrechung weiterbestückt. Durch die Verkettung lassen sich der Bestü-
Horizontaltransport
HV-Shuttle
Liftfunktion
Vertikaltransport
Unbestückt
Bestückt
Standard-
transportebene
Unterflur-
transportebene
HV-Shuttle
Transport-Spurwechsel
Durch Bestückung belegte
LP-Transportstrecke
Bestückautomat
Horizontal-
und Vertikallift
Unterflurtransport
Spurwechsel
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 6.20 SIPLACE Productivity Lift
463
ckinhalt je Station erhöhen und die Transportnebenzeiten minimieren. Dies führt insgesamt zu ei-
ner höheren Bestückleistung der Linie.
Dies gilt beispielsweise für
– prozessbedingte Untersuchungen oder Testbetrieb
– Programmieren von LP-Marken, Gehäuseformen oder Testbestückungen,
– Instandhaltung oder Reparaturen
– Bedienfehler, wie das nicht rechtzeitige Anspleißen von Gurten oder das Fehlen von
Bauelementen.
Ein weiterer Vorteil ist, dass die Linie über die Software beliebig umkonfiguriert werden kann, ohne
dazu Maschinen umstellen zu müssen.
