2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
52
2.2.3.5 Warnstreifen am Leergurtleitkanal der BE-Wagen-Einzugsvorrichtung
(HF-Serie)
2
Abb. 2.2 - 8 Warnstreifen am Leergurtleitkanal der BE-Wagen-Einzugsvorrichtung (HF-Serie)
WARNUNG 2
Greifen Sie niemals in die Öffnung des Leergurtleitkanals.
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
53
2.2.4 Warnschilder an der Stromversorgung
2
Pos. W206 in Abb. 2.2 - 9, Seite 53 Artikel-Nr. 03009345-01 (Anzahl pro Automat: 1) und Pos. W1
Abb. 2.2 - 9 Warnschild W206 an der Servicesteckdose X102 und W1 am Hauptschalter Q1
Pos. W206, Artikel-Nr. 03009345-01
Pos. W1, Warnschild am Hauptschalter Q1
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
54

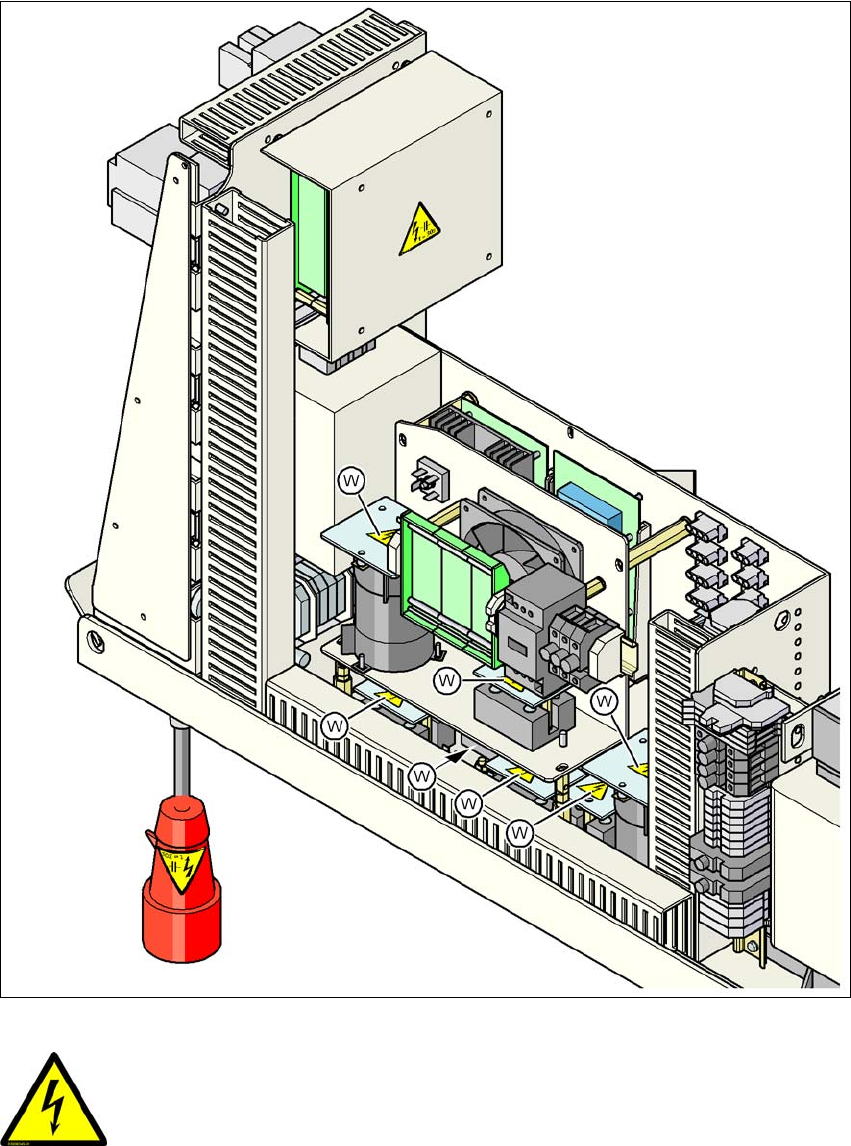

2.2.4.1 Warnschild W an der Stromversorgung
Abb. 2.2 - 10 Warnschild W an der Stromversorgung
2
Pos. W in Abb. 2.2 - 10, Seite 54 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 11,
Seite 55.
