Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder 57 2.2.4.5 W arnschild W20 7 an der Einschalt stro mbegrenzung der Stromv ersorgung 2 Abb. 2.2 - 13 …
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
56
Pos. W207 in den Abb. 2.2 - 12, Seite 56 und 2.2 - 13, Seite 57, Artikel-Nr. 03009346-01
(Anzahl pro Automat: 2 für die X2, 3 für die X3/X4)
2.2.4.4 Warnschild W207 am Achseinschub
2
Abb. 2.2 - 12 Warnschild W207 auf der Makrolonscheibe des Achseinschubs
Pos. W207, Artikel-Nr. 03009346-01
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
57
2.2.4.5 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
2

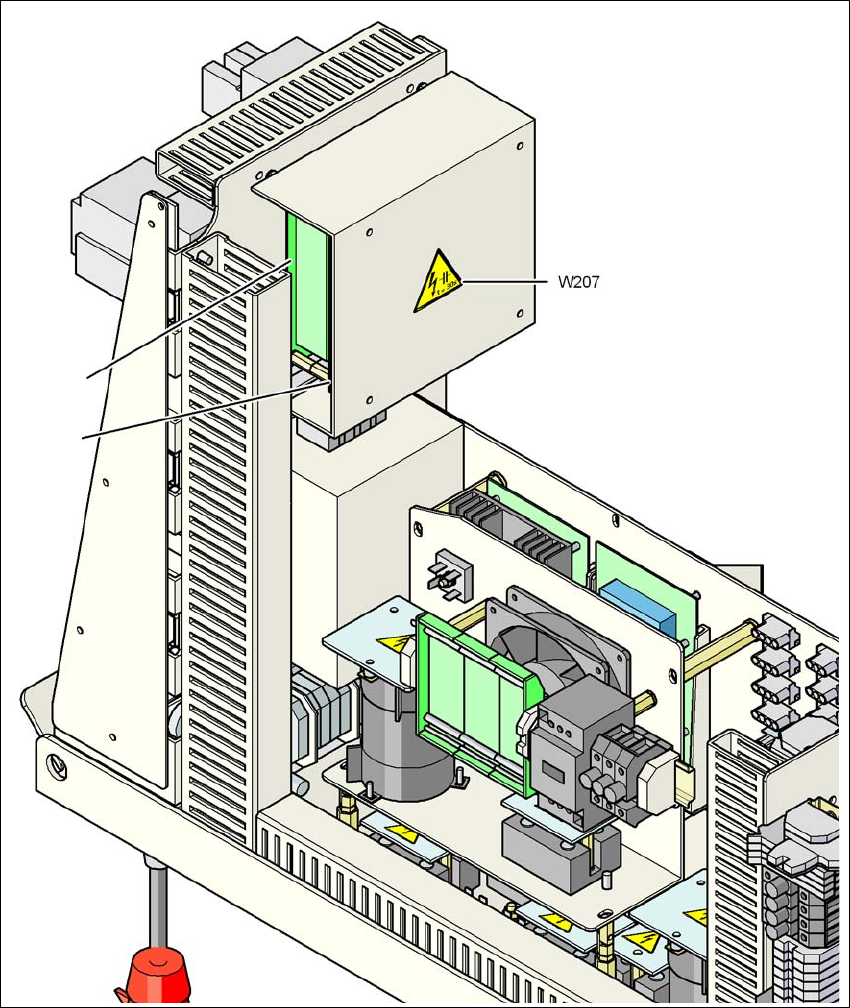

Abb. 2.2 - 13 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
Pos. W207, Artikel-Nr. 03009346-01
LP1 Platine, Einschaltstrombegrenzung - Transformator
LP2 Platine, Einschaltstrombegrenzung - Servo
LP2
LP1
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
58
2.2.5 Warnschilder am LP-Transport
2

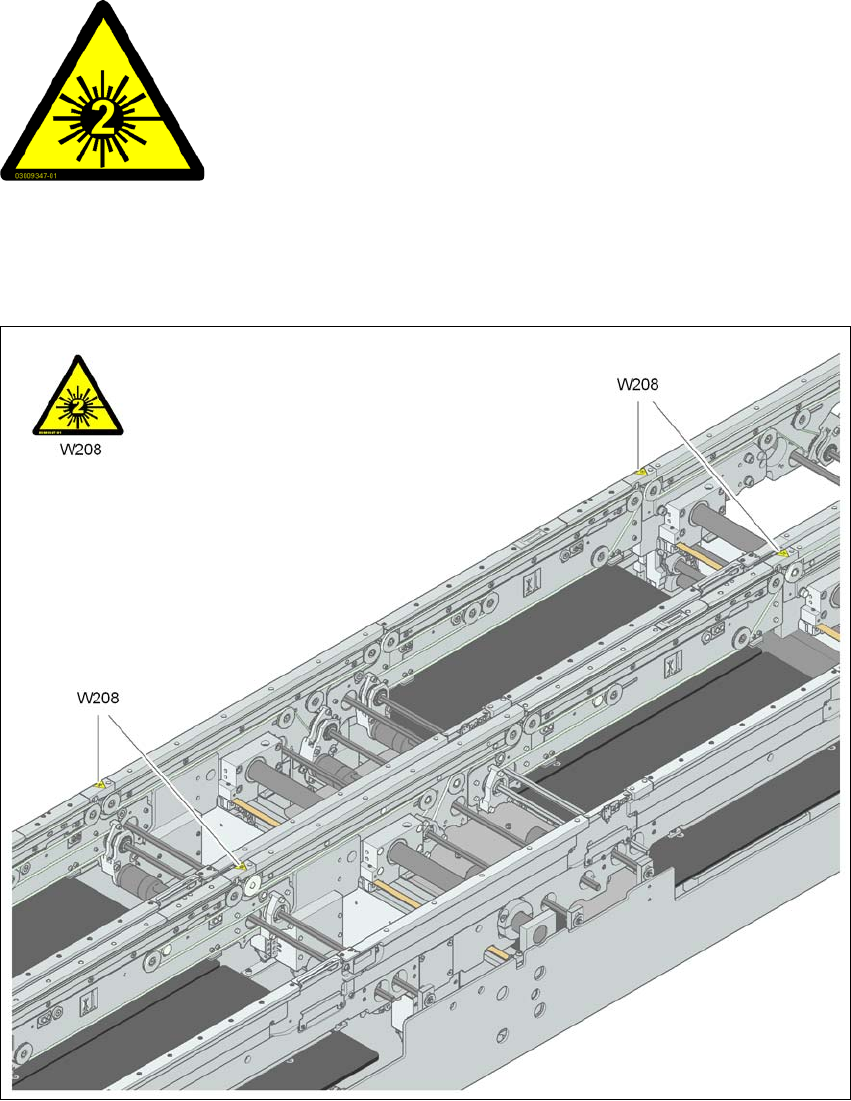

Pos. W208 "Laserklasse 2" am LP-Transport in Abb. 2.2 - 14, Seite 58, Artikel-Nr. 03009347-01
(Anzahl pro Automat: 4 für den Doppeltransport, 2 für den Einfachtransport)
2
2
2
Abb. 2.2 - 14 Warnschild W208 "Laserklasse 2" am LP-Transport
Pos. W208, Artikel-Nr. 03009347-01
2
2
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
