Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Si cherheitshinweise zum Betrieb des Automat en 69 2.5.6 Sicherheit shinweise zum An- und Abdocken des BE-W agens…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
68
2.5.5 Sicherheitshinweise für die BE-Kameras des TwinHead bei einem
Bestückkopfwechsel
WARNUNG 2
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place Kopf müssen die BE-Kame-
ras (stationär P&P, Typ 33, 55 x 45, und Typ 25, 16 x 16) des TwinHead demontiert werden,
sonst kollidiert der Collect&Place Kopf mit den Kameragehäusen.
2

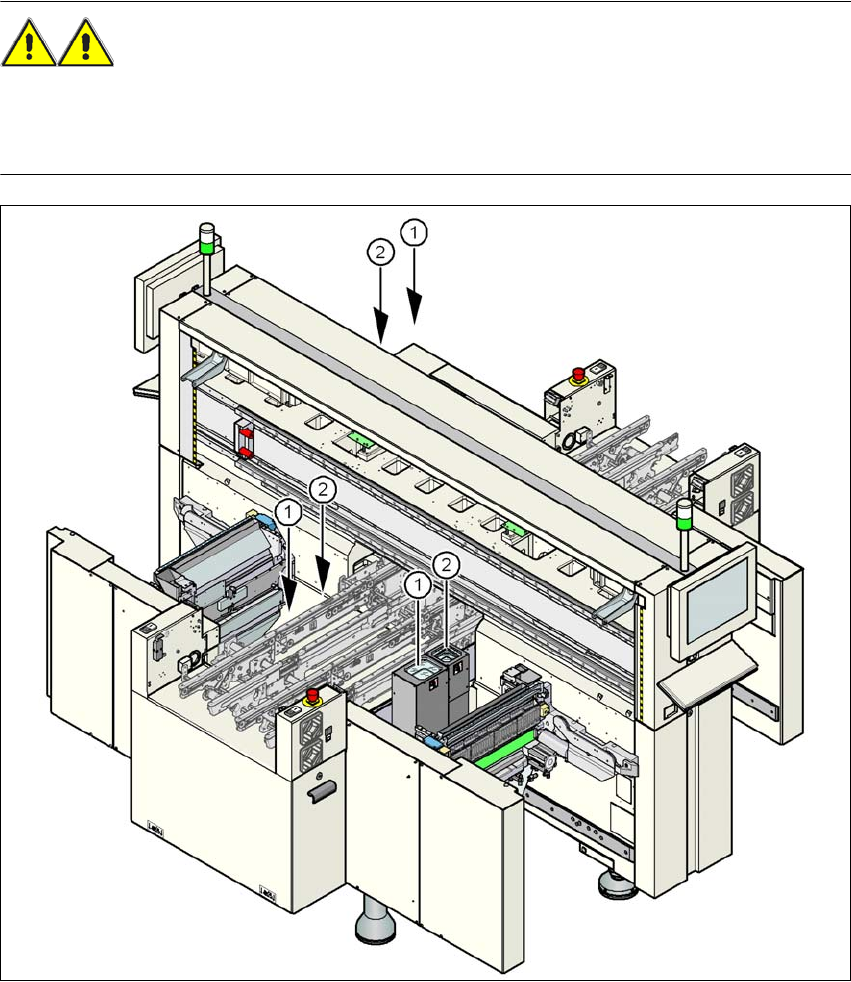

Abb. 2.5 - 4 Sicherheitshinweise für die Visionmodule des TwinHead bei einem Bestückkopfwechsel
(1) Montageposition, BE-Kamera (stationär, P&P (Typ 33) 55 x 45) am Beispiel der X3
(2) Montageposition, BE-Kamera (stationär, P&P (Typ 25) 16 x 16) am Beispiel der X3
Die Montagepositionen für sämtliche Bestückautomaten der SIPLACE X-Serie finden Sie in
Abschnitt 3.8.2, ab Seite 154. 2
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.5 Sicherheitshinweise zum Betrieb des Automaten
69
2.5.6 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
WARNUNG
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf der BE-Wagen immer nur von einer Per-
son an- oder abgedockt werden.
2
Abb. 2.5 - 5 Taster an der Ein- und Ausgabeseite zum An- und Abdocken des BE-Wagens
2
(1) Taster an der Ein- und Ausgabeseite zum An- und Abdocken des BE-Wagens
2
Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener einen Taster
(Pos. 1) an der Ein- oder Ausgabeseite des Automaten drückt, um den BE-Wagen an- oder abzu-
docken. So wird sichergestellt, dass der Bediener während des An- oder Abdockvorgangs immer
seitlich am Automaten steht. Zudem ist das Andocken des BE-Wagens nur bei geschlossenen
Schutzhauben möglich.
Das An- und Abdocken des BE-Wagens ist in Abschnitt 5.11, Seite 358 beschrieben. Beachten
Sie unbedingt die Hinweise in diesem Abschnitt.
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
70
2.5.7 Hinweis zur EGB-Sicherheit der Automaten
Verwenden Sie ausschließlich Pipetten, die als leitfähig gekennzeichnet sind. Nur so erfüllen Sie
die Voraussetzungen für die EGB-Sicherheit der Automaten.
2.5.8 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man den Daumen einklemmt. Um dies zu vermeiden, beachten Sie bitte
die Sicherheitshinweise in Abschnitt 5.4.2, Seite 331.
2.5.9 Sicherheitshinweise zum korrekten Einsetzen der Abwurfbehälter
Beachten Sie folgende Hinweise, um eine Kollisionsgefahr zwischen Bestückkopf und BE- bzw.
Pipettenabwurfbehälter zu vermeiden:
→ Achten Sie darauf, dass der Abwurfbehälter korrekt in seiner Halterung sitzt.
→ Kontrollieren Sie, dass der Abwurfbehälter nicht über die Halterung hinausragt.
HINWEIS 2
Für jeden Abwurfbehälter kann ein Sensor (siehe Abschnitt 6.5, Seite 431) nachgerüstet werden,
der die korrekte Position des Abwurfbehälters signalisiert.
