2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie 2.7 Restspannungen und Entladezeiten im Automaten Ab Softwa reversion SR.605.xx Ausgabe 07/2008 DE 88 Abb. 2.7 - 2 Messstellen am Stromversorgungseinschub 2 2.7.1 Be…
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.7 Restspannungen und Entladezeiten im Automaten
87
2.7 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Zwischenkreis-
spannungen 250 V- für die Portalachsen bzw. 145 V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
WARNUNG 2
Der Automat wird mit 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ bzw.
3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensge-
fährliche Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit
diesem Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem
Sachschaden führen.
→ Beachten Sie die gelten Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60
204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub und dem Achseinschub öffnen.
2

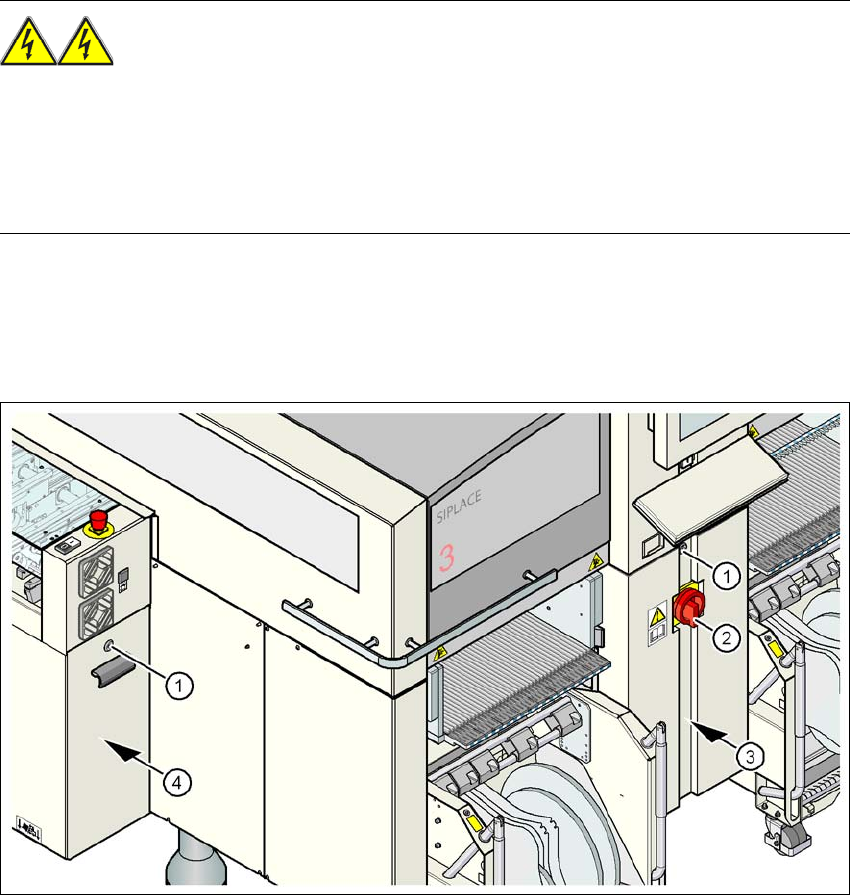

Abb. 2.7 - 1 Stromversorgungseinschub
(1) Schloss mit Riegel in der Abdeckung
(2) Hauptschalter
(3) Stromversorgungseinschub hinter der Abdeckung
(4) Achseinschub
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.7 Restspannungen und Entladezeiten im Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
88

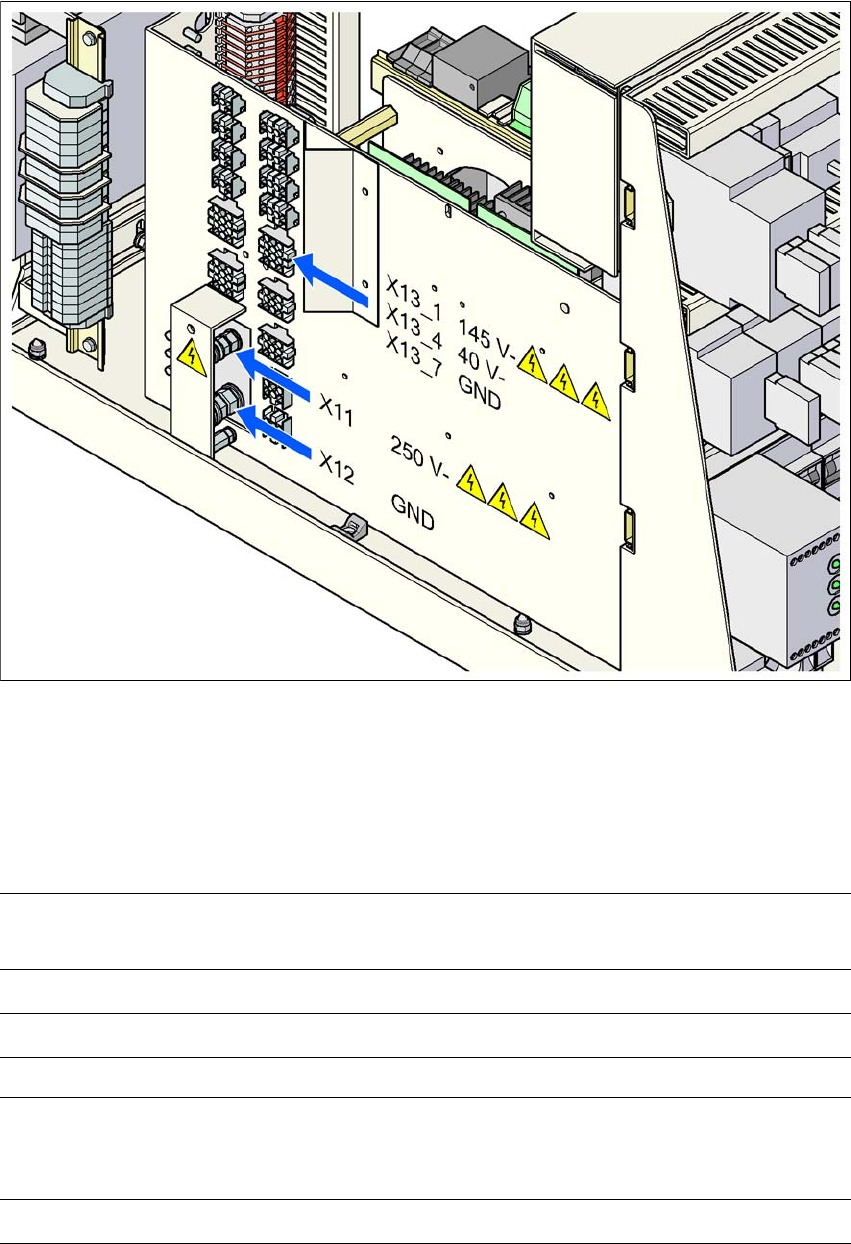

Abb. 2.7 - 2 Messstellen am Stromversorgungseinschub
2
2.7.1 Betriebsspannungen, Restspannungen und Entladezeiten nach Drücken
des NOT-HALT-Tasters
2
2
Stifte X11 und X13_1
gegen X12 (GND) gemessen
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Stift X13_4
gegen Stift X3_7 (-)
gemessen
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
X13_4 + 40 V- + 40 V- -
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.8 Sperren der Druckluftzufuhr und Druckabbau
89
2.7.2 Restspannungen und Entladezeiten nach Ausschalten des Hauptschalters
2
VORSICHT 2
Um Datenverlust zu vermeiden, schalten Sie den Automaten - außer in Notfällen - erst nach fol-
genden Kriterien aus:
– Der Automat hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten been-
det.
– Der Automat hat die LP-Bearbeitung beendet.
– Der Automat hat die Hochlaufphase beendet.
2.8 Sperren der Druckluftzufuhr und Druckabbau
Der Betriebsdruck des Automaten ist auf 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) fest eingestellt. Die
Lage der Drucklufteinheit zeigt Pos. 1 der Abb. 2.8 - 1, Seite 90. Sie können die Druckluftzufuhr
zum Automaten mit dem Absperrhahn (Pos. 2 der Abb. 2.8 - 1, Seite 90) unterbrechen.
→ Lösen Sie mit dem Maschinenschlüssel die Verriegelung der Abdeckung.
→ Heben Sie die Abdeckung ab (siehe Abb. 2.8 - 1, Seite 90).
→ Drehen Sie den Hebel des Absperrhahns (Pos. 1 der Abb. 2.8 - 1, Seite 90) von der vertikalen
in die horizontale Stellung.
→ Beobachten Sie das Betriebsdruckmanometer (Pos. 5 der Abb. 2.8 - 1, Seite 90). Bei einge-
schaltetem Automaten baut sich der Druck innerhalb 1 Minute auf 0 MPa (0 bar) ab.
VORSICHT
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30 Minuten unterbrechen. Brauchen Sie für die Instandhaltungs- bzw. Servicearbeiten am Pneu-
matiksystem länger, so müssen Sie den Automaten am Hauptschalter ausschalten und ihn von
der Druckluftversorgung trennen.
Stifte X11, X13_1 und X13_4
gegen X12 (GND) gemessen
Restspannung bei
ausgeschaltetem Hauptschalter Entladezeiten
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
