Rev1.1 第 2 章 包装要领书 2-15 图 10-2 图 10-3 气泡包装材料 LCD 监视器 (40025669) LCD Guard ( 40044469 ) 在 LCD 监视器（ 40025669 ） 的上面 装上两个 LCD GUARD （ 40044469 ）， 然后塞进袋子里。
Rev1.1
第 2 章 包装要领书
2-14
10. LCD监视器

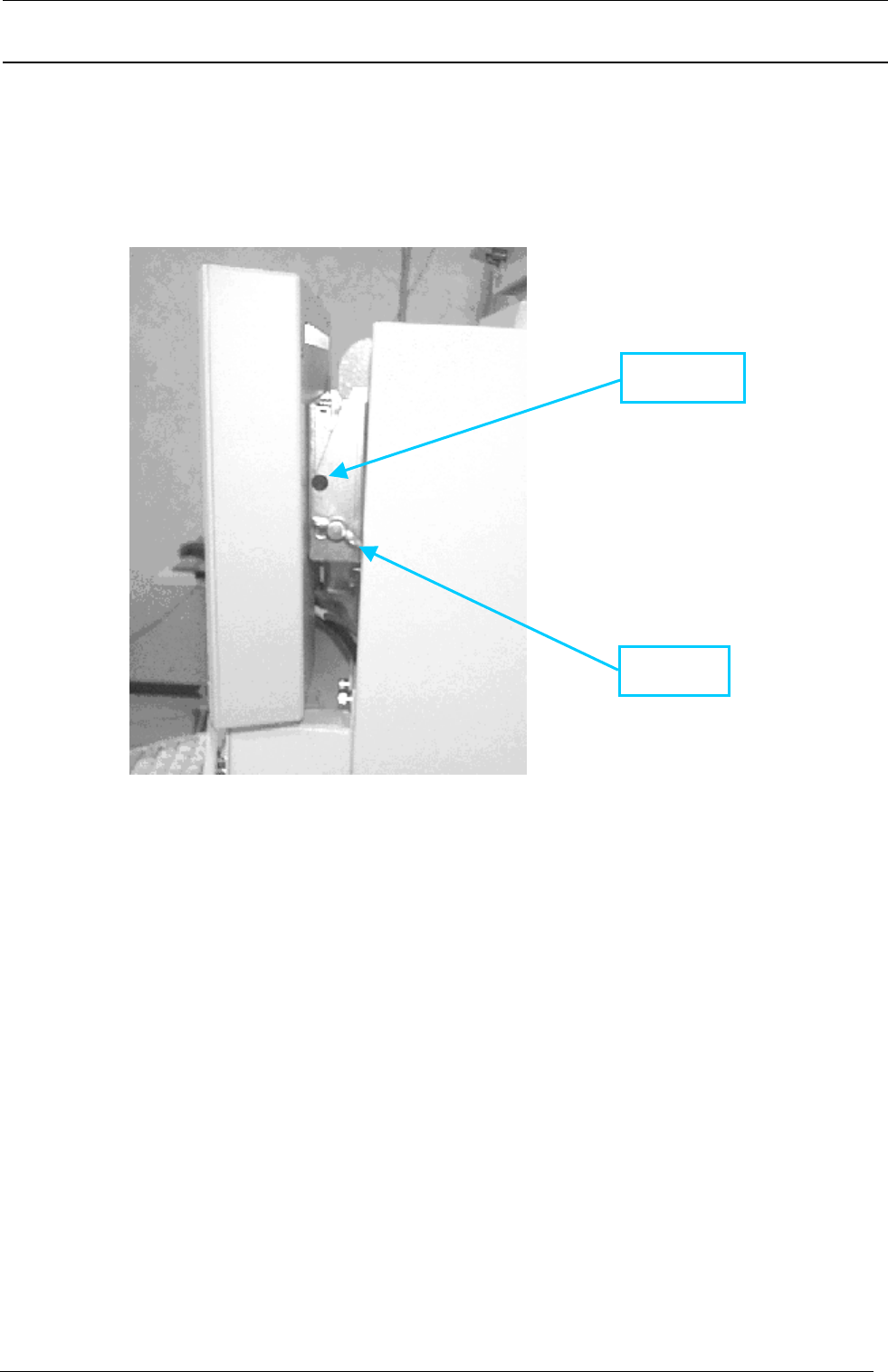

１） 如图 10-1 所示卸下蝶形螺丝和轴位螺钉。仅把与图相反侧的轴位螺钉拧松，不要全部卸下来。
图 10-1
２） 从主机上把 LCD 卸下来。
３） 卸下 LCD 上的插头，用纤维丝带固定到主机的护罩上。
４） 放入 LCD 监视器包装箱（G001）进行包装。(安装螺丝也一起包装)
５） 用牛皮纸胶带（宽度 50mm）封好包装箱盖。
轴位螺钉
蝶形螺丝
Rev1.1
第 2 章 包装要领书
2-15

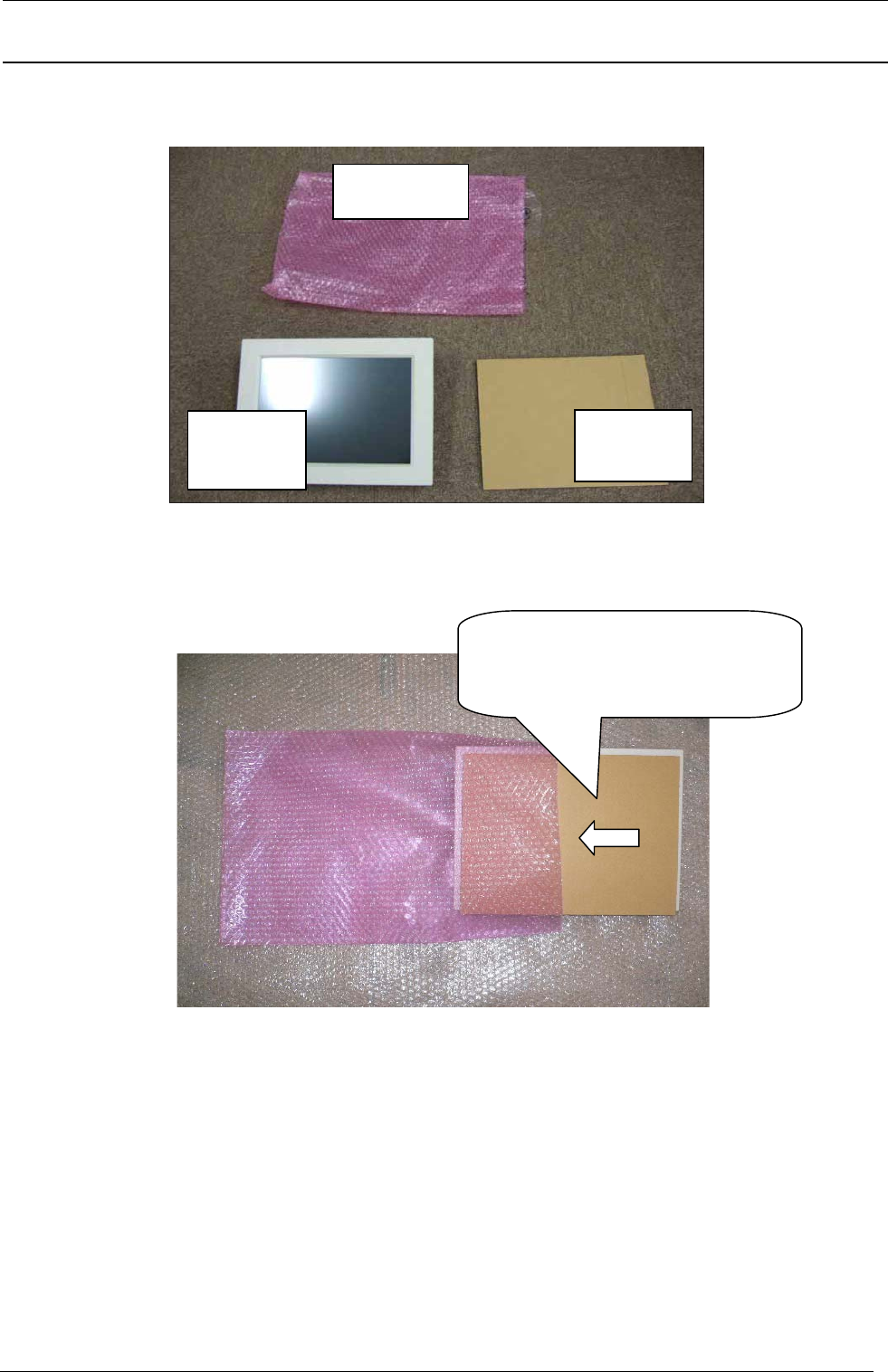

图 10-2
图 10-3
气泡包装材料
LCD 监视器
(40025669)
LCD Guard
(
40044469
)
在 LCD 监视器（40025669）的上面
装上两个 LCD GUARD（40044469），
然后塞进袋子里。
Rev1.1
第 2 章 包装要领书
2-16

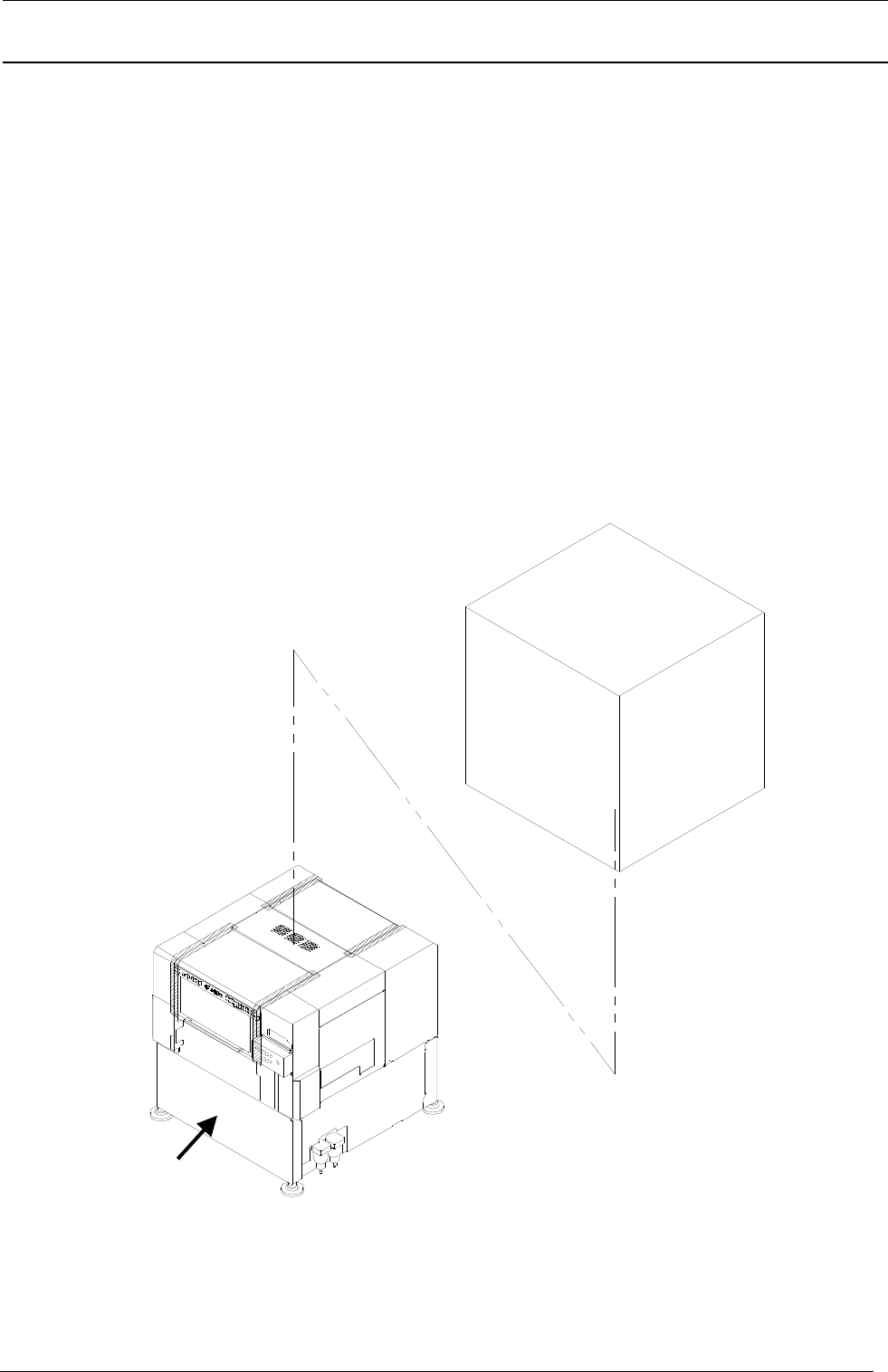

11. 主机整体
用聚氯乙稀塑料把机器整体包起来。
聚氯乙稀塑料布尺寸∶1800×1700×1500（横宽×进深×高）
ｔ 0.05（厚度） 单位=mm
注) 聚氯乙稀塑料布的尺寸应根据特殊基板尺寸对应机器的机器外形尺寸。
运输时，请注意不要重压下图的护罩 FB 部。避免护罩变形。
出货时，把下页的纸贴到护罩 FB 的下图所示部分。
图 11-1
护罩 FB
