Rev1.1 第 1 章 安装要领书 1-8 4-2. 调节脚的地面防滑 标准的调节脚应做地面防滑处理。 1） 机器调整水平后，转动 M ８×３０（１２ 处 ） 接触地面，从其位置转动 45 度。 2） 用 M8 螺母拧紧固定。 图 4-2-1
Rev1.1
第 1 章 安装要领书
1-7
４） 调整左右方向的水平。把水平
仪设定为实线状态，上下调整
调节器①④、②③，调整为包
装内装的水平设定表值±1 刻
度以内。
５） 反复 3、4 的作业，把底条安装
面向的水平调整为规格以内。
（使用的水平仪
１Ｄｉｖ＝０．０５ｍｍ／Ｍ）
６） 锁定调节器螺母。此时，请确
认在锁定状态下书评应在设定
值±1 刻度以内。
７） 固定调节器的六角孔螺栓 A（3
根）。
图 4-1-2
图 4-1-4
水平仪刻度(设定值)的看法
底条 R
底条 S
水平仪 底条 F
图 4-1-3
调节板 L
水平仪
Rev1.1
第 1 章 安装要领书
1-8
4-2. 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1） 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2） 用 M8 螺母拧紧固定。
图 4-2-1
Rev1.1
第 1 章 安装要领书
1-9

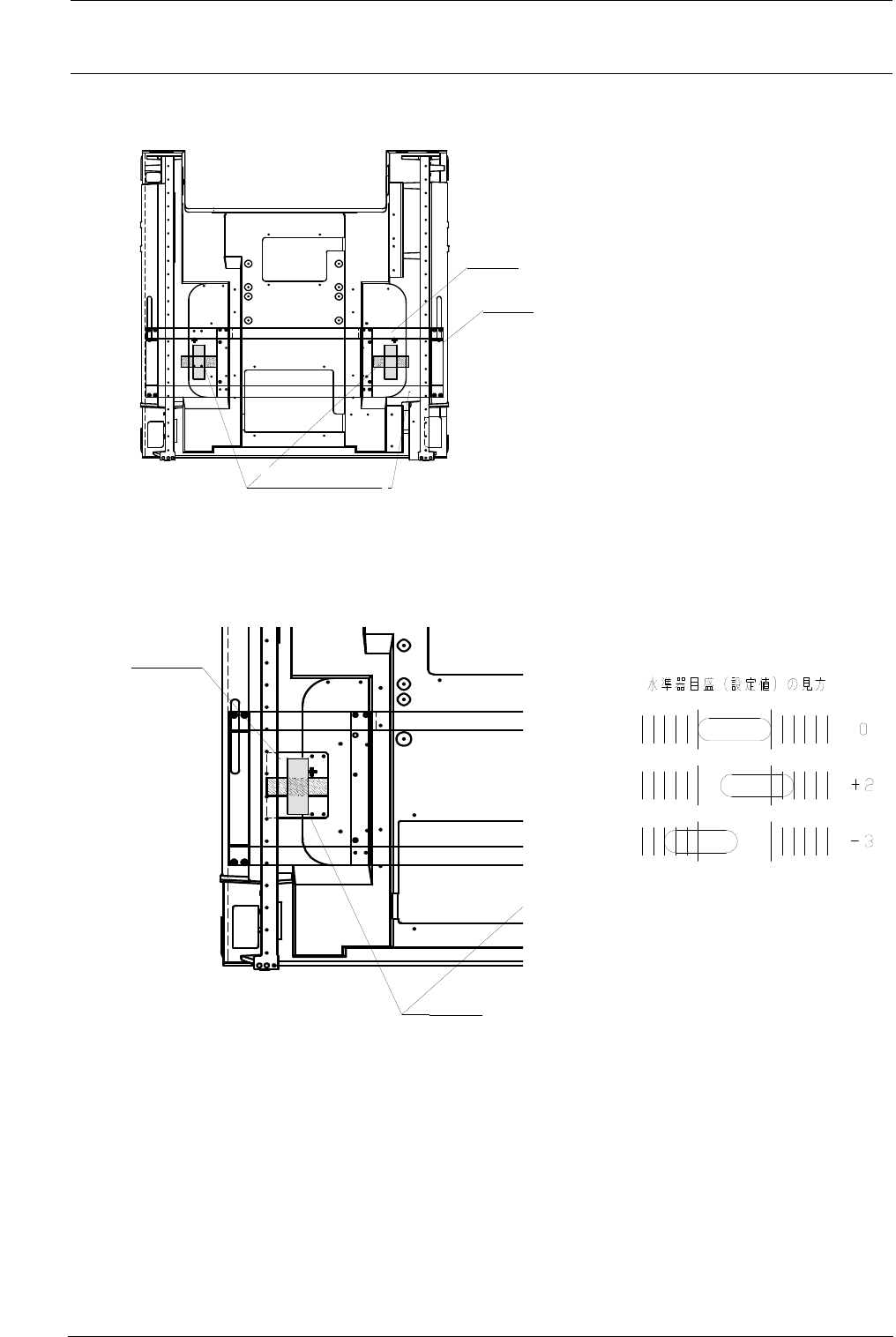

5. XY装置关系
5-1. 取下X轴框架
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
※左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
5-2. 取下点胶头
请取下固定点胶头的止动器和安装注意标牌。
请确认点胶头的左右移动动作。
图 5-１
图 5-2
X 轴
X 轴框架端头
Y 轴止动器（前侧）
Y 轴固定板
