Rev1.1 第 1 章 安装要领书 1-9 5. XY 装置关系 5-1. 取下 X 轴框架 取下固定 X 轴框架的 Y 轴固定板和安装注意标签。 ※ 左右的 X 框架端头均进行调整。 请把 X 轴框架固定到靠进机械前侧。 最后请确认 X 轴的前后移动动作。 5-2. 取下点胶头 请取下固定点胶头的止动器和安装注意标牌。 请确认点胶头的左右移动动作。 图 5-１ 图 5-2 X 轴 X 轴框架端头 Y 轴止动器 （前侧） Y 轴固定板
Rev1.1
第 1 章 安装要领书
1-8

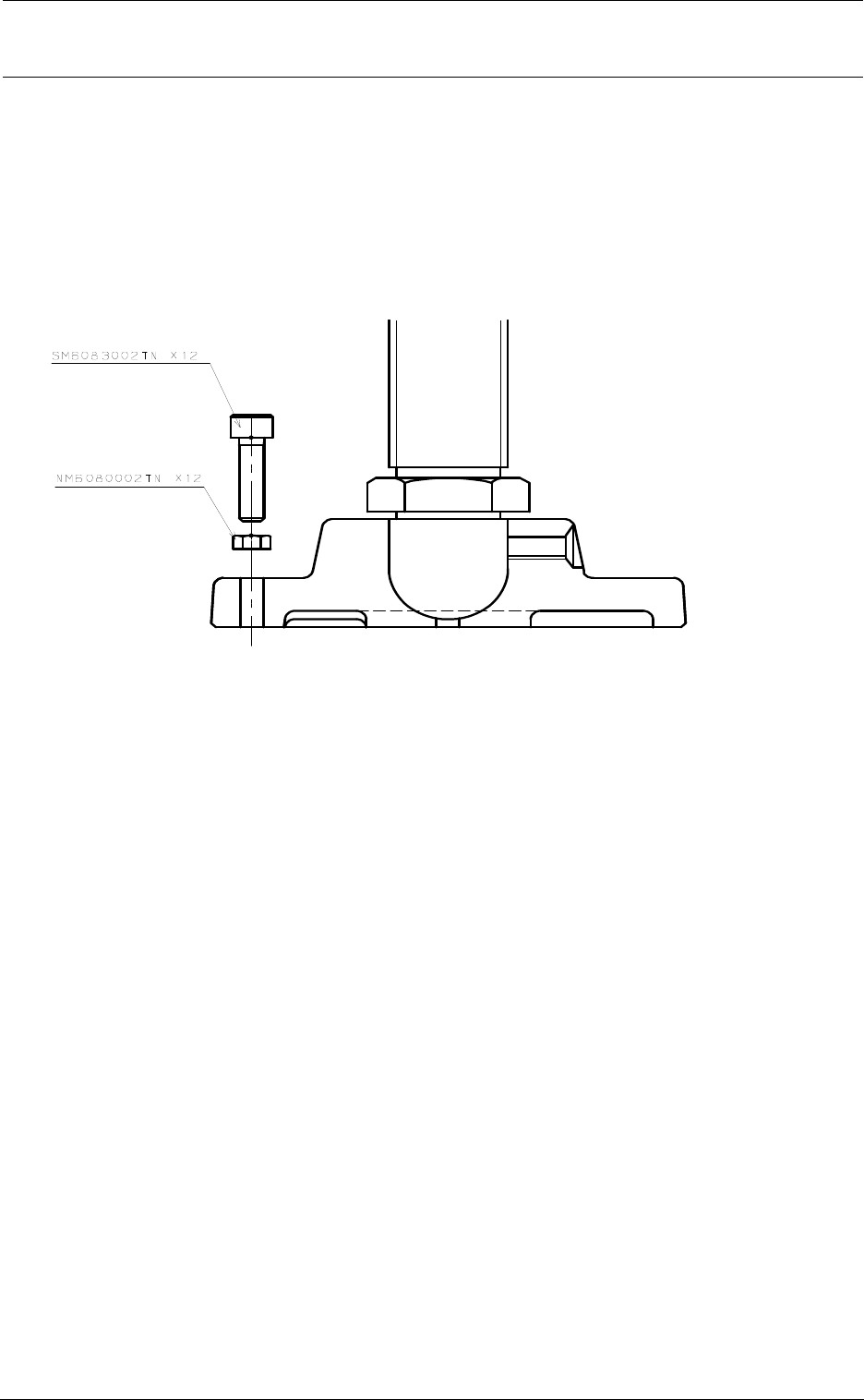

4-2. 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1） 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2） 用 M8 螺母拧紧固定。
图 4-2-1
Rev1.1
第 1 章 安装要领书
1-9

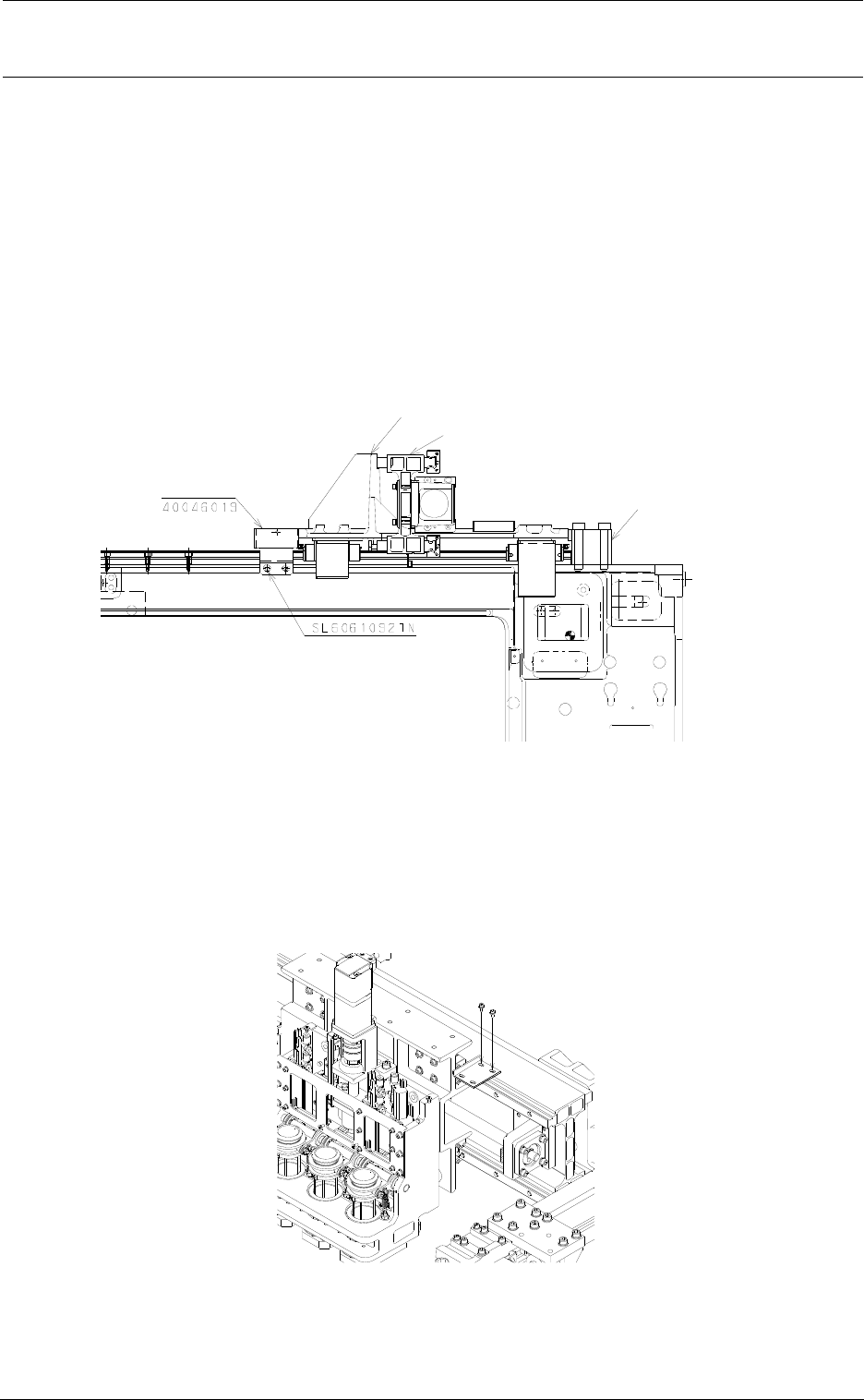

5. XY装置关系
5-1. 取下X轴框架
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
※左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
5-2. 取下点胶头
请取下固定点胶头的止动器和安装注意标牌。
请确认点胶头的左右移动动作。
图 5-１
图 5-2
X 轴
X 轴框架端头
Y 轴止动器（前侧）
Y 轴固定板
Rev1.1
第 1 章 安装要领书
1-10

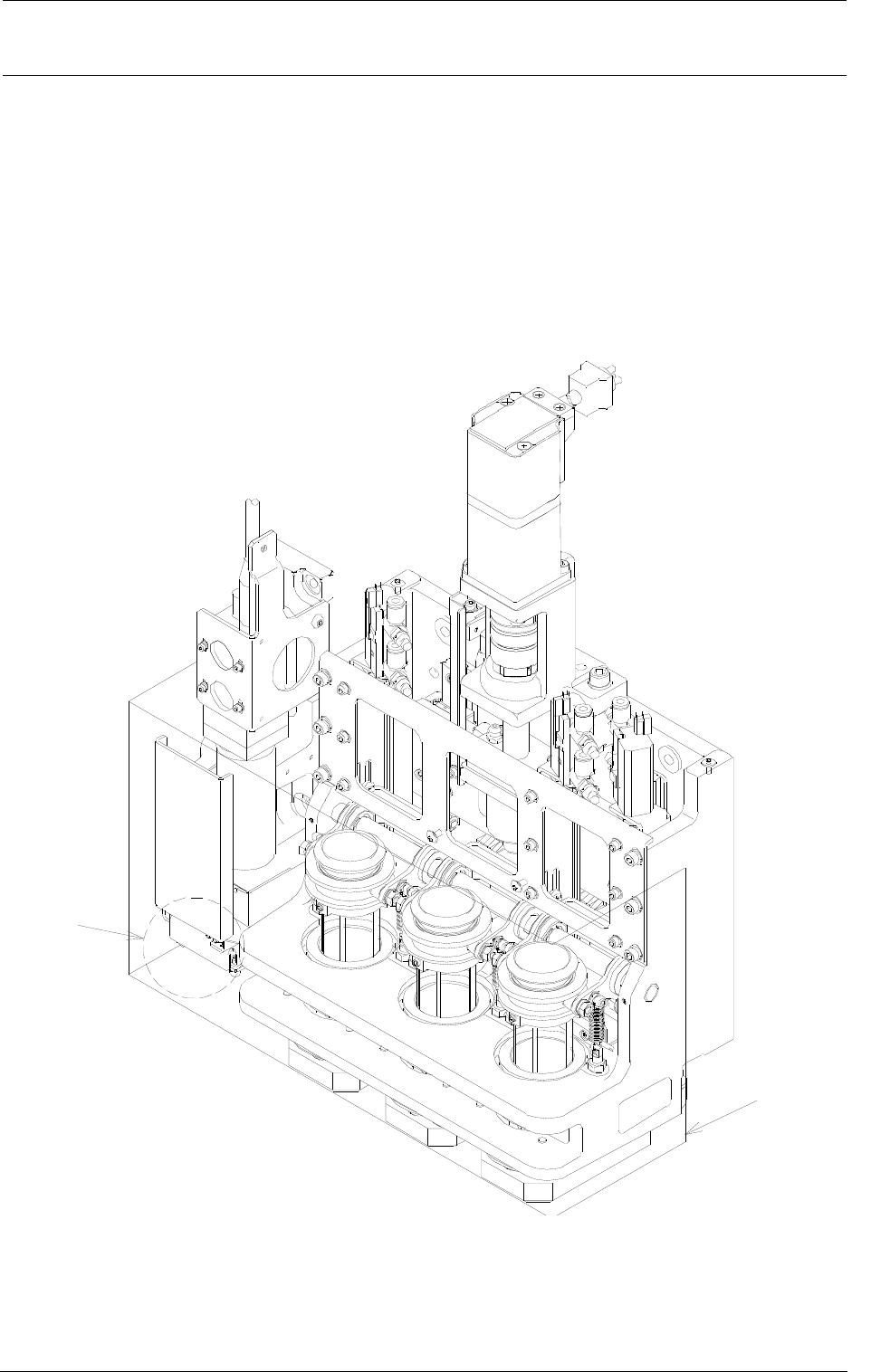

6. 点胶头装置
6-1. 取下包装材料
请取下包着空气盖、点胶头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1（塑料用）」、
装在 OCC 的下部的干燥剂。
图 6-1 取下点胶头部的包装材料
干燥剂
防锈纸
