Rev1.1 第 1 章 安装要领书 1-12 7. 基板传送装置关系 7-1. 附属品的取下 从包装纸箱里取出后备销 2077 组（ 40069277 ）、手柄（ E220670000 ）安装到点胶机上（ 16 个）。 请把手柄放在右侧的电动机护罩上。 图 7-1 BU 台 BU 销 手柄
Rev1.1
第 1 章 安装要领书
1-11

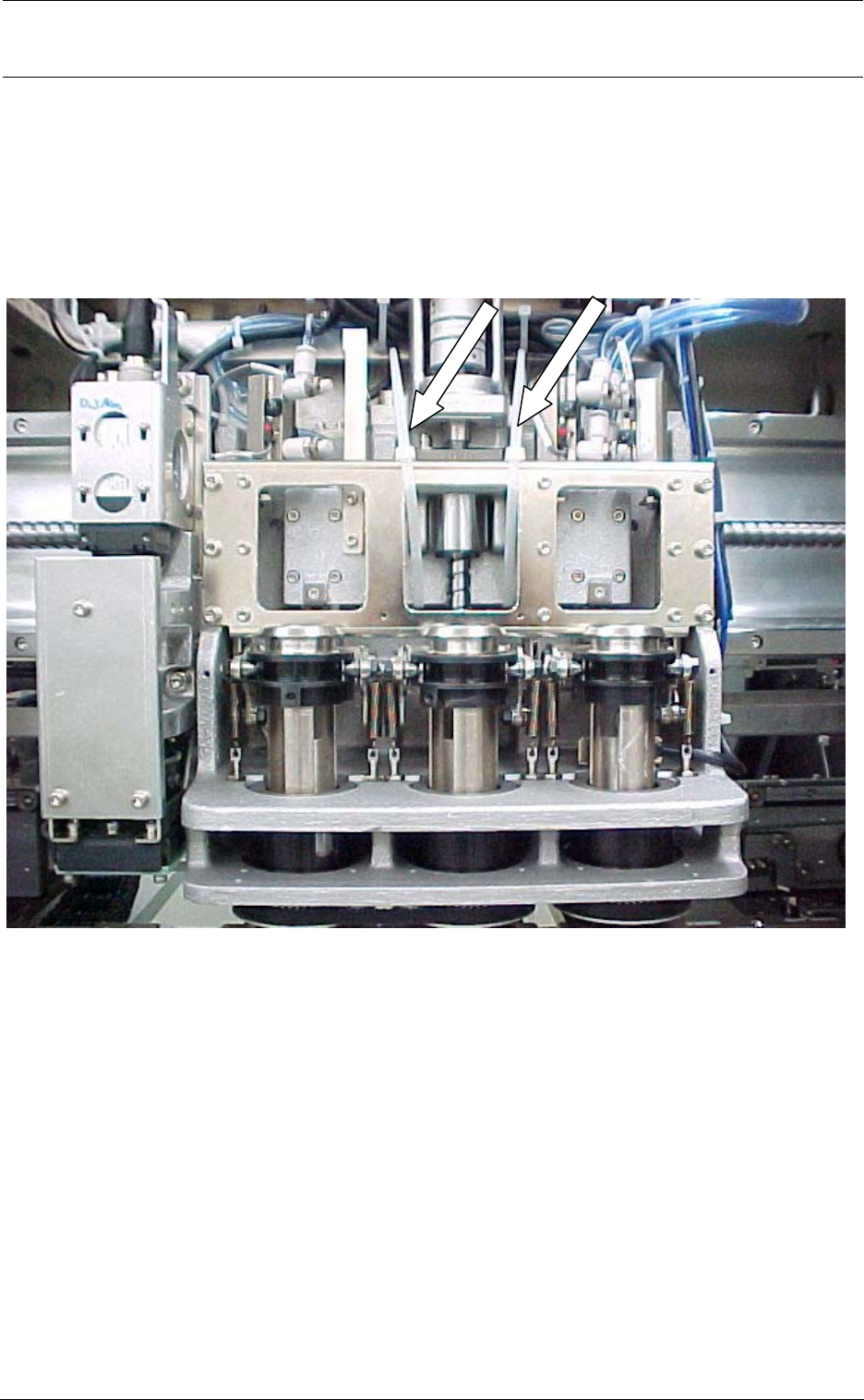

6-2. 取下点胶头固定部件
１） 取掉图中箭头指示的固定部件。
２） 确认 Z 轴可上下方向顺畅地移动。
图 6-2 点胶头 Z 轴部件的固定
Rev1.1
第 1 章 安装要领书
1-12

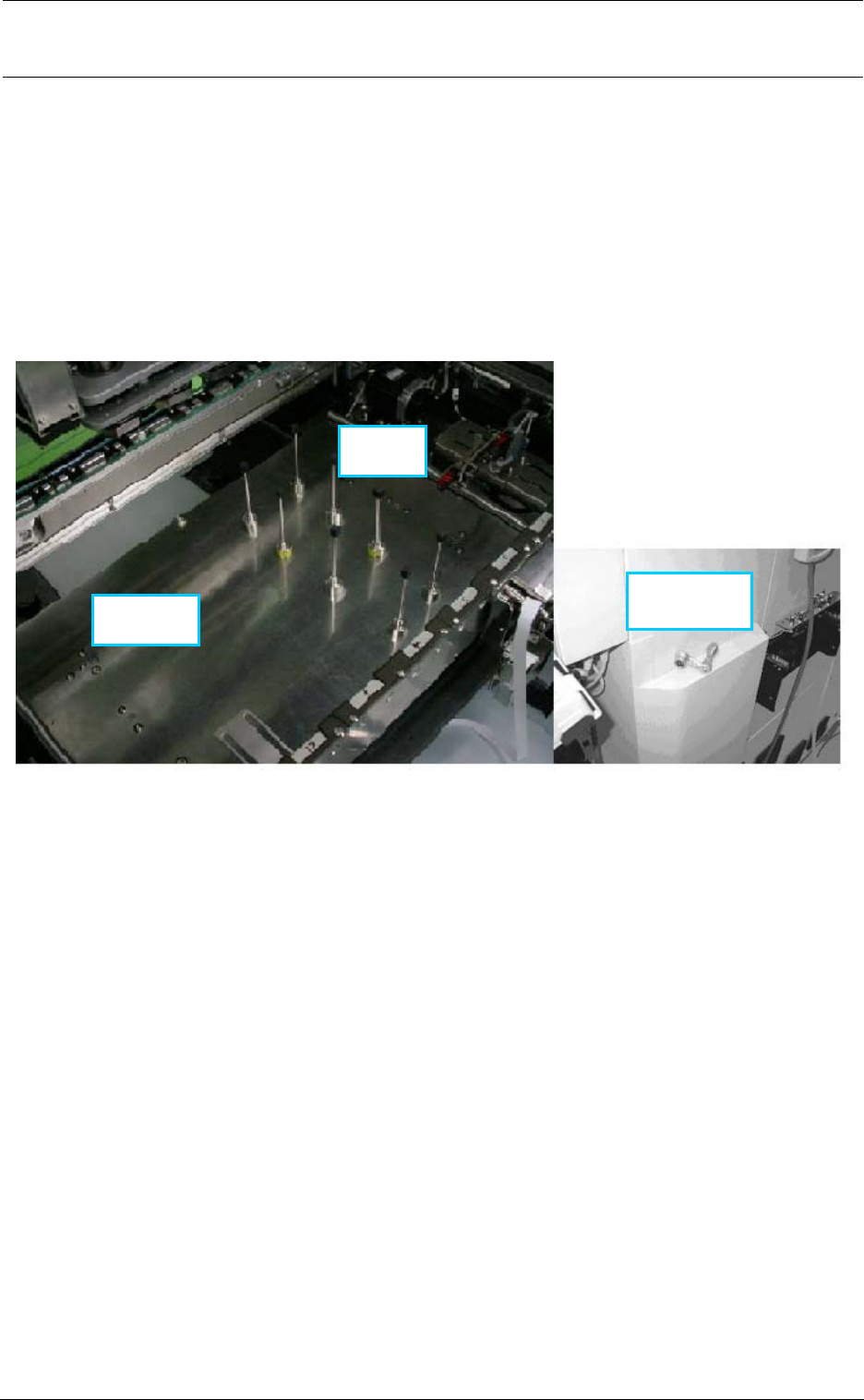

7. 基板传送装置关系
7-1. 附属品的取下
从包装纸箱里取出后备销 2077 组（40069277）、手柄（E220670000）安装到点胶机上（16 个）。
请把手柄放在右侧的电动机护罩上。
图 7-1
BU 台
BU 销
手柄
Rev1.1
第 1 章 安装要领书
1-13

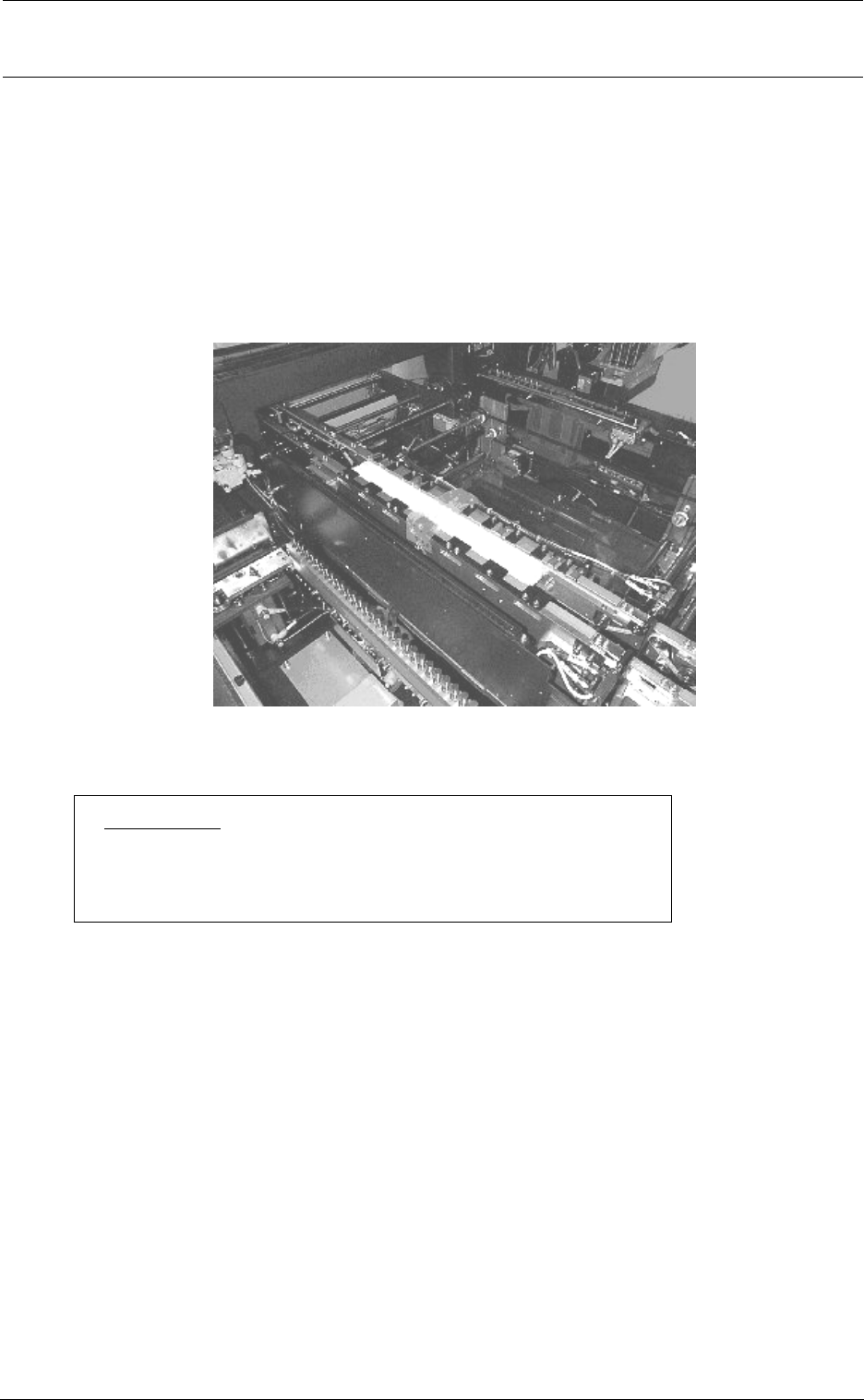

7-2. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝带，请先取下夹着传送轨道中央部的泡沫包
装材料之后再揭纤维丝带。
图 7-2
<包装时的注意>
● 请勿接触传感器类。
● 请勿在轨道坂块（黑色镀金部分）上加重负荷。
