7-2. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动（活动）侧轨道的纤维丝带，请先取下夹着传送轨道中央部的泡沫包
装材料之后再揭纤维丝带。
图 7-2
<包装时的注意>
● 请勿接触传感器类。
● 请勿在轨道坂块（黑色镀金部分）上加重负荷。
Rev1.1
第 1 章 安装要领书
1-14
8. 空气管道的连接
＜程序＞
１） 把工厂侧配管（φ12）安装到机械手阀门。
２） 转动机械手阀门的手柄，向机器主机里供给空气。
３） 向下拉真空器的压力调整手柄，然后转动，把使用空气压力调整为 0.49Mpa。
４） 请确认压力开关的界限值为 0.4MPa（4kgf/cm
2
）。
（工厂出货时已调整好。）
如要调整，请参考 QA 表进行。
(※此操作应在 9 电源电缆线的连接，接上电源后进行。)
５） 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。(安装时，请按照
相反的顺序进行安装。)
＜注＞
・向机器主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
・压力开关压力设定的调整，请参考 QA 表进行。
・向机器主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏之
后再使用。

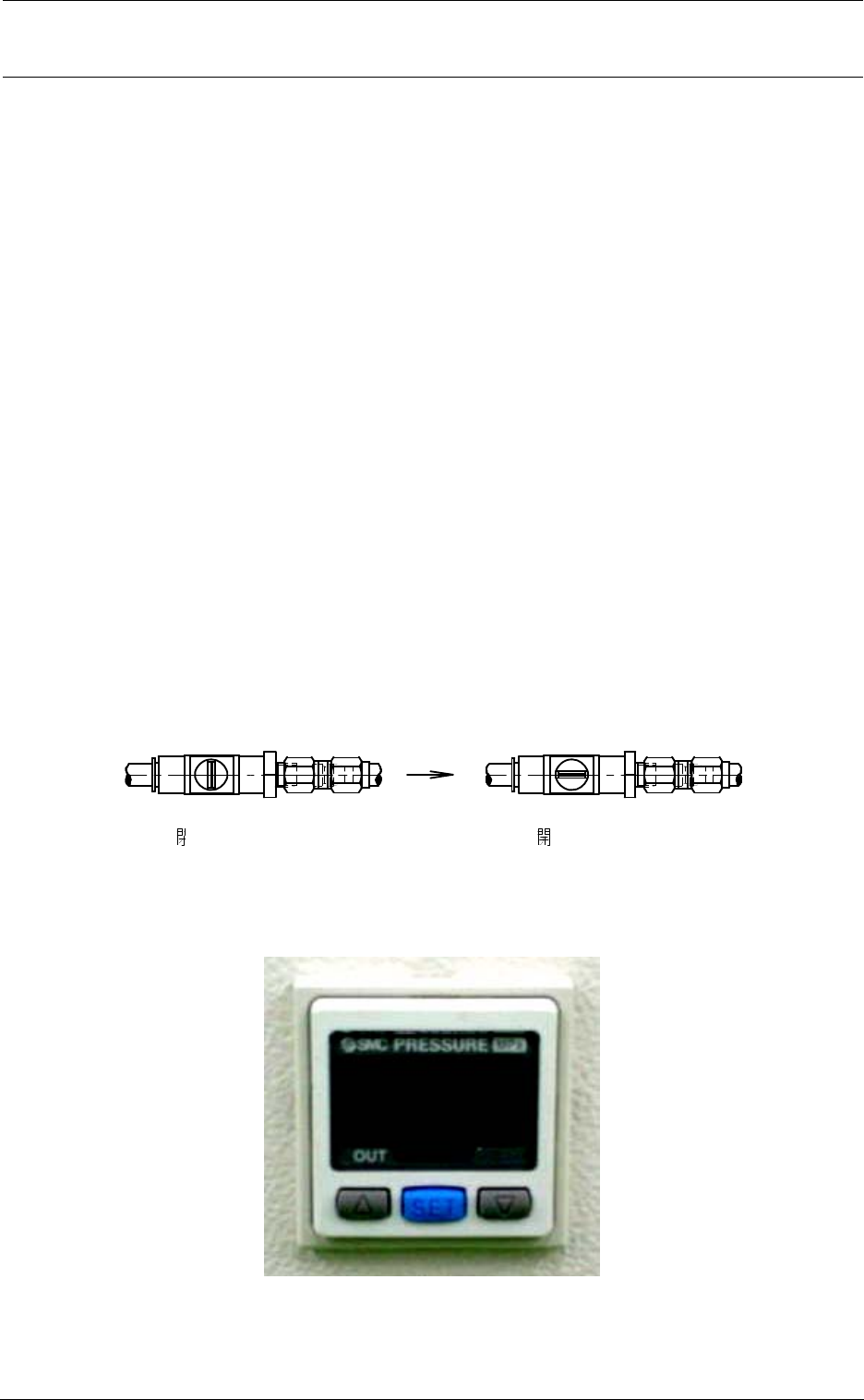

图 8-1
图 8-2
关闭状态 打开状态
Rev1.1
第 1 章 安装要领书
1-15

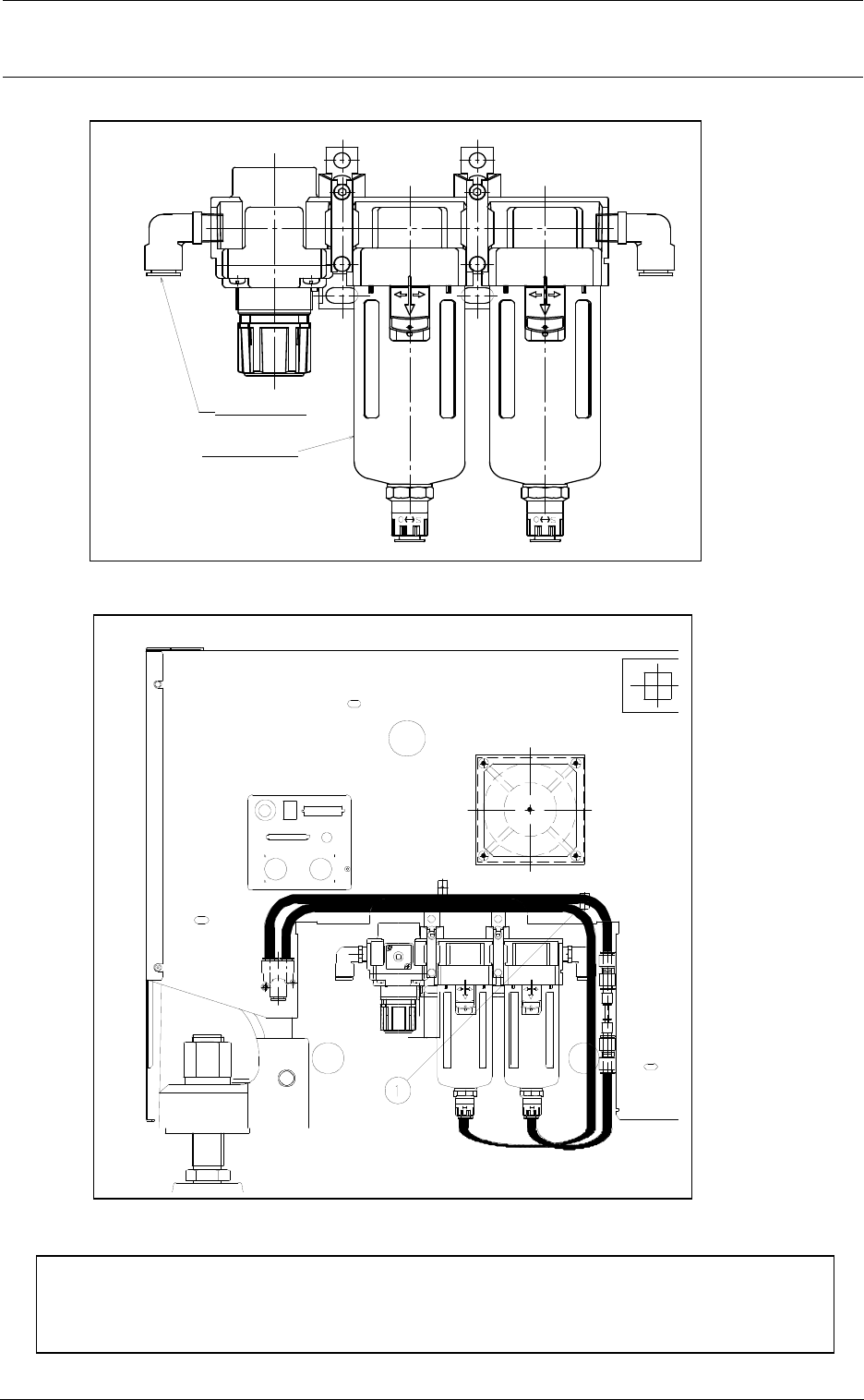

图 8-3
图 8-4
如上图所示，把φ10 空气软管安装到空气调节器，①的部分上安装着固定座，并用扎线带
固定。
PF0552150A0
空气调节器
PJ304125301
弯管接头
２
个
