Rev1.1 第 1 章 安装要领书 1-16 图 8-5 用指定螺丝把积水杯架安装有 Y 字形接头处，然后再把 Y 字形接头安装到架子上，固定 积水杯。此时请注意不要碰到调节脚。 ( 移动时请一定拆卸 )a 积水杯 积水杯架 SL6040892TN 2 根
Rev1.1
第 1 章 安装要领书
1-15
图 8-3
图 8-4
如上图所示，把φ10 空气软管安装到空气调节器，①的部分上安装着固定座，并用扎线带
固定。
PF0552150A0
空气调节器
PJ304125301
弯管接头
２
个
Rev1.1
第 1 章 安装要领书
1-16

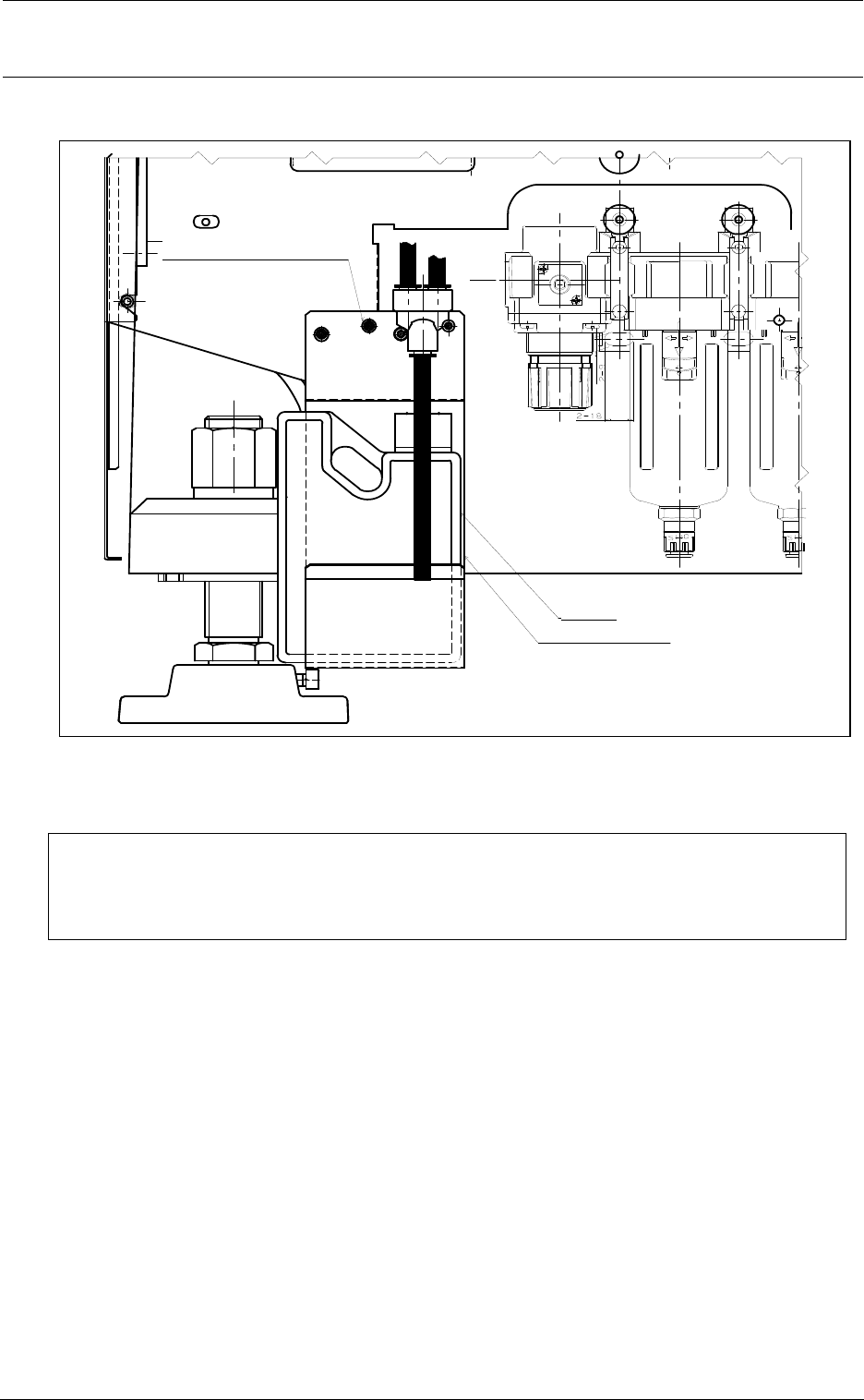

图 8-5
用指定螺丝把积水杯架安装有 Y 字形接头处，然后再把 Y 字形接头安装到架子上，固定
积水杯。此时请注意不要碰到调节脚。(移动时请一定拆卸)a
积水杯
积水杯架
SL6040892TN 2 根
Rev1.1
第 1 章 安装要领书
1-17

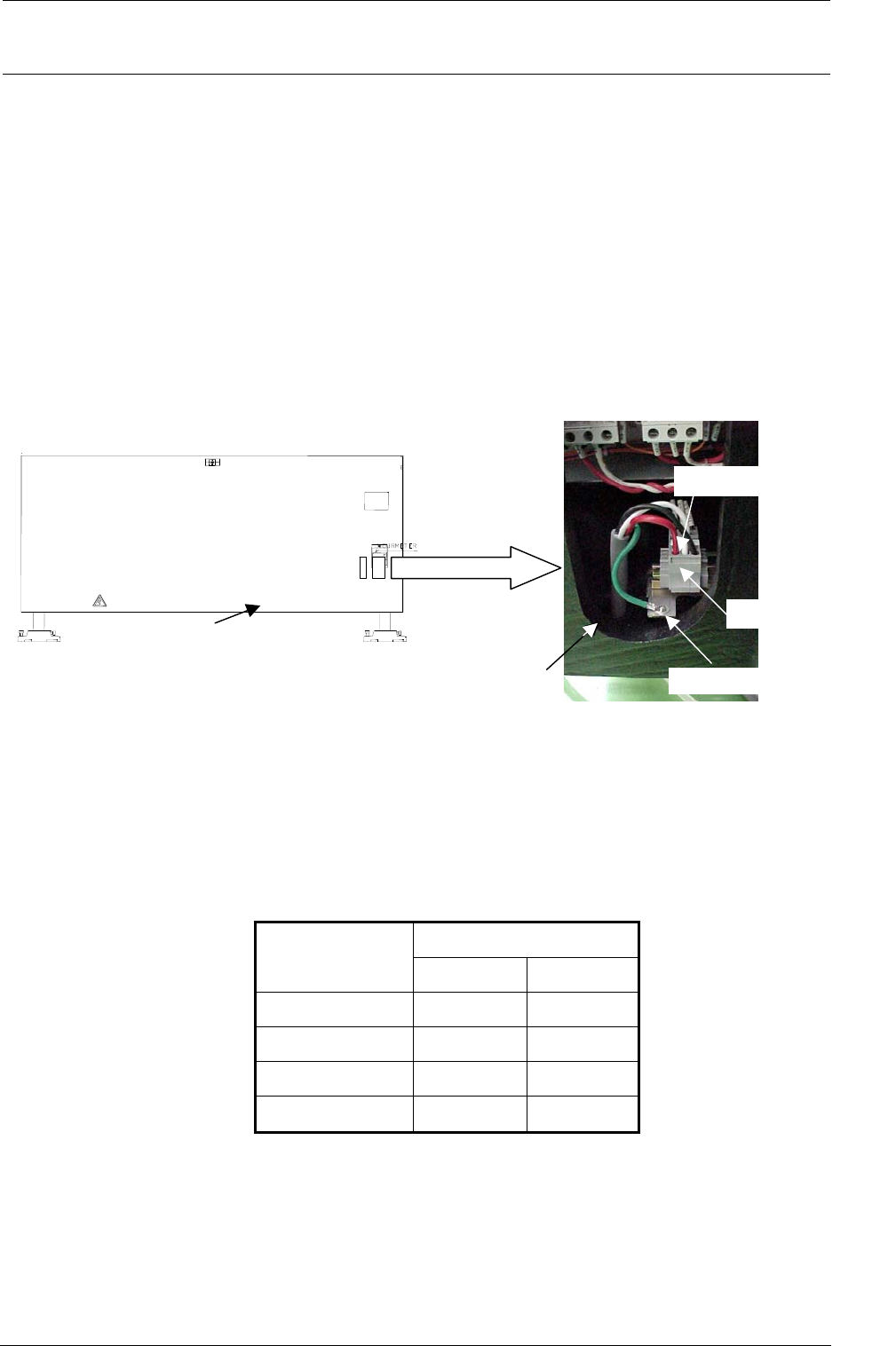

9. 电源电缆线的连接
9-1. KD-2077 标准机
＜程序＞
１） 连接电源电缆线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断。
２） 请取下①护罩 RB。
３） 请把电源电缆线穿过插入口，接到装置内部的端子台上。
将一字螺丝刀插入端子上部的方孔，在减弱端子弹簧压力的状态下紧紧地向里插入。FG 线连接
到底架上的 FG 连接柱上。(电源电缆和 FG 线请参照表 1，请使用适合电缆长度的电缆线。)
表 1 电缆长度的适合断面积
※变更电源电压时，请变更「变压器（伺服马达用）」「变压器（DC 电源用）」「AC 电源输入装
置」的 3 个接线柱。
最小导体断面积［ｍｍ
2
］
电缆长度［ｍ］
２００Ｖ系列 ４００Ｖ系列
２０以下 5.5 5.5
３０ 8.0 5.5
４０ 10.0 6.0
５０ 14.0 6.0
护罩 RBL
<主机背面>
电源电缆线插入口
拆下护罩
①
FG 线连接用的分接头
端子台
向内用力推入
