Rev1.1 第 1 章 安装要领书 1-19 10-3. KB 支架、鼠标板 １） 将 KB 支架组的键盘架、鼠标板固定在主机上。 ２） 如下图所示，将键盘和鼠标的电缆线连接到键盘用的连接器上。 10-4. HOD １） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。 图 10-4-1 图 10-4-2 键盘 电缆线 鼠标的 电缆线 图 10-3-2 图 10-3-1 HOD 用的连接器
Rev1.1
第 1 章 安装要领书
1-18

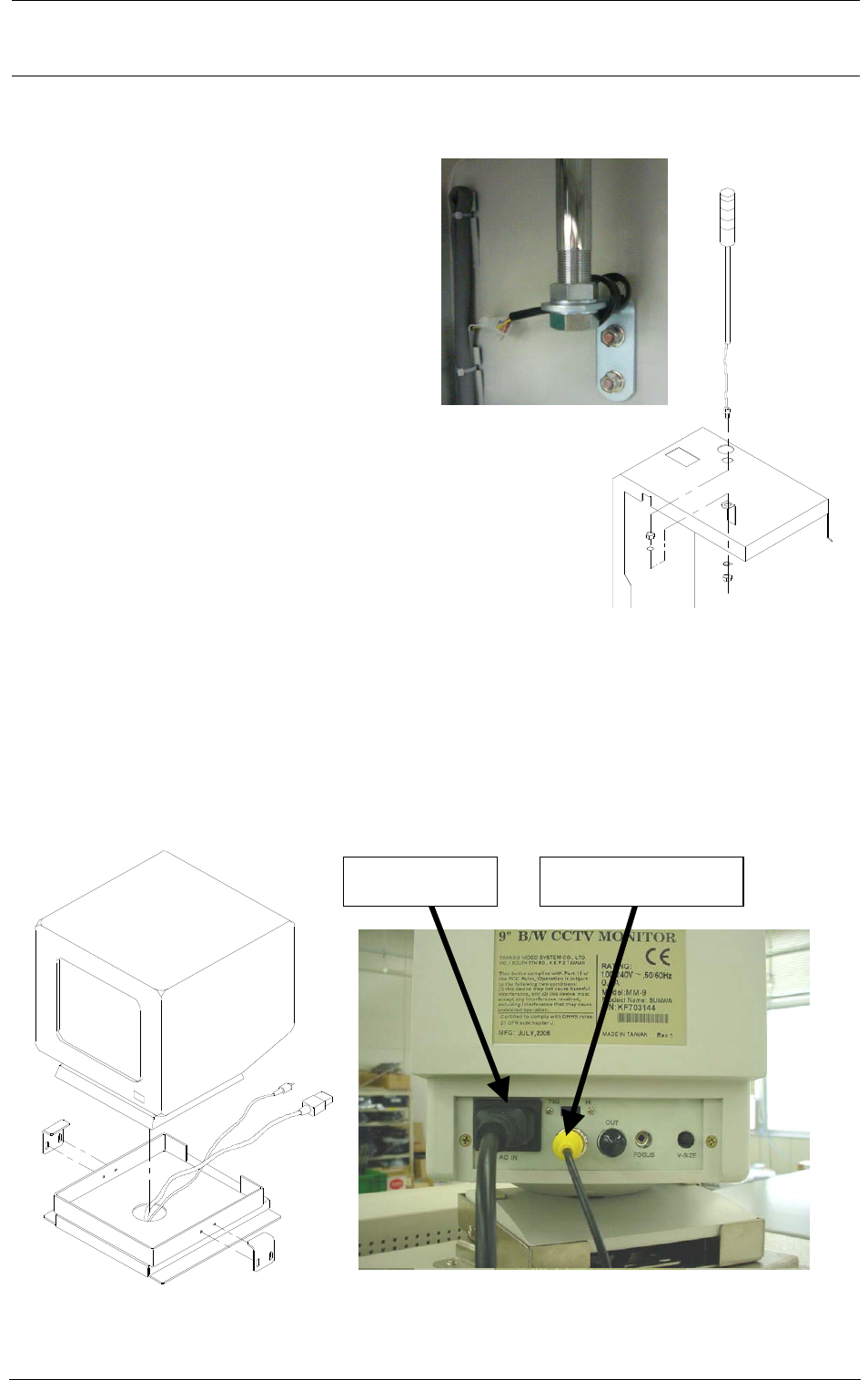

10. 附属品的连接
10-1. 信号灯
１） 把信号等插到护罩 RUR 上部的孔
上。
２） 把附属的螺母、平垫片如图所示，
固定到支架后，从支架上穿过，不
要让电缆向下松垂，然后连接好插
头。
〈注意〉 组装后，把信号灯的上面调整到
离机械设置地面 2000mm。
但是，基板传送高度为 950mm
规格的机器时，调整高度为
2050mm。
10-2. 视觉监视器
１） 将视觉监视器嵌入底座，用角铁固定件进行固定。
２） 将图像监视器电缆线连接到 VIDEO IN 插座上。
３） 将电源电缆线连接到 AC IN 插座上。
图 10-2
电源电缆线 图像监视器电缆线
图 10-1
Rev1.1
第 1 章 安装要领书
1-19
10-3. KB支架、鼠标板
１） 将 KB 支架组的键盘架、鼠标板固定在主机上。
２） 如下图所示，将键盘和鼠标的电缆线连接到键盘用的连接器上。
10-4. HOD
１） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。
图 10-4-1 图 10-4-2
键盘
电缆线
鼠标的
电缆线
图 10-3-2
图 10-3-1
HOD 用的连接器
Rev1.1
第 1 章 安装要领书
1-20
11. 与外部装置的接口
１） ①是当主机装在线使用时，与其他装置连接的输出（输入）用插头（14P）。传送方向左→右
时和右→左时销子的位置如图 11-1 和图 11-2 所示。
２） ②为 USB 端口×2。
３） ③是以太网接口。
图 11-1 主机左侧面 图 11-2 主机右侧面
