Rev1.1 第 1 章 安装要领书 1-20 11. 与外部装置的接口 １） ① 是当主机装在线使用时， 与其他装置连接的输出 （输入） 用插头 （ 14P ） 。 传送方向左 → 右 时和右 → 左时销子的位置如图 11-1 和图 11-2 所示。 ２） ② 为 USB 端口 ×2。 ３） ③ 是以太网接口。 图 11-1 主机左侧面 图 11-2 主机右侧面
Rev1.1
第 1 章 安装要领书
1-19

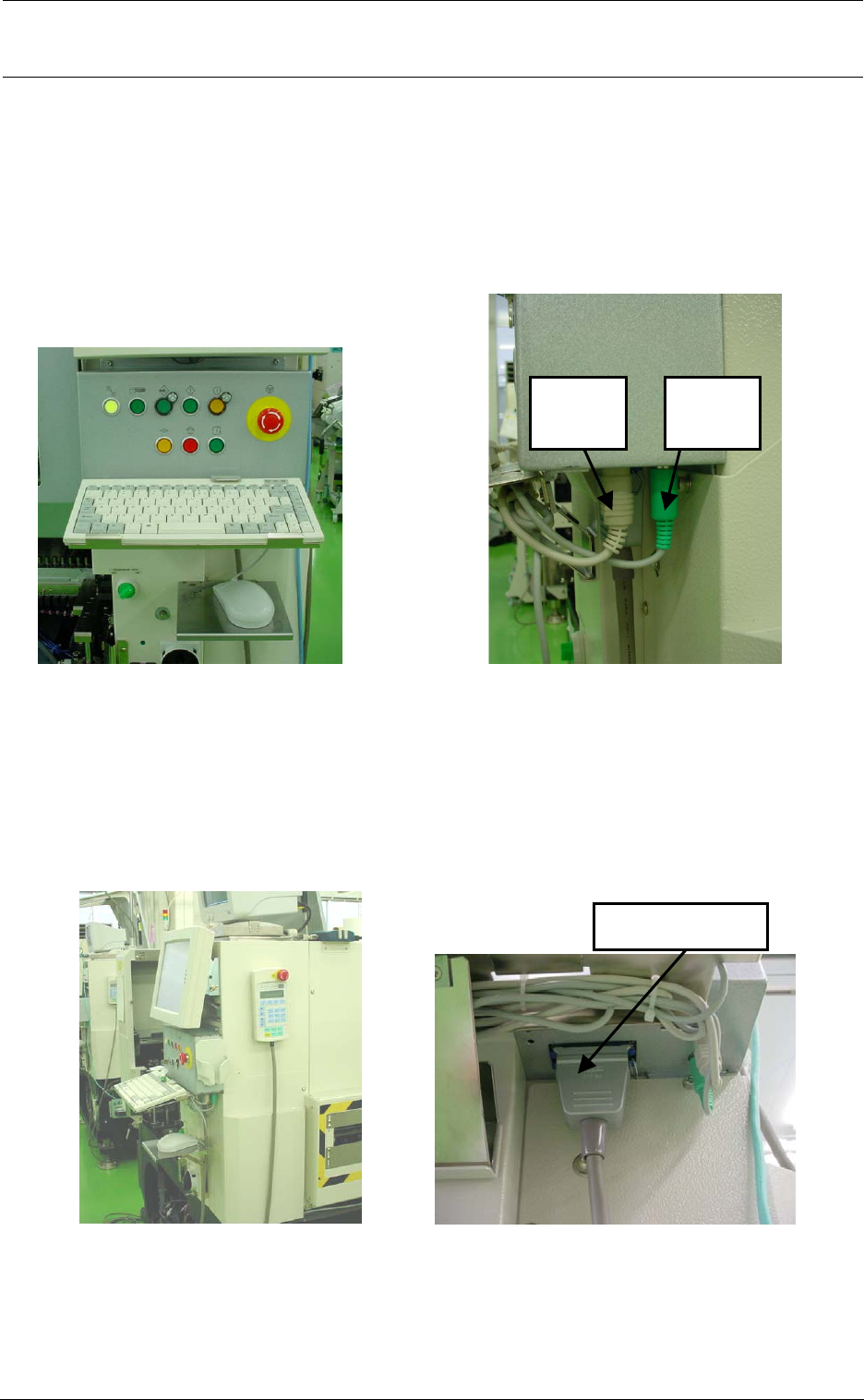

10-3. KB支架、鼠标板
１） 将 KB 支架组的键盘架、鼠标板固定在主机上。
２） 如下图所示，将键盘和鼠标的电缆线连接到键盘用的连接器上。
10-4. HOD
１） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。
图 10-4-1 图 10-4-2
键盘
电缆线
鼠标的
电缆线
图 10-3-2
图 10-3-1
HOD 用的连接器
Rev1.1
第 1 章 安装要领书
1-20

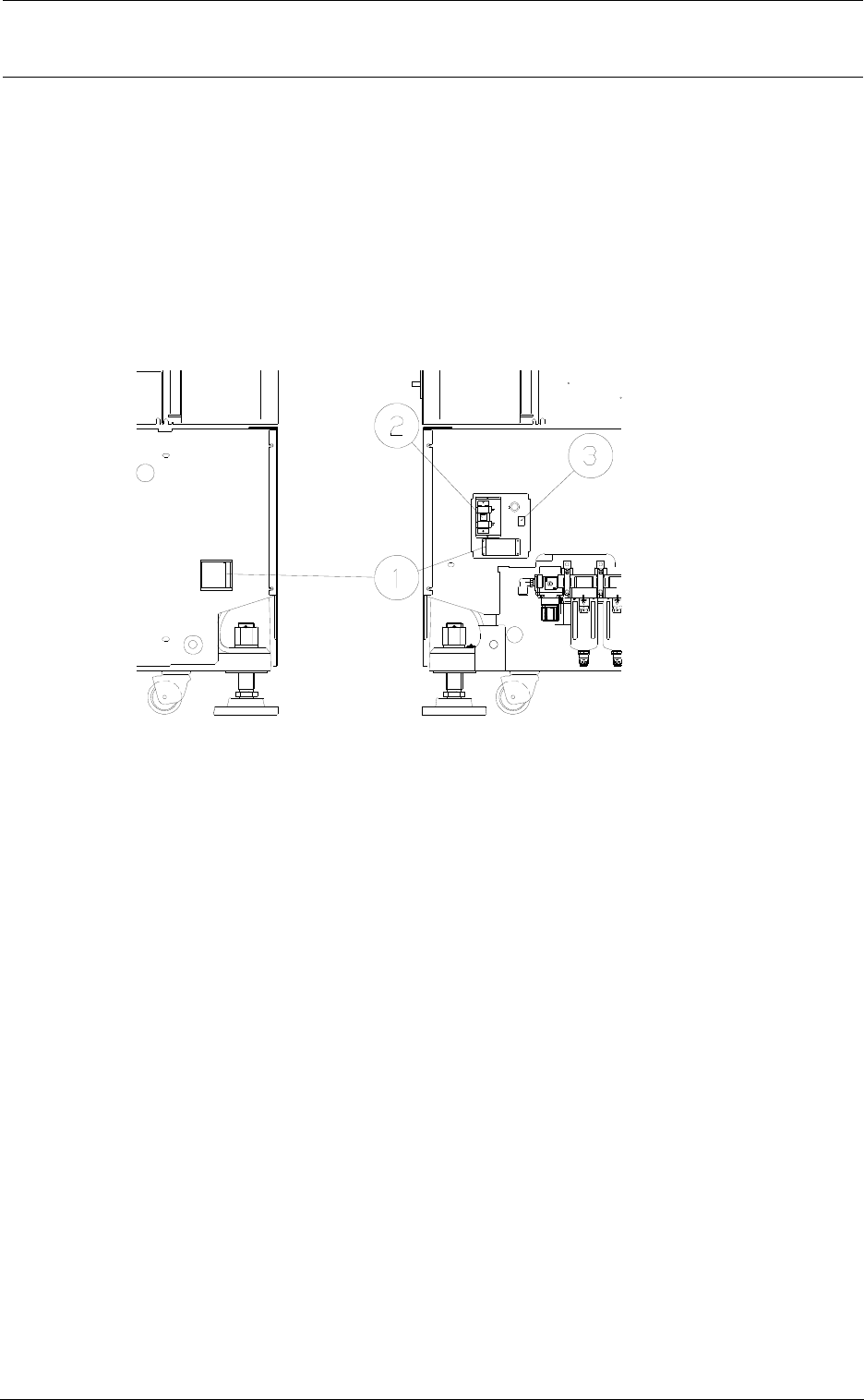

11. 与外部装置的接口
１） ①是当主机装在线使用时，与其他装置连接的输出（输入）用插头（14P）。传送方向左→右
时和右→左时销子的位置如图 11-1 和图 11-2 所示。
２） ②为 USB 端口×2。
３） ③是以太网接口。
图 11-1 主机左侧面 图 11-2 主机右侧面
Rev1.1
第 1 章 安装要领书
1-21
表 11-1 主机正面左侧的插头表
信号名 传送方向 右流动 信号名 传送方向 左流动 使用插头
１ READY OUT ＋ READY IN ＋
２ READY OUT － READY IN － （GND） ＡＭＰ
３ BOAD AVAILABLE IN ＋ BOAD AVAILABLE OUT ＋ ２０６０４３－１
４ BOAD AVAILABLE IN － （GND） BOAD AVAILABLE OUT －
５ N.C. N.C.
６ N.C. N.C. 电缆线侧
７ N.C. N.C. 连接插头
８ N.C. N.C. ２０６０４４－１
９ N.C. N.C.
１０ N.C. N.C.
１１ N.C. N.C.
１２ N.C. N.C.
１３ N.C. N.C.
１４ N.C. N.C.
表 11-2 主机正面右侧的插头表
信号名 传送方向 右流动 信号名 传送方向 左流动 使用插头
１ READY IN ＋ READY OUT ＋
２ READY IN － （GND） READY OUT － ＡＭＰ
３ BOAD AVAILABLE OUT ＋ BOAD AVAILABLE IN ＋ ２０６０４３－１
４ BOAD AVAILABLE OUT － BOAD AVAILABLE IN － （GND）
５ N.C. N.C.
６ N.C. N.C. 电缆线侧
７ N.C. N.C. 连接插头
８ N.C. N.C. ２０６０４４－１
９ N.C. N.C.
１０ N.C. N.C.
１１ N.C. N.C.
１２ N.C. N.C.
１３ N.C. N.C.
１４ N.C. N.C.
