Rev1.1 第 2 章 包装要领书 2-1 危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。 1. 点胶头装置部分 1-1. 包装材料的安装 把防锈纸 （王子制纸公司产 「 KS-VC1 费乐普来特 u-35ss-1 （塑料用） 」 包上点胶头装置， 并在 OCC 摄像装置和灯光装置之间放入干燥剂。 图 1-1 点胶头的包装 干燥剂 防锈纸
Rev1.1
第 1 章 安装要领书
1-23
12. 主电源打开前的检查
＜程序＞
１） 是否进行了机器主机的水平调整。
２） 传送轨道高度是否符合用户的规格要求。
３） 调节器的锁定螺母是否被牢牢地固定。
４） 是否正确地供给干燥空气。
５） 连接机器主机的电源线是否正确地连接。（电压是否正确。）
６） X 轴、点胶头、传送轨道等的传送用固定金属部件是否脱落。
７） 附属品是否正确地安装。
８） 外部装置是否正确地连接。
９） Z 轴是否下降。
１０） 各装置的轴是否可以用手动顺畅地转动。
・手拿 X 轴的两端，前后是否可以顺畅转动。
・手拿点胶头板看看是否左右可以顺畅地移动。
・用手指转动点胶头 Z 和θ轴堪堪是否可以顺畅地转动。
Rev1.1
第 2 章 包装要领书
2-1
危险
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
1. 点胶头装置部分
1-1. 包装材料的安装
把防锈纸（王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」包上点胶头装置，并在 OCC
摄像装置和灯光装置之间放入干燥剂。

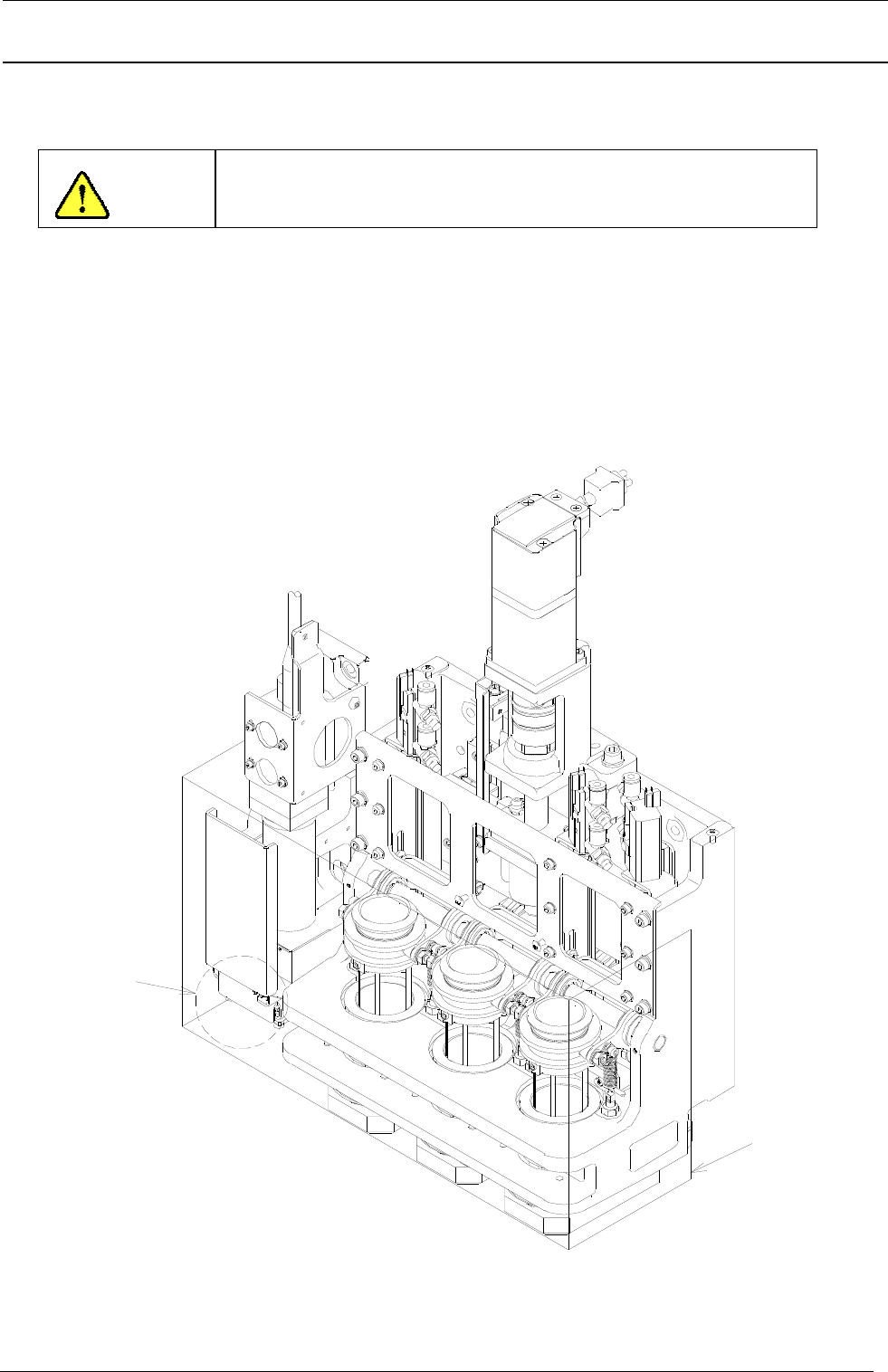

图 1-1 点胶头的包装
干燥剂
防锈纸
Rev1.1
第 2 章 包装要领书
2-2
1-2. 点胶头装备Z轴的固定
１） 把扎线带从 Z 台背面穿过，像图示那样向上抬起临时固定在 Z 凸轮座上。
２） 与把 Z 台向上抬起固定在上方向一样，把扎线带拧紧。
３） 确定 Z 台已被固定，不会上下方向移动。

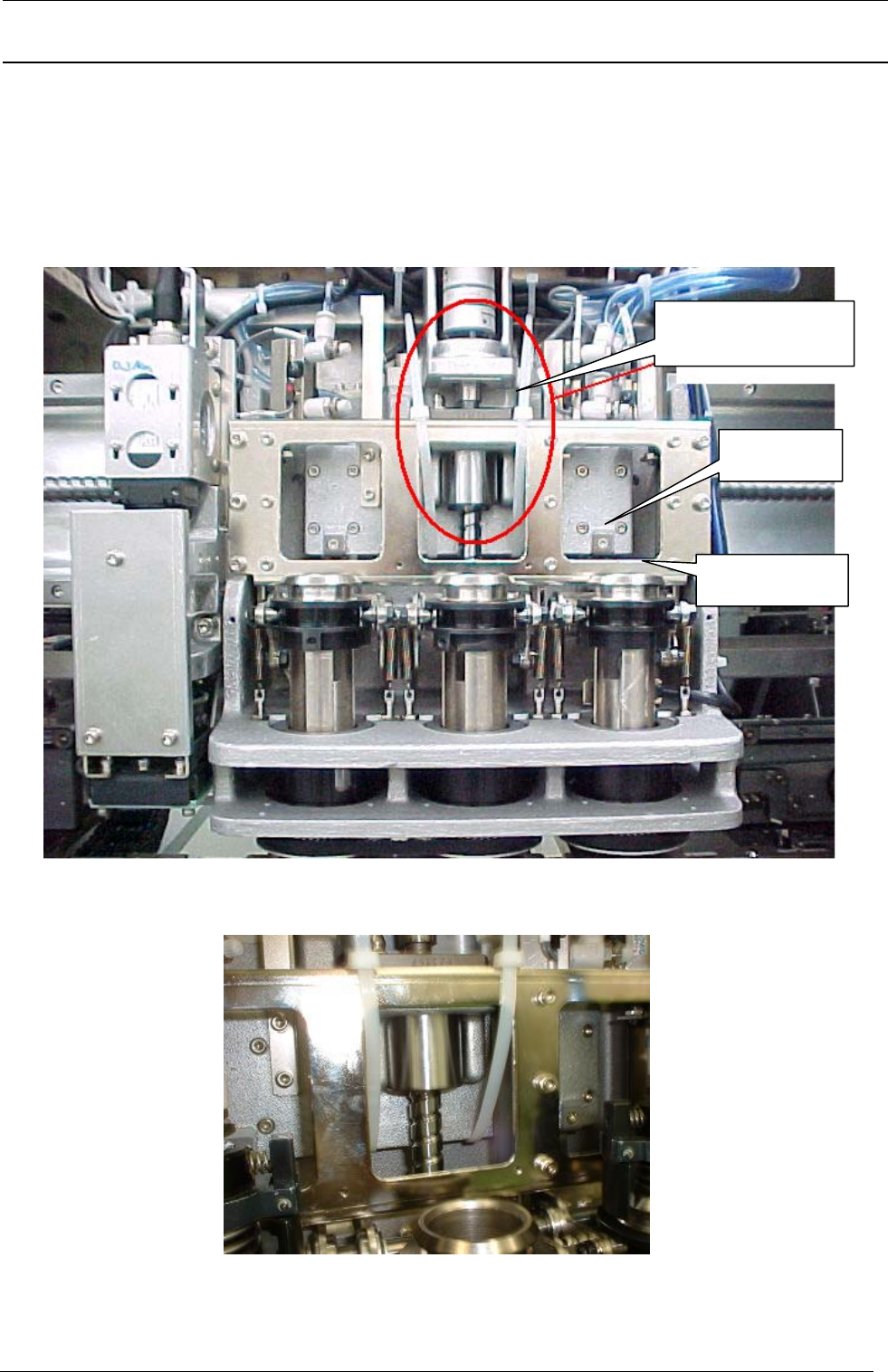

图 1-2-1 点胶头 Z 轴固定零件的固定
图 1-2-2 点胶头 Z 轴固定零件的固定
Z 台
Z 凸轮座
扎线带
