Rev1.1 第 2 章 包装要领书 2-2 1-2. 点胶头装备 Z 轴的固定 １） 把扎线带从 Z 台背面穿过，像图示那样向上抬起临时固定在 Z 凸轮座上。 ２） 与把 Z 台向上抬起固定在上方向一样，把扎线带拧紧。 ３） 确定 Z 台已被固定，不会上下方向移动。 图 1-2-1 点胶头 Z 轴固定零件的固定 图 1-2-2 点胶头 Z 轴固定零件的固定 Z 台 Z 凸轮座 扎线带 HX00065000B
Rev1.1
第 2 章 包装要领书
2-1
危险
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
1. 点胶头装置部分
1-1. 包装材料的安装
把防锈纸（王子制纸公司产「KS-VC1 费乐普来特 u-35ss-1（塑料用）」包上点胶头装置，并在 OCC
摄像装置和灯光装置之间放入干燥剂。
图 1-1 点胶头的包装
干燥剂
防锈纸
Rev1.1
第 2 章 包装要领书
2-2
1-2. 点胶头装备Z轴的固定
１） 把扎线带从 Z 台背面穿过，像图示那样向上抬起临时固定在 Z 凸轮座上。
２） 与把 Z 台向上抬起固定在上方向一样，把扎线带拧紧。
３） 确定 Z 台已被固定，不会上下方向移动。
图 1-2-1 点胶头 Z 轴固定零件的固定
图 1-2-2 点胶头 Z 轴固定零件的固定
Z 台
Z 凸轮座
扎线带
HX00065000B
Rev1.1
第 2 章 包装要领书
2-3

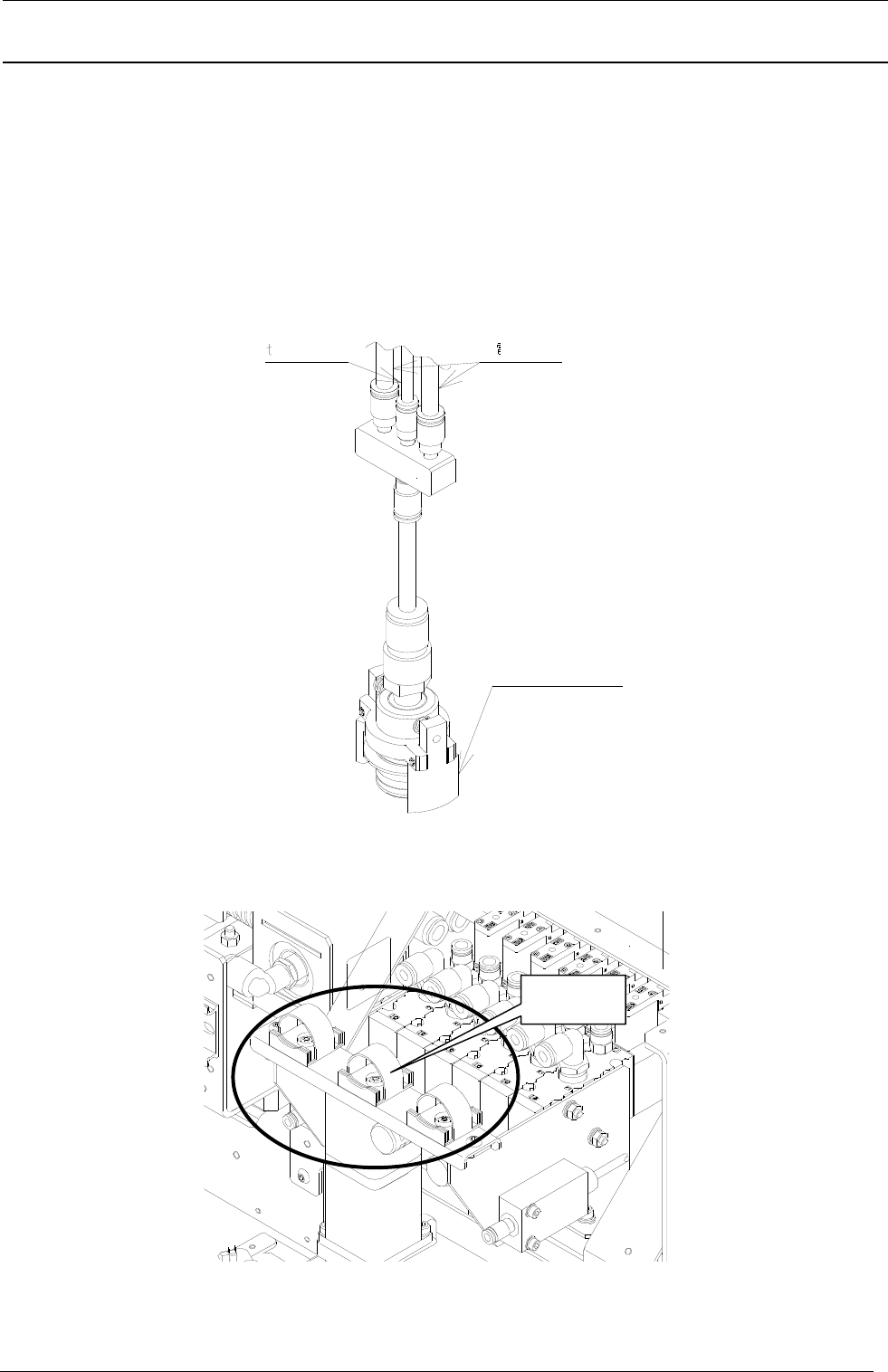

1-3. 取下插头架
１） 取下连接 L、C、R 各点胶头的插头架（3 组）。
请拧松电磁阀面前的钳夹，从电磁阀和传感器上拔下各个空气软管。
２） 每个插头架都有气泡包装材料，与添加品一起包装。这时，请注意不要折断空气软管。
图 1-3 插头部
图 1-4 电磁阀面前的钳夹
从传感器
插头架
从电磁阀
拧松
