Rev1.1 第 2 章包装要领书 2-5 2-2. 点胶头部分的固定１）将点胶头移到最左面，紧靠止动橡胶。２）将 X 轴止动器和点胶头板块边押合边固定（参照下图）。３）把安装注意标签挂到 X 轴止动器上。图 2-2 点胶头部分的固定 E5501729000 X 軸固定板 SL6030892TN 旋紧转距 1 . 3 N · m

Rev1.1

第 2 章包装要领书

2-4

2. XY装置部分

2-1. X轴架的固定

１）让 X 轴在最前面移动。

２）把 Y 轴固定板押合在 X 轴框架端头（铸件）后面的状态下用螺丝固定框架。

３）把安装注意标签安装到 Y 轴固定板上。

图 2-1 X 轴架的固定

※请左右的 X 架端部均实施包装作业。

Y 轴固定板

X 轴

旋紧转矩 12.8N·m

X 轴框架端头

Y 轴止动器（前侧）

Rev1.1

第 2 章包装要领书

2-5

2-2. 点胶头部分的固定

１）将点胶头移到最左面，紧靠止动橡胶。

２）将 X 轴止动器和点胶头板块边押合边固定（参照下图）。

３）把安装注意标签挂到 X 轴止动器上。

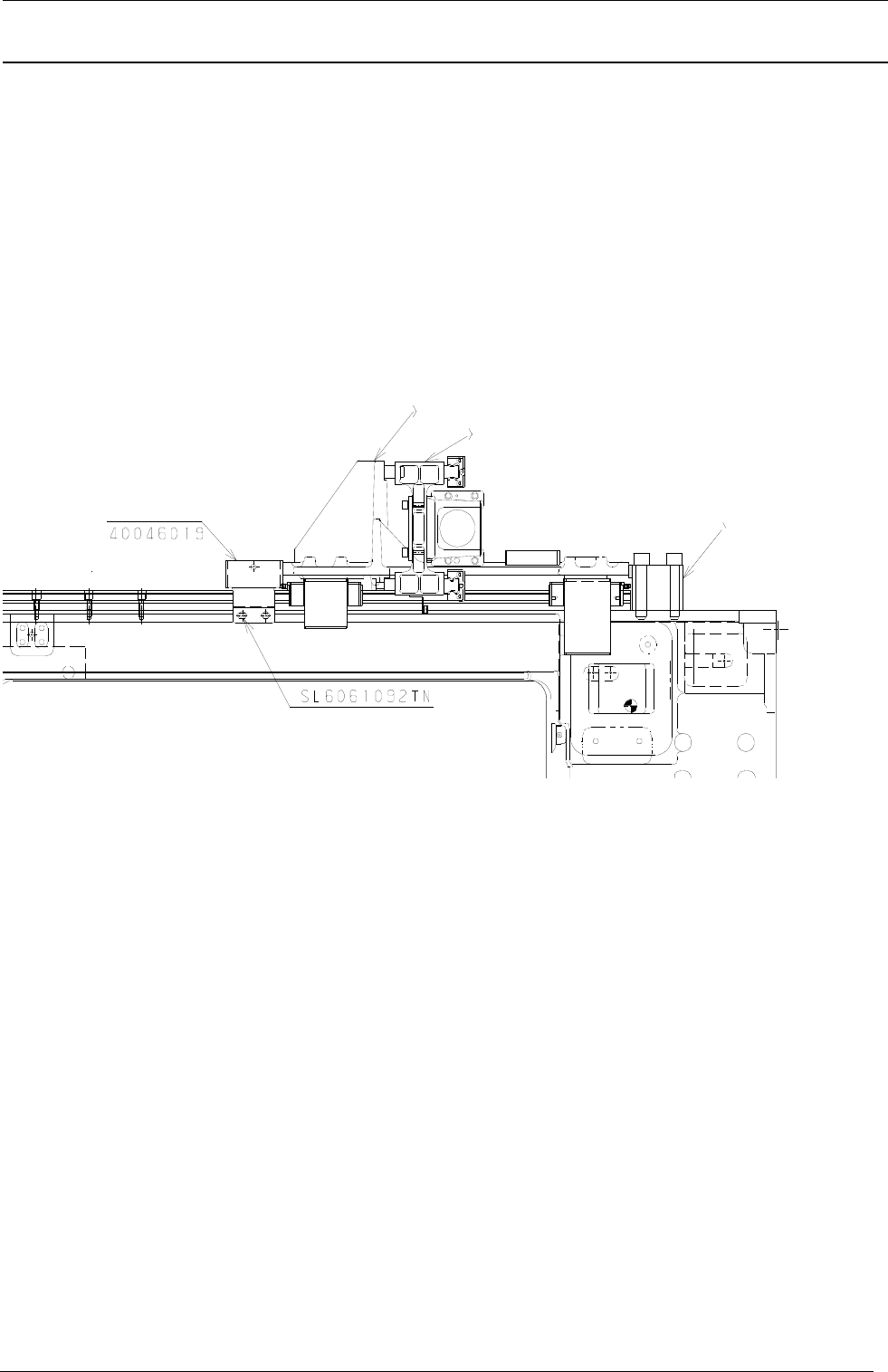

图 2-2 点胶头部分的固定

E5501729000 X 軸固定板

SL6030892TN

旋紧转距 1.3N·m

Rev1.1

第 2 章包装要领书

2-6

3. 基板传送装置

3-1. 包装附属品

请把下列 2 件随同其他附属品一起放入包装纸箱 E5353700000（G004）里。（参照附属品包装要领书）

手柄放进通用零件箱（KA07-F00 附件箱）里。

附属品

・40069277 后备销组 16 个

・E2206700000 手柄１个

图 3-1 包装品使用条款

后备销

手柄
