Rev1.1 第 2 章 包装要领书 2-6 3. 基板传送装置 3-1. 包装附属品 请把下列 2 件随同其他附属品一起放入包装纸箱 E5353700000（G004） 里。（参照附属品包装要领书） 手柄放进通用零件箱（ KA07-F00 附件箱）里。 附属品 ・40069277 后备销组 16 个 ・E2206700000 手柄 １ 个 图 3-1 包装品使用条款 后备销 手柄
Rev1.1
第 2 章 包装要领书
2-5
2-2. 点胶头部分的固定
１） 将点胶头移到最左面，紧靠止动橡胶。
２） 将 X 轴止动器和点胶头板块边押合边固定（参照下图）。
３） 把安装注意标签挂到 X 轴止动器上。

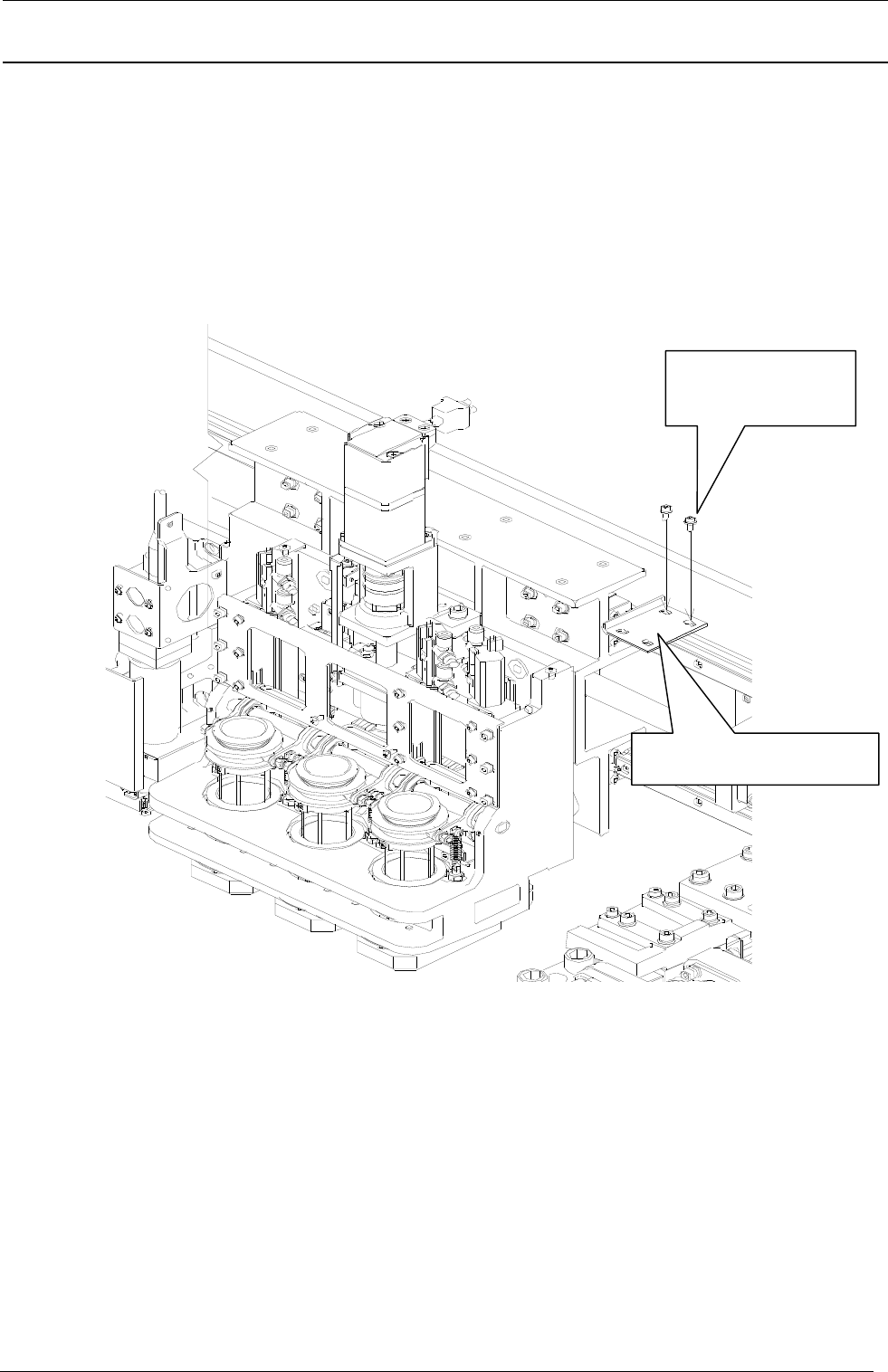

图 2-2 点胶头部分的固定
E5501729000 X 軸固定板
SL6030892TN
旋紧转距 1.3N·m
Rev1.1
第 2 章 包装要领书
2-6
3. 基板传送装置
3-1. 包装附属品
请把下列 2 件随同其他附属品一起放入包装纸箱 E5353700000（G004）里。（参照附属品包装要领书）
手柄放进通用零件箱（KA07-F00 附件箱）里。
附属品
・40069277 后备销组 16 个
・E2206700000 手柄 １个

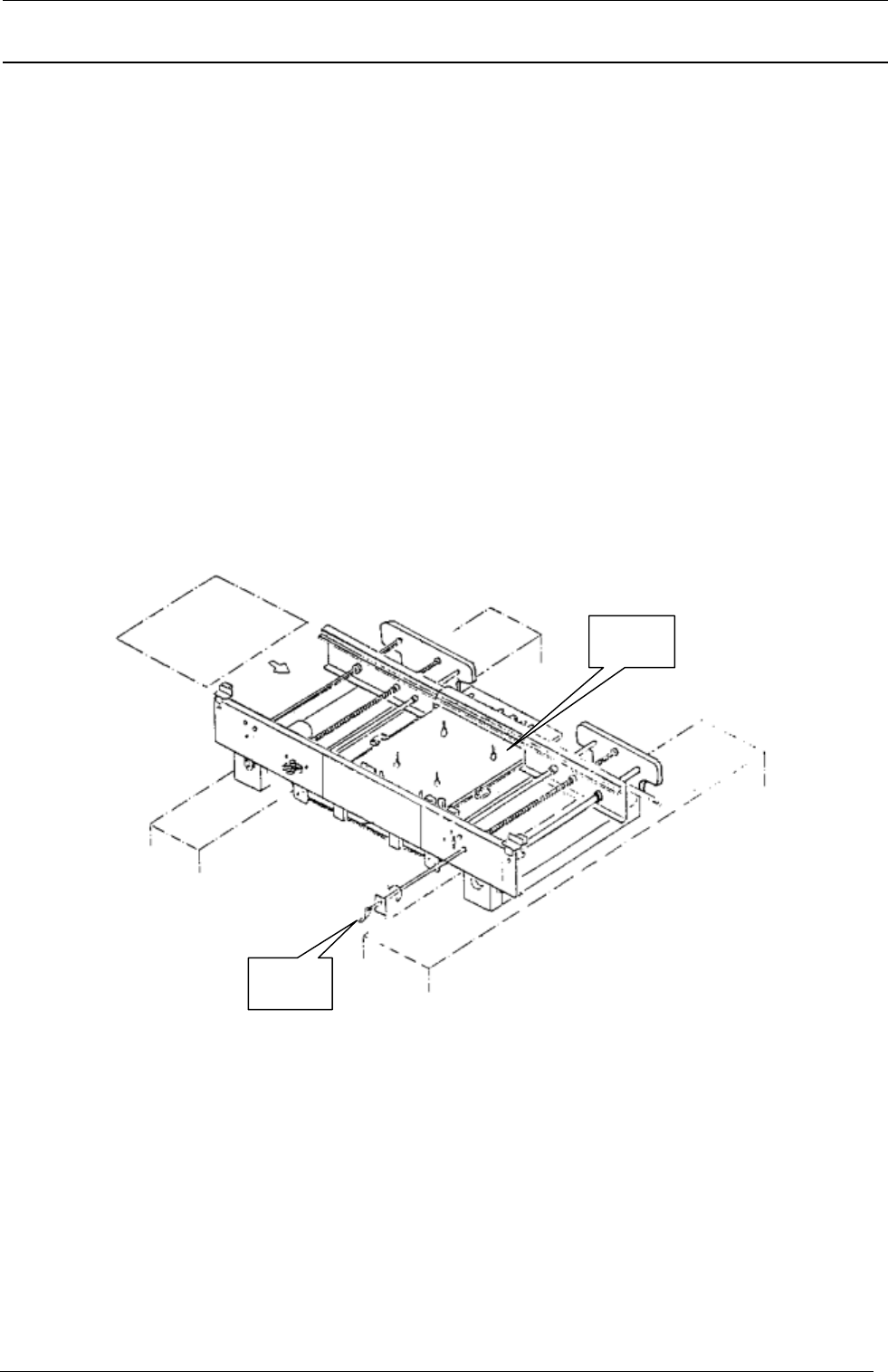

图 3-1 包装品使用条款
后备销
手柄
Rev1.1
第 2 章 包装要领书
2-7
3-2. 包装方法
3-2-1. 中央部分
１）
把传送轨道宽度调整到基板宽度的最小（30mm）程度，把轨板中央部，然后固定。
２） 用纤维丝胶带把螺旋轴的上侧轨道板固定好。(２处)
图 3-2-1
3-2-2. 左右两端部
１）
把轨板放到从主机突出的部分。
２） 如下图所示用气泡包装材包好。
图 3-2-2
注意
・ 请注意不能在轨道板（黑色部分）上施加任何负荷。
・ 如果轨道板弄弯曲的话，机器就不能使用了。
纤维丝胶带
※请注意不要碰到传感器。
纤维丝胶带
轨道板 R
轨道板 F
放入轨板进行固定。
(轨板 PP45)
※以胶带固定，防止支承台上下产生松动。
