Rev1.1 第 2 章 包装要领书 2-8 4. HOD BOX 参照 Ｅ５３０２７０００Ａ０ 进行包装。包装后，用牛皮纸胶带（宽度 50mm ）把包装纸箱的盖封好。 图 4-1
Rev1.1
第 2 章 包装要领书
2-7
3-2. 包装方法
3-2-1. 中央部分
１）
把传送轨道宽度调整到基板宽度的最小（30mm）程度，把轨板中央部，然后固定。
２） 用纤维丝胶带把螺旋轴的上侧轨道板固定好。(２处)

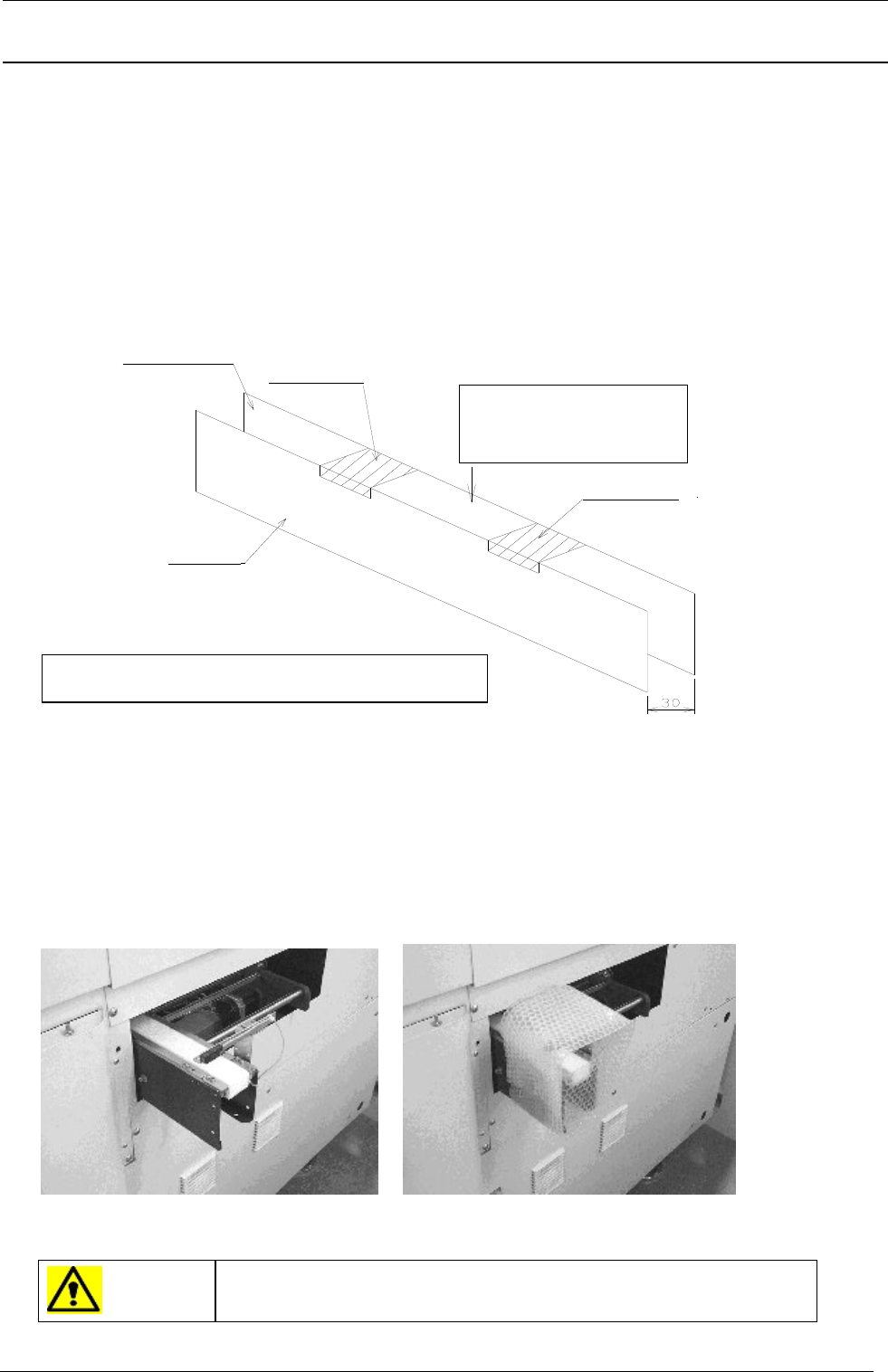

图 3-2-1
3-2-2. 左右两端部
１）
把轨板放到从主机突出的部分。
２） 如下图所示用气泡包装材包好。
图 3-2-2
注意
・ 请注意不能在轨道板（黑色部分）上施加任何负荷。
・ 如果轨道板弄弯曲的话，机器就不能使用了。
纤维丝胶带
※请注意不要碰到传感器。
纤维丝胶带
轨道板 R
轨道板 F
放入轨板进行固定。
(轨板 PP45)
※以胶带固定，防止支承台上下产生松动。
Rev1.1
第 2 章 包装要领书
2-8
4. HOD BOX
参照Ｅ５３０２７０００Ａ０进行包装。包装后，用牛皮纸胶带（宽度 50mm）把包装纸箱的盖封好。

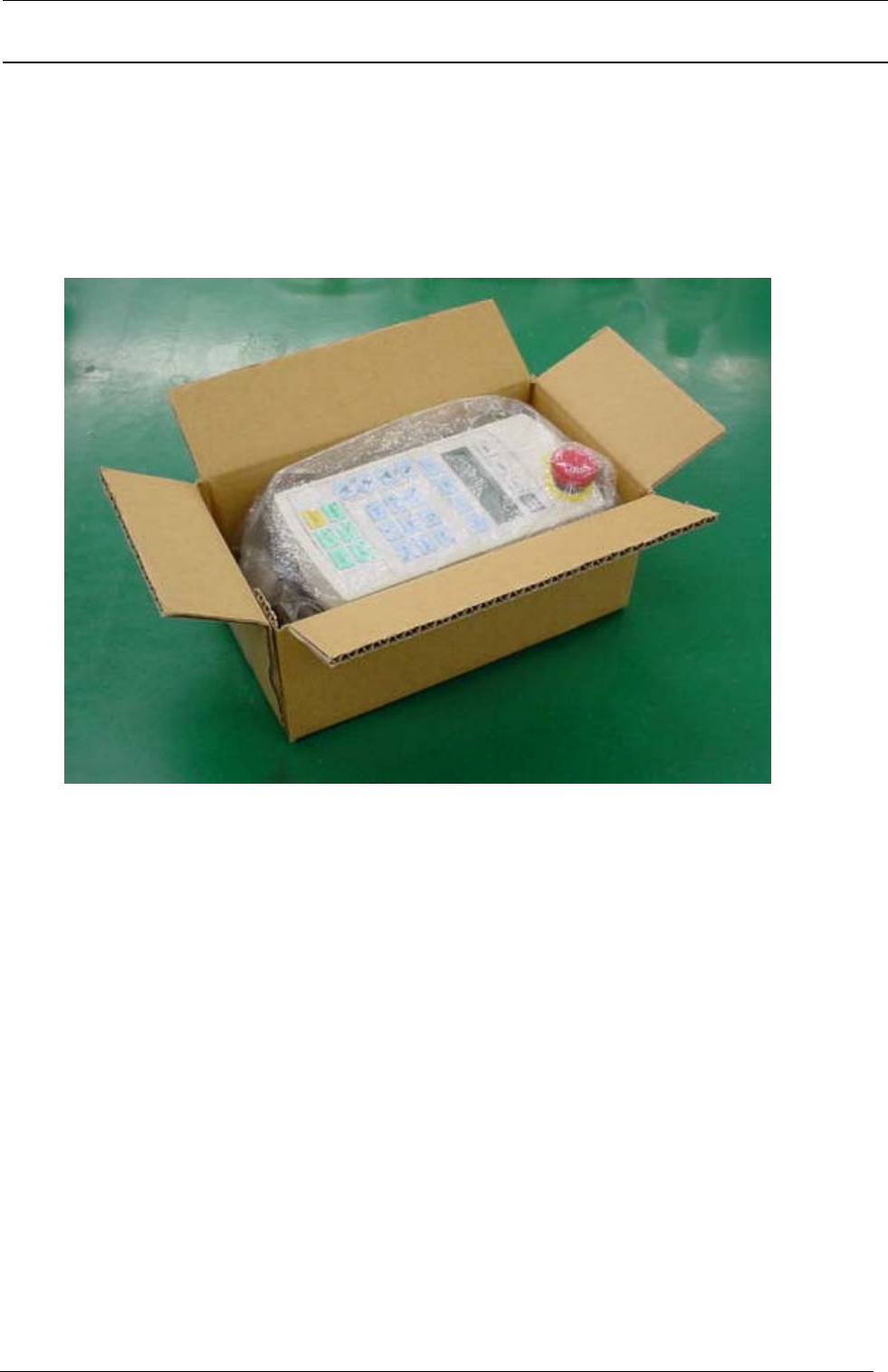

图 4-1
Rev1.1
第 2 章 包装要领书
2-9
5. 视觉监视器
把监视器用厂家指定的包装纸箱重新包装。
１） 从支架上取下监视器。此时，不要把支架从机器主机上卸下来。
２） 把监视器放到原来的包装箱里。此时，包装箱内有空隙时，请用气泡包装材料、泡沫塑料等减震材
料填满。
３） 用牛皮纸胶带（宽度 50mm）封好包装箱盖子。另外，箱子上有包装方向指示，请注意。
４） 监视器底座请按图所示用胶带封住角铁固定件的螺丝部，配线请用包装材料包装。
※ 出口产品的包装方法也相同。
图 5-1 监视器拆卸前
图
5-3
监视器部包装
减震材料
(泡沫塑料)
图 5-2 监视器底座部
监视器部
乙烯袋
包装箱
