Rev1.1

第 2 章包装要领书

2-8

4. HOD BOX

参照Ｅ５３０２７０００Ａ０进行包装。包装后，用牛皮纸胶带（宽度 50mm）把包装纸箱的盖封好。

图 4-1

Rev1.1

第 2 章包装要领书

2-9

5. 视觉监视器

把监视器用厂家指定的包装纸箱重新包装。

１）从支架上取下监视器。此时，不要把支架从机器主机上卸下来。

２）把监视器放到原来的包装箱里。此时，包装箱内有空隙时，请用气泡包装材料、泡沫塑料等减震材

料填满。

３）用牛皮纸胶带（宽度 50mm）封好包装箱盖子。另外，箱子上有包装方向指示，请注意。

４）监视器底座请按图所示用胶带封住角铁固定件的螺丝部，配线请用包装材料包装。

※ 出口产品的包装方法也相同。

图 5-1 监视器拆卸前

图

5-3

监视器部包装

减震材料

(泡沫塑料)

图 5-2 监视器底座部

监视器部

乙烯袋

包装箱

Rev1.1

第 2 章包装要领书

2-10

6. 信号灯

１）把信号灯塔组件（４０００３２６５）用

厂家指定的包装箱进行重新包装。

２）螺母、垫片（附属品）也一起包装。

注）用防震包装塑料罩保护进行包装。

(小室内信号等也同样包装)

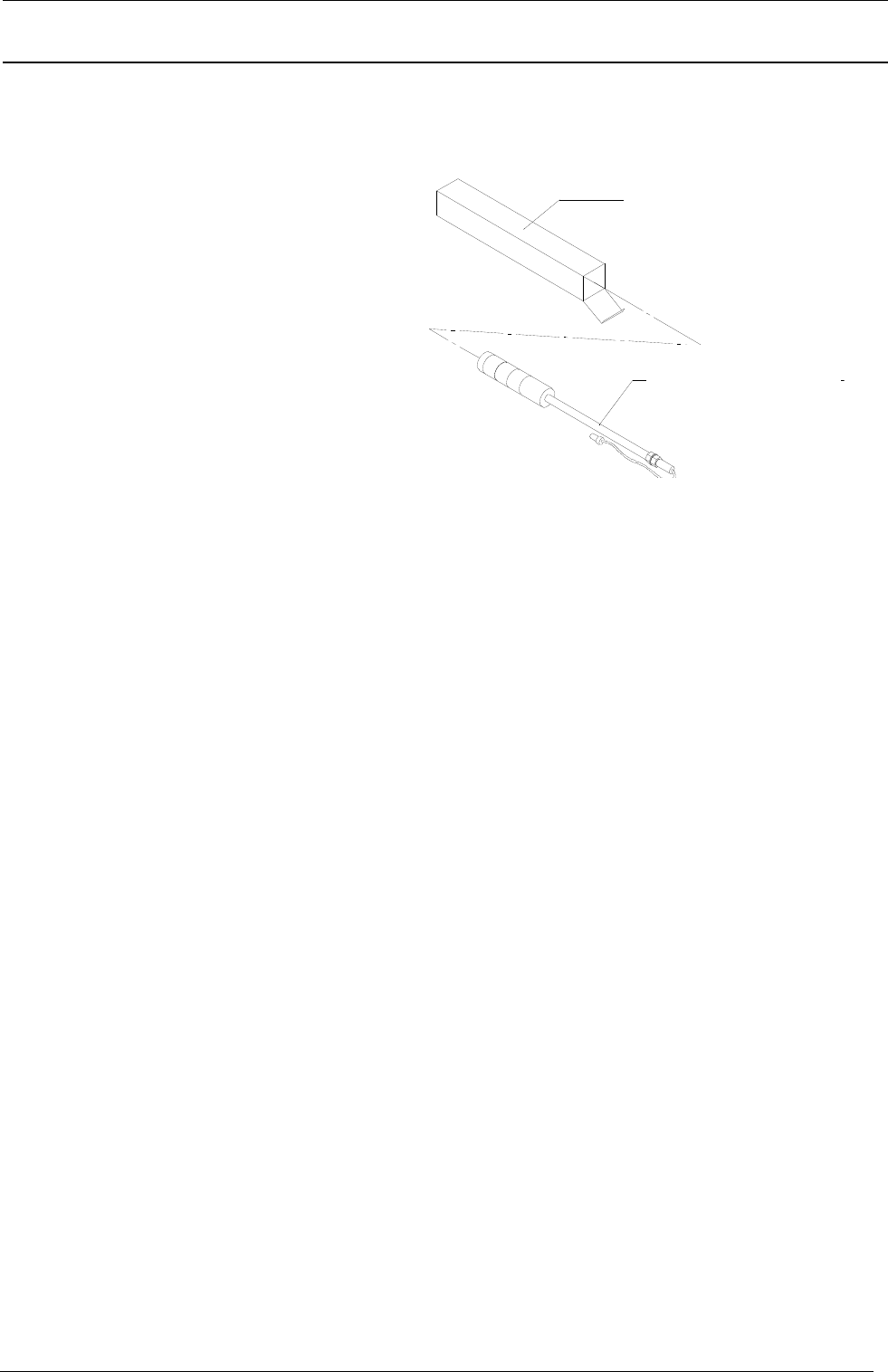

图 6-1

（信号灯塔、蜂鸣器组件)

信号灯塔组件

包装纸箱
