Rev1.1 第 2 章 包装要领书 2-10 6. 信号灯 １） 把信号灯塔组件 （４０００３２６５） 用 厂家指定的包装箱进行重新包装。 ２） 螺母、 垫片 （附属品） 也一起包装。 注 ） 用防震包装塑料罩保护进行包装。 (小室内信号等也同样包装) 图 6-1 （ 信号灯塔 、 蜂鸣器组件 ) 信号灯塔组件 包装纸箱
Rev1.1
第 2 章 包装要领书
2-9
5. 视觉监视器
把监视器用厂家指定的包装纸箱重新包装。
１） 从支架上取下监视器。此时，不要把支架从机器主机上卸下来。
２） 把监视器放到原来的包装箱里。此时，包装箱内有空隙时，请用气泡包装材料、泡沫塑料等减震材
料填满。
３） 用牛皮纸胶带（宽度 50mm）封好包装箱盖子。另外，箱子上有包装方向指示，请注意。
４） 监视器底座请按图所示用胶带封住角铁固定件的螺丝部，配线请用包装材料包装。
※ 出口产品的包装方法也相同。
图 5-1 监视器拆卸前
图
5-3
监视器部包装
减震材料
(泡沫塑料)
图 5-2 监视器底座部
监视器部
乙烯袋
包装箱
Rev1.1
第 2 章 包装要领书
2-10
6. 信号灯
１） 把信号灯塔组件（４０００３２６５）用
厂家指定的包装箱进行重新包装。
２） 螺母、垫片（附属品）也一起包装。
注）用防震包装塑料罩保护进行包装。
(小室内信号等也同样包装)
图 6-1
（信号灯塔、蜂鸣器组件)
信号灯塔组件
包装纸箱
Rev1.1
第 2 章 包装要领书
2-11
7. KB支架组、鼠标板
１） 将 KB 连接电缆和鼠标连接电缆从主机上拔下。
２） 将 KB 架和 KB 铰链的固定螺丝取下，从主机上卸下 KB 支架组、鼠标板。
３） 折叠 KB 座、鼠标板，用气泡包装材料将 KB 支架组整体、鼠标板包好，与附件放在同一箱内。

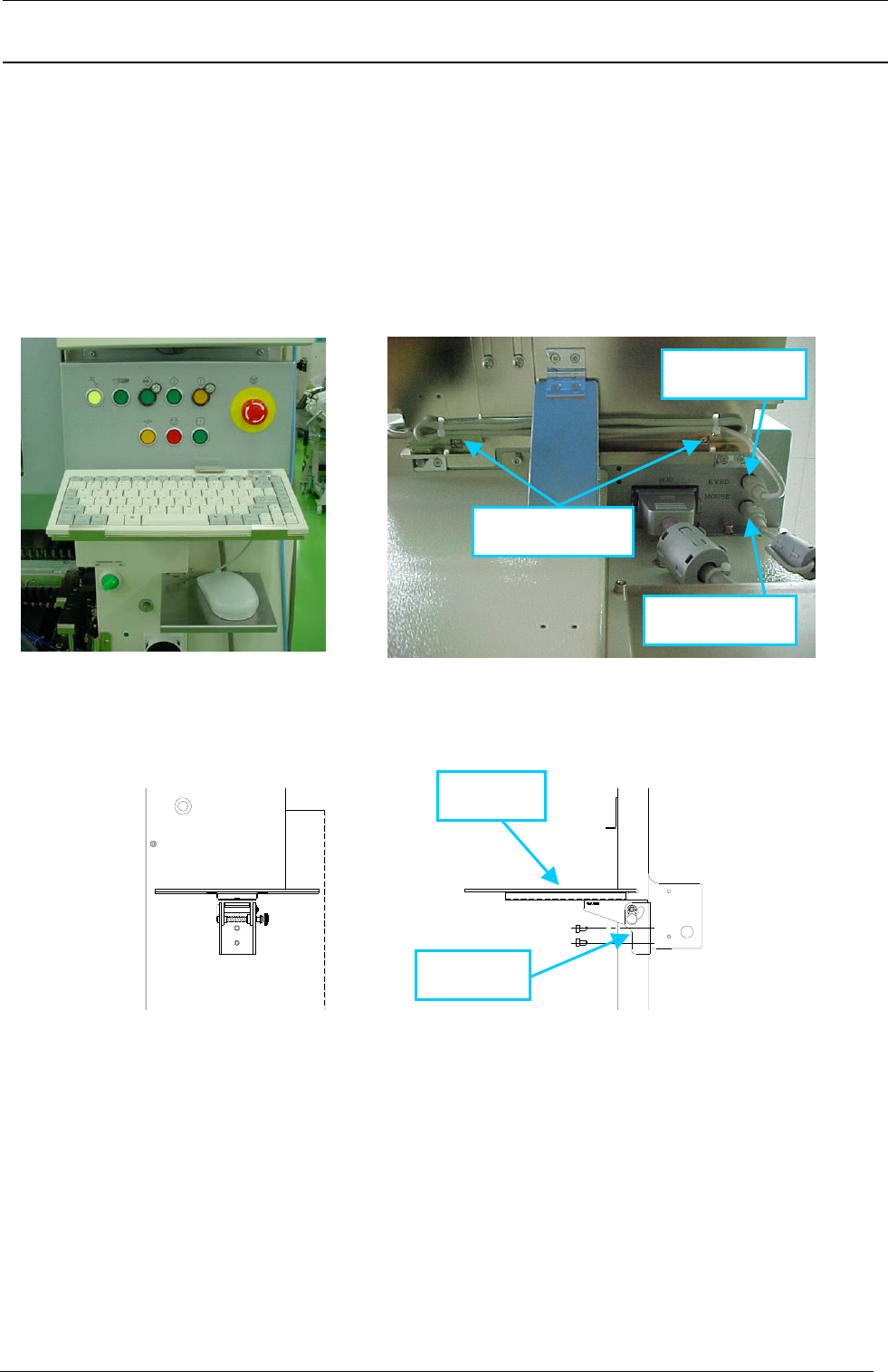

图 7-3 鼠标板周围
图 7-1 取下鼠标前 图 7-2 键盘支架反面
键盘连接部
鼠标连接部
M
4 × 8, 有头螺丝
鼠标板
键盘铰链
