Rev1.1 第 2 章包装要领书 2-13 9. 空气关系１）请从空气组件 A 部卸下空气软管，如下图所示卷成圆形。 ③ 放入调节螺栓用固定螺母的凹部。 ①② 不要拆卸。２）用气泡包装材料包好机械手阀门。图 9-1 气泡包装材料纤维丝胶带放入乙烯袋，用纤维丝胶带封口。

Rev1.1

第 2 章包装要领书

2-12

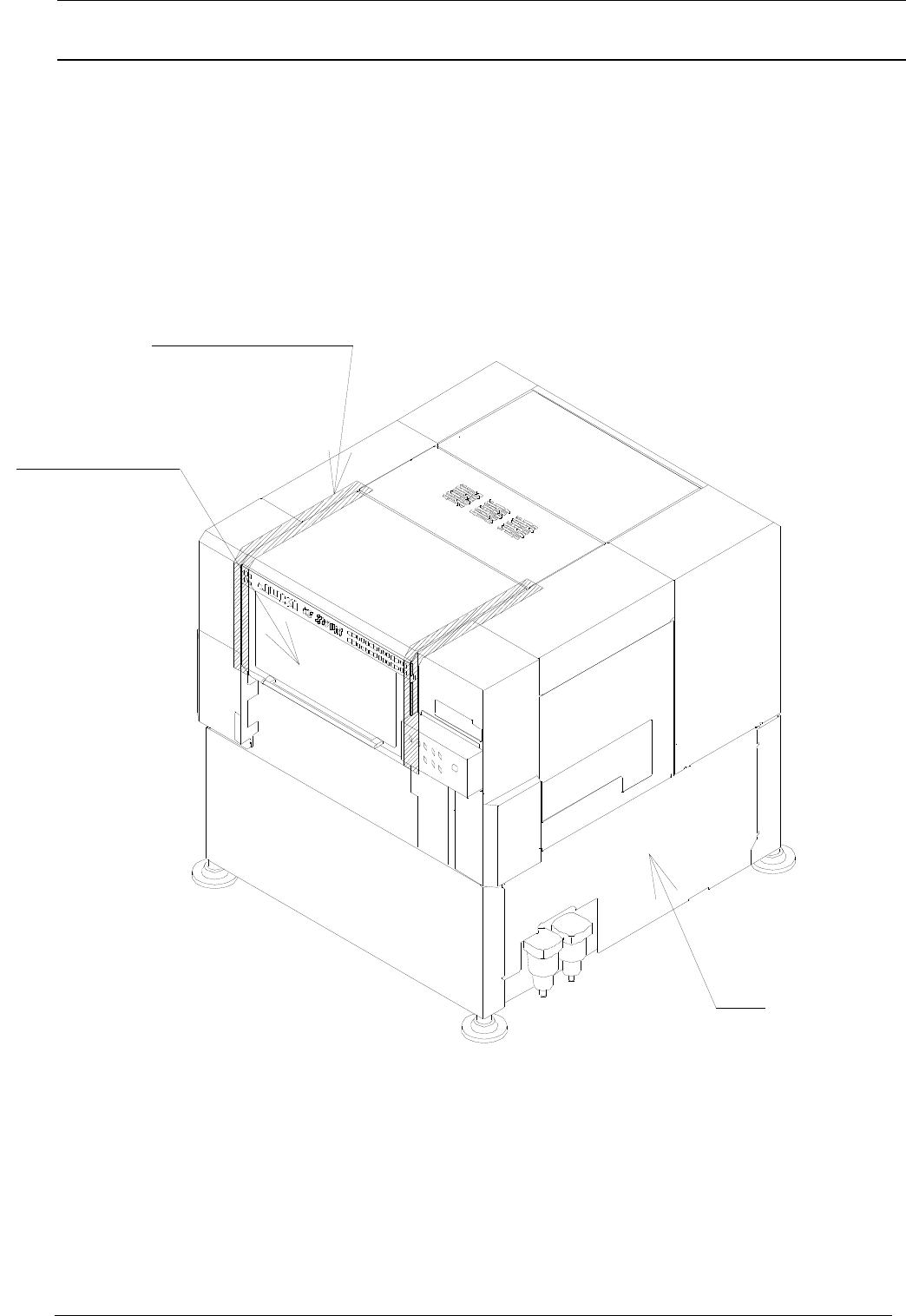

8. 安全防护罩

请用纤维丝胶带固定好安全防护罩，不要让它打开。

图 8-1

纤维丝胶带

主机

安全防护罩 F

Rev1.1

第 2 章包装要领书

2-13

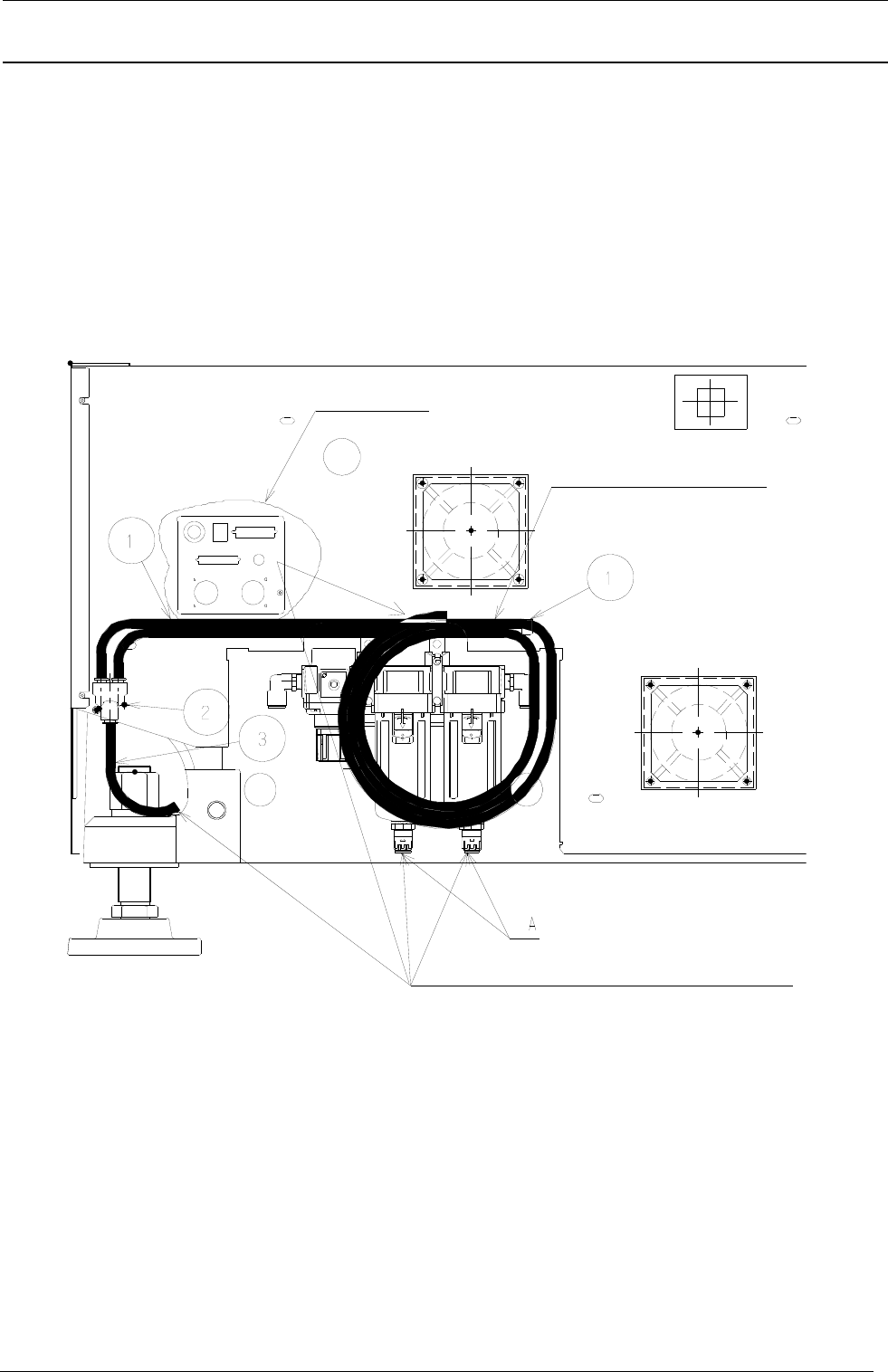

9. 空气关系

１）请从空气组件 A 部卸下空气软管，如下图所示卷成圆形。③放入调节螺栓用固定螺母的凹部。

①②不要拆卸。

２）用气泡包装材料包好机械手阀门。

图 9-1

气泡包装材料

纤维丝胶带

放入乙烯袋，用纤维丝胶带封口。

Rev1.1

第 2 章包装要领书

2-14

10. LCD监视器

１）如图 10-1 所示卸下蝶形螺丝和轴位螺钉。仅把与图相反侧的轴位螺钉拧松，不要全部卸下来。

图 10-1

２）从主机上把 LCD 卸下来。

３）卸下 LCD 上的插头，用纤维丝带固定到主机的护罩上。

４）放入 LCD 监视器包装箱（G001）进行包装。(安装螺丝也一起包装)

５）用牛皮纸胶带（宽度 50mm）封好包装箱盖。

轴位螺钉

蝶形螺丝
