13 WF 3 TX 系列 维护 维护料带割刀 15分钟 2 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T31、T34、T54 易损件： 耗材： C26、C27、C28 www.asm-smt.com 7 松开锁定位置。 8 推回放气螺丝上的球体。 9 按压扳机直到有润滑脂溢出。 10 清除润滑脂。 11 将悬臂移到中部。 …
13 WF 3 TX 系列 维护 维护料带割刀 15分钟 1 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T31、T34、T54
易损件： 耗材：
C26、C27、C28
www.asm-smt.com

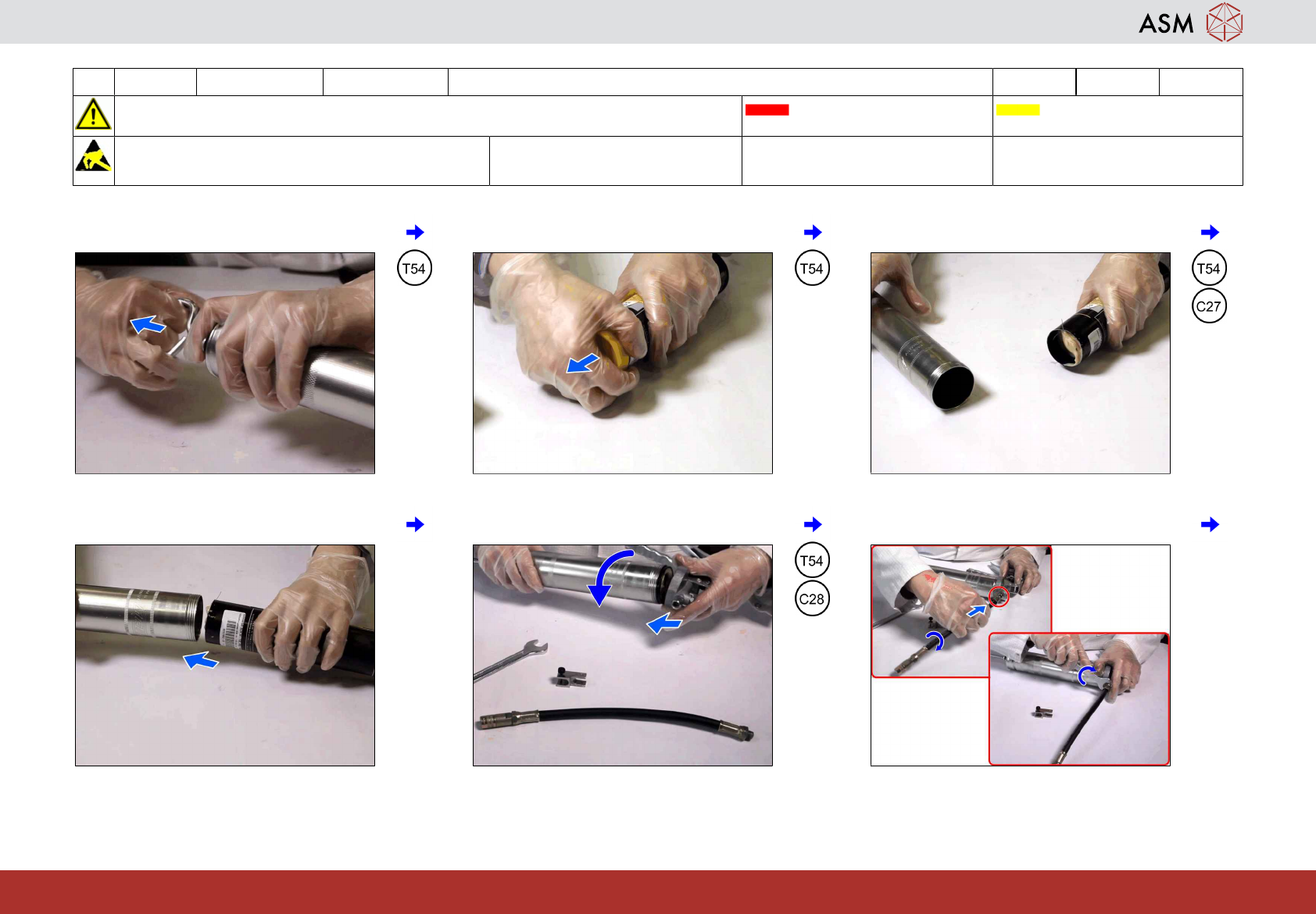

1 将阀门推杆拉回到锁定位置。
2
拧开顶部的螺钉。
3
准备好弹筒式润滑脂。
4 将弹筒式润滑脂插入润滑枪。
5
闭合润滑枪。
6
安装带有液压接口 Y 轴的软管。
13 WF 3 TX 系列 维护 维护料带割刀 15分钟 2 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T31、T34、T54
易损件： 耗材：
C26、C27、C28
www.asm-smt.com
7 松开锁定位置。
8
推回放气螺丝上的球体。
9
按压扳机直到有润滑脂溢出。
10 清除润滑脂。
11
将悬臂移到中部。
12
拧松固定螺钉 (1)。
13 WF 3 TX 系列 维护 维护料带割刀 15分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T31、T34、T54
易损件： 耗材：
C26、C27、C28
www.asm-smt.com
13 取下废料滑道。
14
将润滑枪放在喷嘴 (1) 处。
15
按压扳机直到有润滑脂溢出。
16 在切割器的另外一面重复步骤 12 到 13.
17
将刷子蘸一点润滑脂。
18
将润滑脂涂抹在整条固定刀片上。
