13 WF 3 TX 系列 维护 维护料带割刀 15分钟 4 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T31、T34、T54 易损件： 耗材： C26、C27、C28 www.asm-smt.com 19 擦除切割器两边过多的润滑脂。 20 放回废料滑道并固定两侧的螺钉（1 和 2）。 21 为其他料带切割器重复上述步骤。
13 WF 3 TX 系列 维护 维护料带割刀 15分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T31、T34、T54
易损件： 耗材：
C26、C27、C28
www.asm-smt.com
13 取下废料滑道。
14
将润滑枪放在喷嘴 (1) 处。
15
按压扳机直到有润滑脂溢出。
16 在切割器的另外一面重复步骤 12 到 13.
17
将刷子蘸一点润滑脂。
18
将润滑脂涂抹在整条固定刀片上。
13 WF 3 TX 系列 维护 维护料带割刀 15分钟 4 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T31、T34、T54
易损件： 耗材：
C26、C27、C28
www.asm-smt.com
19 擦除切割器两边过多的润滑脂。
20
放回废料滑道并固定两侧的螺钉（1 和
2）。
21
为其他料带切割器重复上述步骤。

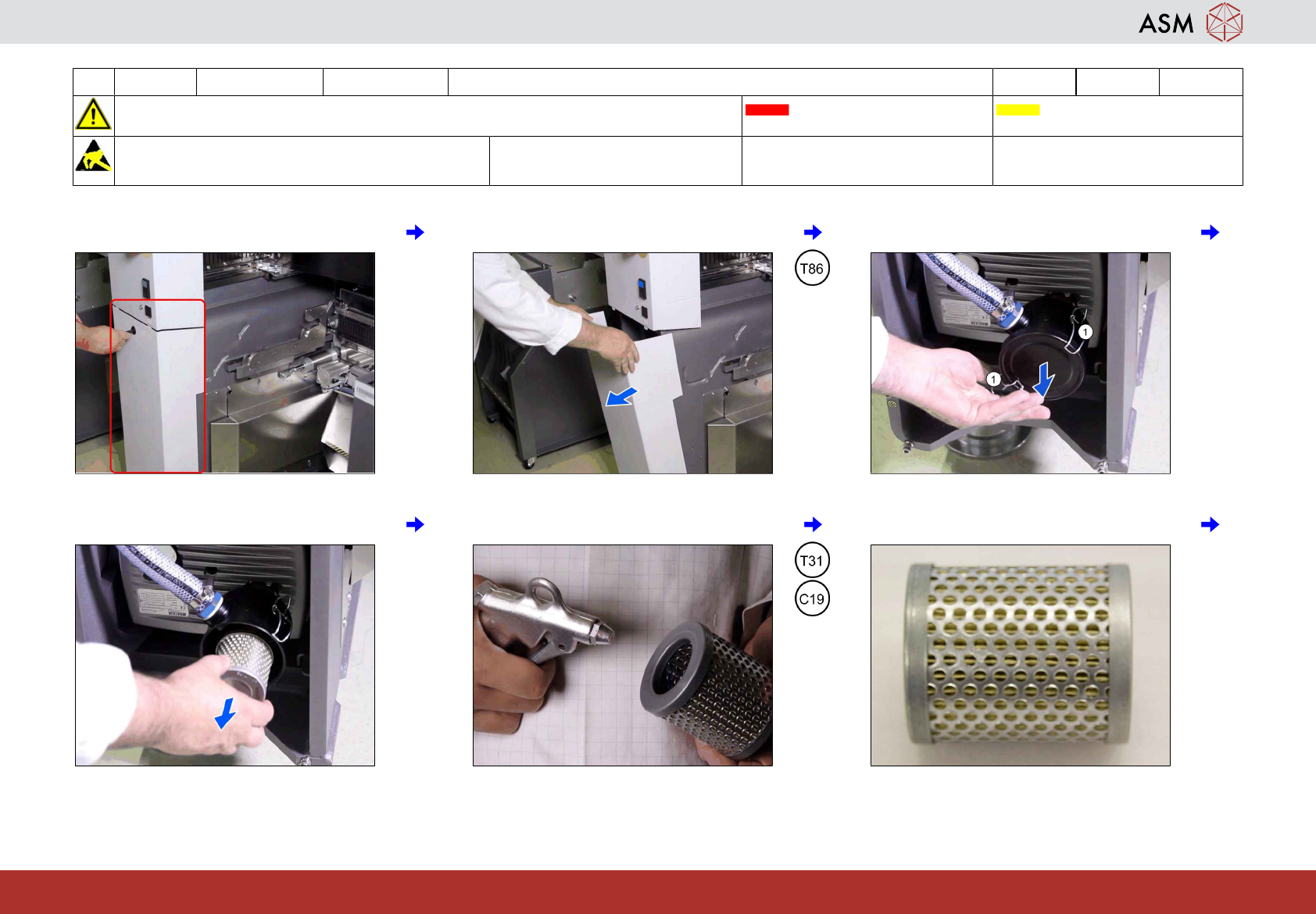

14 WF 3 TX 系列 维护 检查/替换真空泵过滤盘 4分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T31、T86
易损件： 耗材：
C19
www.asm-smt.com
1 泵位置。
2
打开面板。
3
打开边缘固定夹 (1) 并拆下盖子。
4 拆卸真空过滤器。
5
清洁真空过滤器。
6
如正常，转至步骤 8。
