2 ÎNTREȚINERE PREVENTIVĂ
2.5 ÎNTREȚINERE LUNARĂ
18 MANUAL de ÎNTREȚINERE E By DEK 04/2019

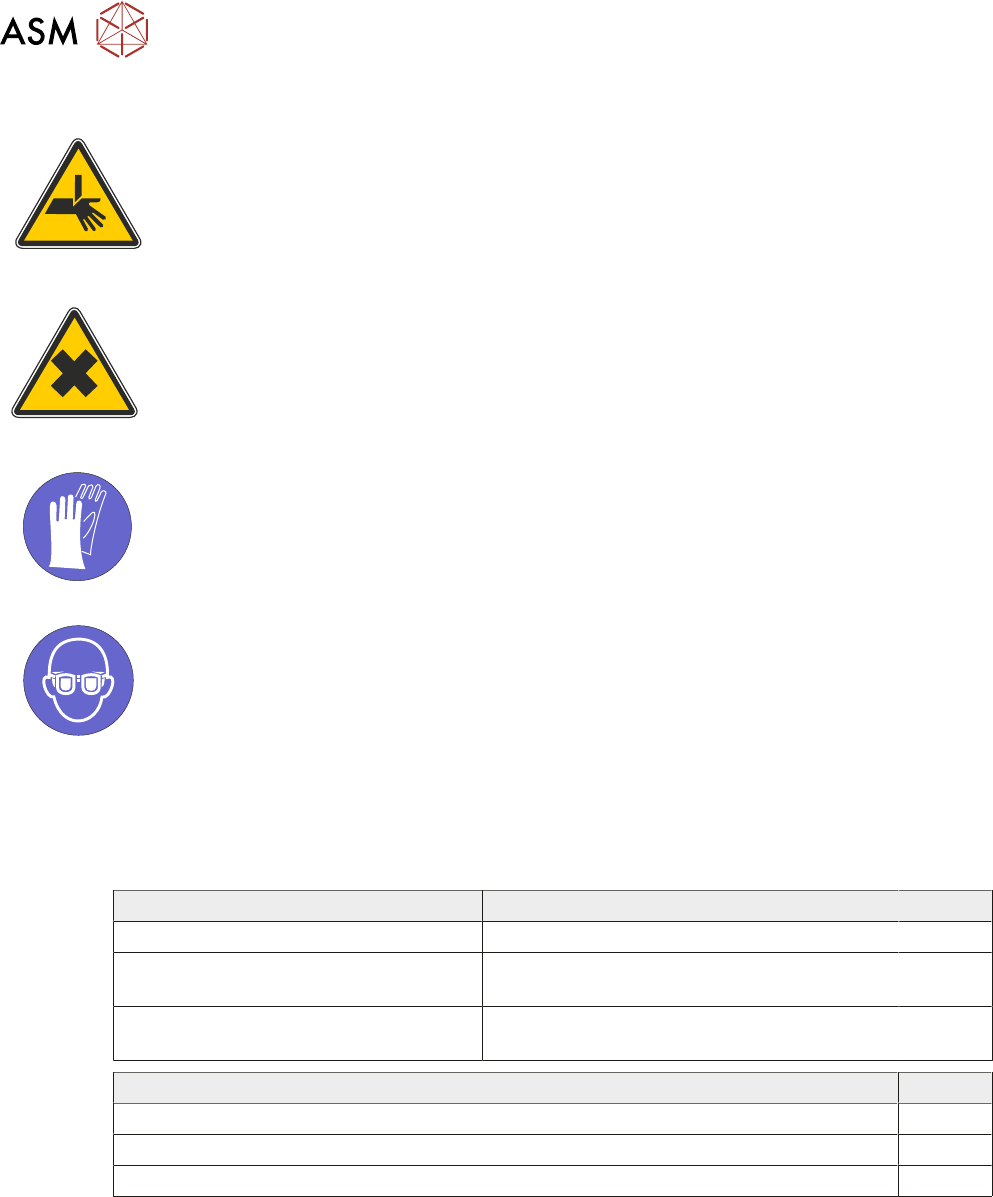

2.5.4 Procedura de Întreținere pentru Luna 2
AVERTISMENT
CLAMPURILE PLĂCII. PENTRU EVITAREA LEZIUNILOR, TREBUIE AVUTĂ O
GRIJĂ EXTREMĂ ATUNCI CÂND SE LUCREAZĂ ÎN ZONA TOOLING A
APARATULUI. FOLIILE DE PE FAȚA ȘI SPATELE CLAMPURILOR PLĂCII SUNT
FOARTE ASCUȚITE.
AVERTISMENT
SUBSTANȚE DĂUNĂTOARE. ȘERVEȚELE UMEDE ȘI SOLUȚIILE PENTRU
CURĂȚARE POT CONȚINE SUBSTANȚE PERICULOASE PENTRU SĂNĂTATE.
CÂND SE FOLOSESC ȘERVEȚELELE UMEDE ȘI SOLUȚIILE DE CURĂȚARE,
TREBUIE SĂ SE ADERE STRICT LA FIȘELE CU INFORMAȚII DE SIGURANȚĂ ALE
PRODUCĂTORULUI.
OBLIGATORIU
POT FI PREZENTE SUBSTANȚE CHIMICE TOXICE. TREBUIE FOLOSITE MĂNUȘI
DE PROTECȚIE.
OBLIGATORIU
POT FI PREZENTE SUBSTANȚE CHIMICE TOXICE. PURTAȚI OCHELARI DE
PROTECȚIE.
2.5.4.1 Verificare Aliniere SPC și Rotații Aparat
Completați detaliile: 2.5.1 "Verificare Aliniere SPC" [}14] și 2.5.2 "Număr Rotații Aparat" [}14].
2.5.4.2 Software
Verificare Software Înregistrare Bifați
Verificați setările de dată și oră.
Verificați opțiunile încărcate de
software.
Verificați că versiunea software-ului
este cea mai nouă.
Vizualizare Istoric Evenimente Bifați
Verificați erorile de inițializare.
Verificați erorile poziției stencil-ului (31210, 31211, 31212).
Verificați erorile camerei (31207, 31208).
2 ÎNTREȚINERE PREVENTIVĂ
2.5 ÎNTREȚINERE LUNARĂ
MANUAL de ÎNTREȚINERE E By DEK 04/2019 19
2.5.4.3 Întreținere Lunară
Înainte de a începe Întreținerea Lunară, asigurați-vă că a fost realizată Întreținerea Zilnică.
Modul Controlarea Mediului Înconjurător Bifați
Inspectați filtrele de aer să fie curate/ înlocuite (așa cum este detaliat în manualul
echipamentului).
Verificați pentru vreo scurgere în sistem.
Verificați că sistemul menține temperatura (așa cum este detaliat în manualul
echipamentului).
Curățitor Under Stencil Bifați
Îndepărtați orice reziduri și curățați rulmenții liniari.
Consultați 3.12 "CURĂȚITOR UNDER STENCIL" [}68].
Îndepărtați orice reziduri și curățați ansamblurile magnetului.
Consultați 3.12 "CURĂȚITOR UNDER STENCIL" [}68].
Verificați că mecanismul de alimentare a materialului funcționează corect.
Verificați condiția lamelor squeegee-ului. Lamele squeegee-ului pot fi înlocuite la
fiecare 6 luni.
Verificați că mecanismul de curățare se ridică și se coboară încet.
Verificați înălțimea stencil-ului de curățare.
Verificați că solventul distribuie și că are o presiune adecvată.
Verificați că solventul distribuie în mod egal pe suprafața materialului.
Verificați condiția tuturor furtunurilor și a conexiunilor.
Verificați operarea unității de filtrare în vid.
Efectuați o rotație USC și confirmați funcționarea corectă.
Pompați solventul USC timp de 10 secunde, pentru a păstra bara spray-ului fără pastă.
Verificați rezervorul extern cu solvent dacă are scurgere de solvent, scurgeți-l într-un
recipient adecvat pentru solvent.
Consultați 3.13 "REZERVOR EXTERN DE SOLVENT" [}69].
Întreținere Generală Bifați
Curățați rail-urile de transport de pastă sau reziduuri.
Verificați condiția clamp-urilor plăcii.
Verificați placa de tooling manual de pastă și reziduri, aplicați un strat de ulei slab.
Consultați 3.1 "RISING TABLE" [}57].
Îndepărtați orice reziduuri și curățați ghidul rulmenților liniari verticali ai rising table.
Consultați 3.1 "RISING TABLE" [}57].
Îndepărtați orice reziduuri și curățați șurubul pentru rising table.
Consultați 3.1 "RISING TABLE" [}57].
Îndepărtați orice reziduuri și curățați barele clatter.
Consultați 3.11 "SISTEM RAIL" [}67].
Îndepărtați orice reziduuri și curățați ghidul rulmenților liniari verticali ai rail-ului de
transport. Consultați 3.11 "SISTEM RAIL" [}67].
Rotați clamp-urile plăcii, asigurând o funcționare ușoară.
Rotați placa Test 265test1 pe rail-urile de transport, asigurând o funcționare ușoară.
Inspectați tooling pins/ansambluri/module pentru purtare.
2 ÎNTREȚINERE PREVENTIVĂ
2.5 ÎNTREȚINERE LUNARĂ
20 MANUAL de ÎNTREȚINERE E By DEK 04/2019
2.5.4.4 Verificare Lunară a Hardware-ului
Siguranța Aparatului Bifați
Verificați funcționarea sistemului de cuplare a capacului.
Verificați funcționarea butonului de oprire de urgență.
Examinați condiția cablului de intrare în rețea.
Verificați că toate cablurile de împământare și punctele de legătură sunt conectate.
Comutați toate farurile de baliză.
Pneumatice Bifați
Verificați că întrerupătorul presiunii aerului este setată la 3 bari.
Verificați că regulatorul de admisie a aerului este setat la 5 bari.
Verificați dacă țevile au vreo scurgere de aer.
Verificați și goliți capcana cu apă a liniei de aer.
Verificați și goliți capcana cu apă a liniei de aer pe Unitatea de Control Grid-Lok.
Schimbare Stencil Bifați
Îndepărtați și curățați tava pentru auto picurare.
Consultați 3.9 "SCHIMBARE MECANISM STENCIL" [}65].
Extindeți complet pistoanele telescopice ale tăvii pentru auto picurare și curățați-le.
Consultați 3.9 "SCHIMBARE MECANISM STENCIL" [}65].
Curățați mânerul stop-ului stencil-ului/ actuatorului stencil-ului.
Repotriviți tava de auto picurare și verificați funcționarea mecanismului de schimbare a
stencil-ului.
Chase Bifați
Inspectați condiția firelor, conexiunilor și a țevilor pneumatice.
Verificați funcționarea clamp-urilor chase-ului.
Curățați și lubrificați cu ulei slab rulmenții omni track și porțiunea de sub chase.
Consultați 3.5 "RULMENȚI OMNI TRACK CHASE" [}61].
Curățați stencil-ul la senzorul central.
Consultați 3.6 "C CHASE AL APARATULUI" [}62].
Îndepărtați orice reziduuri și curățați frizele de ghidare a stencil-ului.
Consultați 3.6 "C CHASE AL APARATULUI" [}62].
Îndepărtați orice reziduuri și curățați arcurile de ghidare ale stencil-ului.
Consultați 3.6 "C CHASE AL APARATULUI" [}62] /
3.7 "STENCIL CU LĂȚIME AJUSTABILĂ (AWSM)" [}63].
Îndepărtați orice reziduuri și curățați plăcuțele de sprijin.
Consultați 3.6 "C CHASE AL APARATULUI" [}62] /
3.7 "STENCIL CU LĂȚIME AJUSTABILĂ (AWSM)" [}63].
Îndepărtați orice reziduuri și curățați bara actuator a pârghiei clamp-ului de stencil,
lubrificați cu unsoare slabă.
Consultați 3.7 "STENCIL CU LĂȚIME AJUSTABILĂ (AWSM)" [}63].
Asigurați-vă că conexiunea dintre bara actuator a pârghiei clamp-ului de stencil și
pârghia clamp-ului de stencil este lubrificată cu unsoare slabă.
Consultați 3.7 "STENCIL CU LĂȚIME AJUSTABILĂ (AWSM)" [}63].
Verificați funcționarea AWSM.
