4 UNITATEA DE FILTRAȚIE CU VACUUM CU INCALTAMINĂ (IBVF)
4.1 ÎNLOCUITOR DE FILTRU
MANUAL de ÎNTREȚINERE E By DEK 04/2019 71
4
UNITATEA DE FILTRAȚIE CU VACUUM CU INCALTAMINĂ (IBVF)
Se recomandă ca filtrele din unitățile de filtrare în vid să fie schimbate anual, cu numărul adecvat al
componentei listat în tabelul de mai jos:
Descriere Număr articol
IBVF Filtru Carbon 225093
OBSERVAȚIE
Ne-înlocuirea filtrelor sau folosirea componentelor care nu ating standardul, poate avea un impact
serios asupra eficienței curățirii stencil-ului.
4.1 ÎNLOCUITOR DE FILTRU
OBLIGATORIU
POT FI PREZENTE SUBSTANȚE CHIMICE TOXICE. TREBUIE FOLOSITE MĂNUȘI
DE PROTECȚIE.
OBLIGATORIU
POT FI PREZENTE SUBSTANȚE CHIMICE TOXICE. PURTAȚI OCHELARI DE
PROTECȚIE.
Pentru a înlocui oricare din filtrele unității de filtrare în vid, efectuați următoarele:
OBSERVAȚIE
Numere în paranteze de ex. (1), consultați numerele din graficele procedurii.
► Asigurați-vă că printer-ul este ÎNCHIS.
► Îndepărtați capacul frontal al printer-ului.
► Îndepărtați conducta de aer (1) din unitatea filtrului de carbon (3) folosind o șurubelniță sau o
cheie pentru a desface clama de siguranță (2).
1
2
3
4 UNITATEA DE FILTRAȚIE CU VACUUM CU INCALTAMINĂ (IBVF)
4.1 ÎNLOCUITOR DE FILTRU
72 MANUAL de ÎNTREȚINERE E By DEK 04/2019

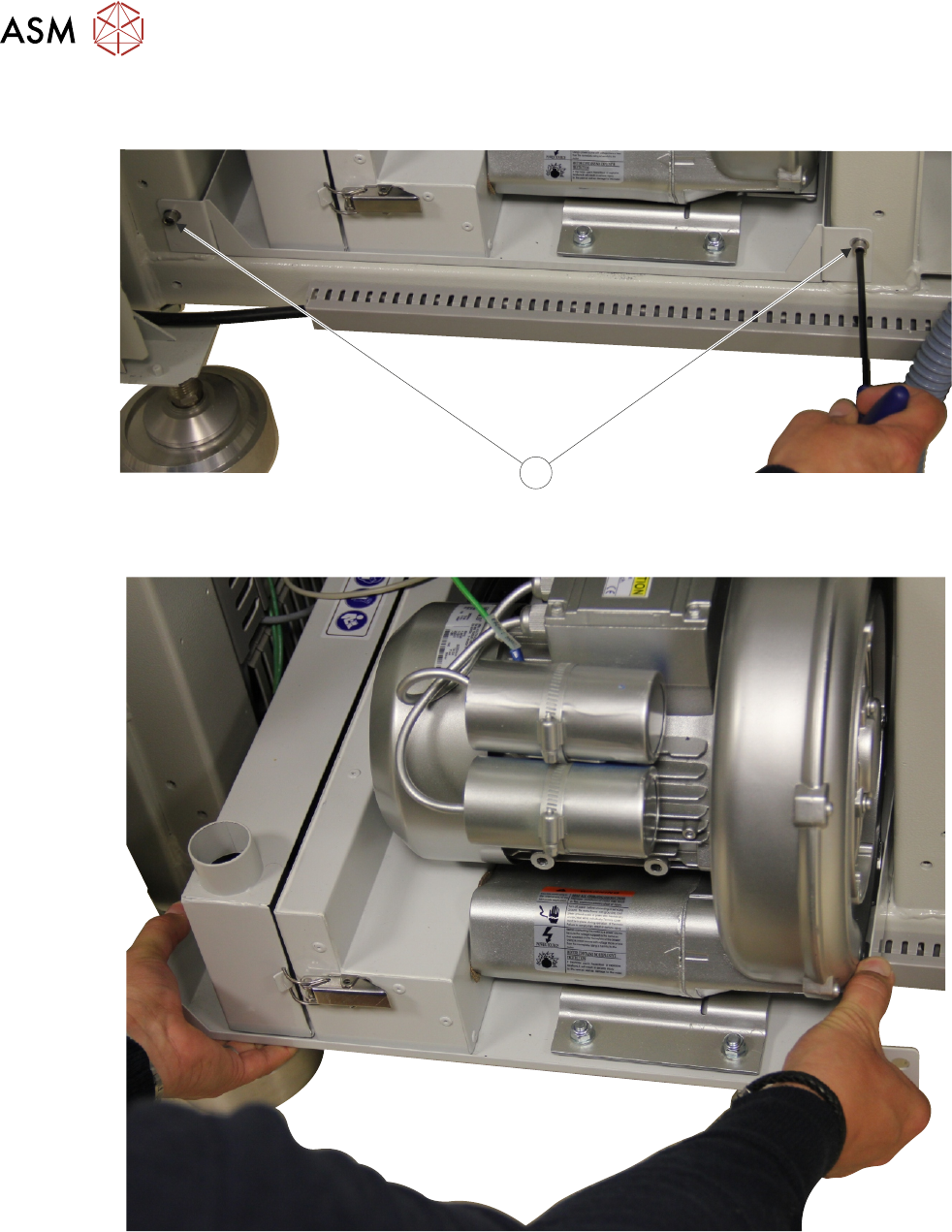

► Utilizând o cheie Allen de 6mm, îndepărtați cele două șuruburi (4), unul în partea stângă și
unul în dreapta unității de filtrare în vid.
4
► Cu atenție, trageți în afara printer-ului unitatea de filtrare în vid, asigurându-vă că cablurile nu
se lovesc și plasați-o pe podea.
4 UNITATEA DE FILTRAȚIE CU VACUUM CU INCALTAMINĂ (IBVF)
4.1 ÎNLOCUITOR DE FILTRU
MANUAL de ÎNTREȚINERE E By DEK 04/2019 73
► Deconectați conectorul rețelei (5) de la unitatea de filtrare în vid.
► Deconectați conectorul de comunicații (6) de la unitatea de filtrare în vid.
5
6
► Desfaceți clama care reține filtrul (7) pentru a detașa unitatea filtrului de carbon de la unitatea
de filtrare în vid.
7
► Înlăturați unitatea filtrului de carbon.
