4 UNITATEA DE FILTRAȚIE CU VACUUM CU INCALTAMINĂ (IBVF)
4.1 ÎNLOCUITOR DE FILTRU
MANUAL de ÎNTREȚINERE E By DEK 04/2019 73

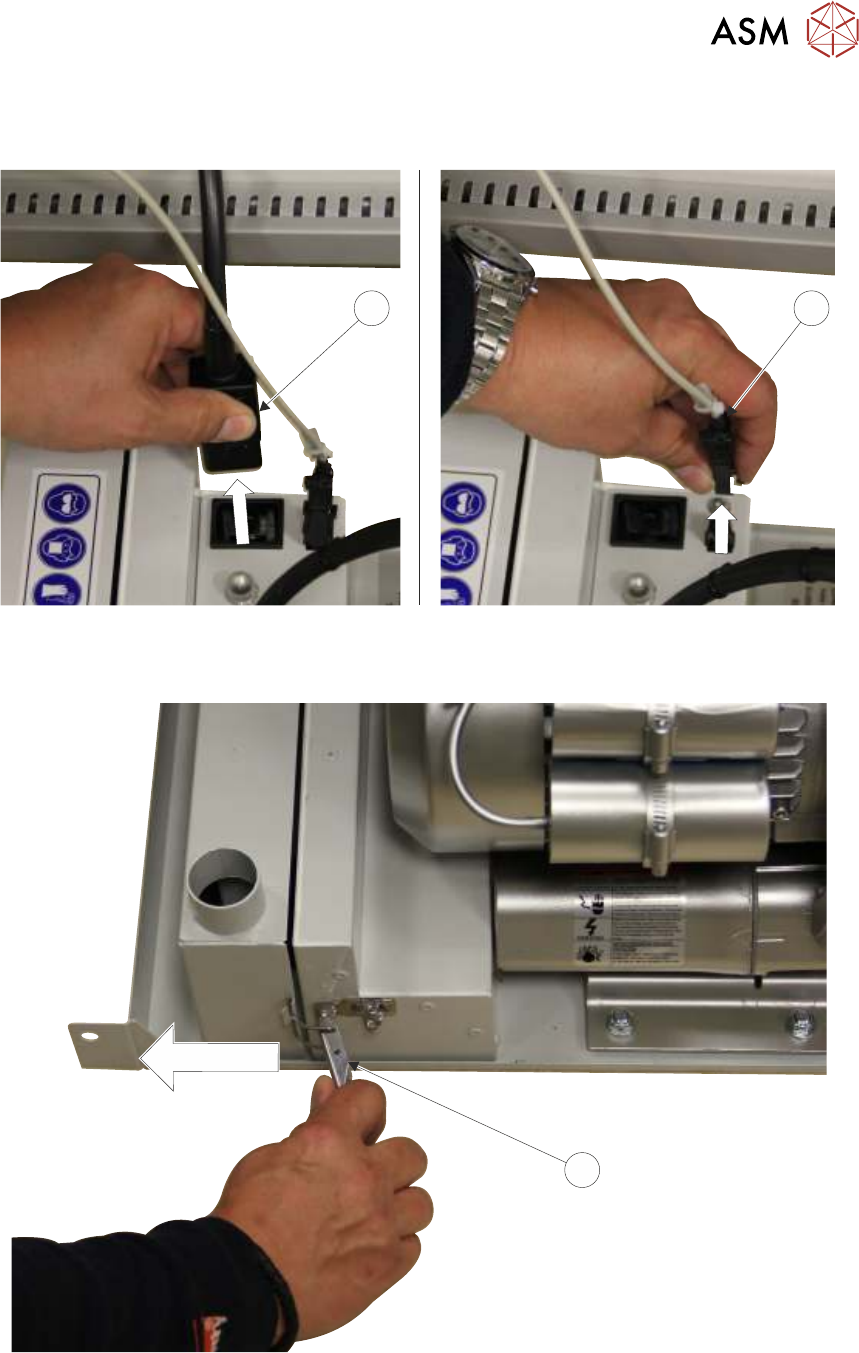

► Deconectați conectorul rețelei (5) de la unitatea de filtrare în vid.
► Deconectați conectorul de comunicații (6) de la unitatea de filtrare în vid.
5
6
► Desfaceți clama care reține filtrul (7) pentru a detașa unitatea filtrului de carbon de la unitatea
de filtrare în vid.
7
► Înlăturați unitatea filtrului de carbon.
4 UNITATEA DE FILTRAȚIE CU VACUUM CU INCALTAMINĂ (IBVF)
4.1 ÎNLOCUITOR DE FILTRU
74 MANUAL de ÎNTREȚINERE E By DEK 04/2019
► Ridicați unitatea pre-filtrului (8) din unitatea filtrului de carbon.
8
► Înlocuiți pre-filtrul așa cum se solicită și re-poziționați pre-filtrul în unitatea filtrului de carbon.
► Repoziționați unitatea filtrului de carbon în unitatea de filtrare în vid.
► Securizați unitatea filtrului de carbon cu ajutorul unei clame de reținere a filtrului.
► Reintroduceți unitatea de filtrare sub vid și fixați cu ajutorul șuruburilor de fixare.
► Remontați și fixați conducta de aer la unitatea cu filtru de carbon.
► Repoziționați panoul eliminat mai devreme.
