6-5 Board 定义 < 原点 X> 编辑框 设定 PCB 安装原点的 X 坐标。 < 原点 Y> 编辑框 设定 PCB 安装原点的 Y 坐标。 在 < 原点 X> 或 < 原点 Y> 单 击光标， 再单击 <8. 示教 > 领域的” 移动” 或” 得到” 按钮时， 可以利 用在组合框中选择的组合 框进行贴装原点的示教。 <6. 示教 > 领域 用于…
6-4
Samsung Component Placer SM471 Administrator
’
s Guide

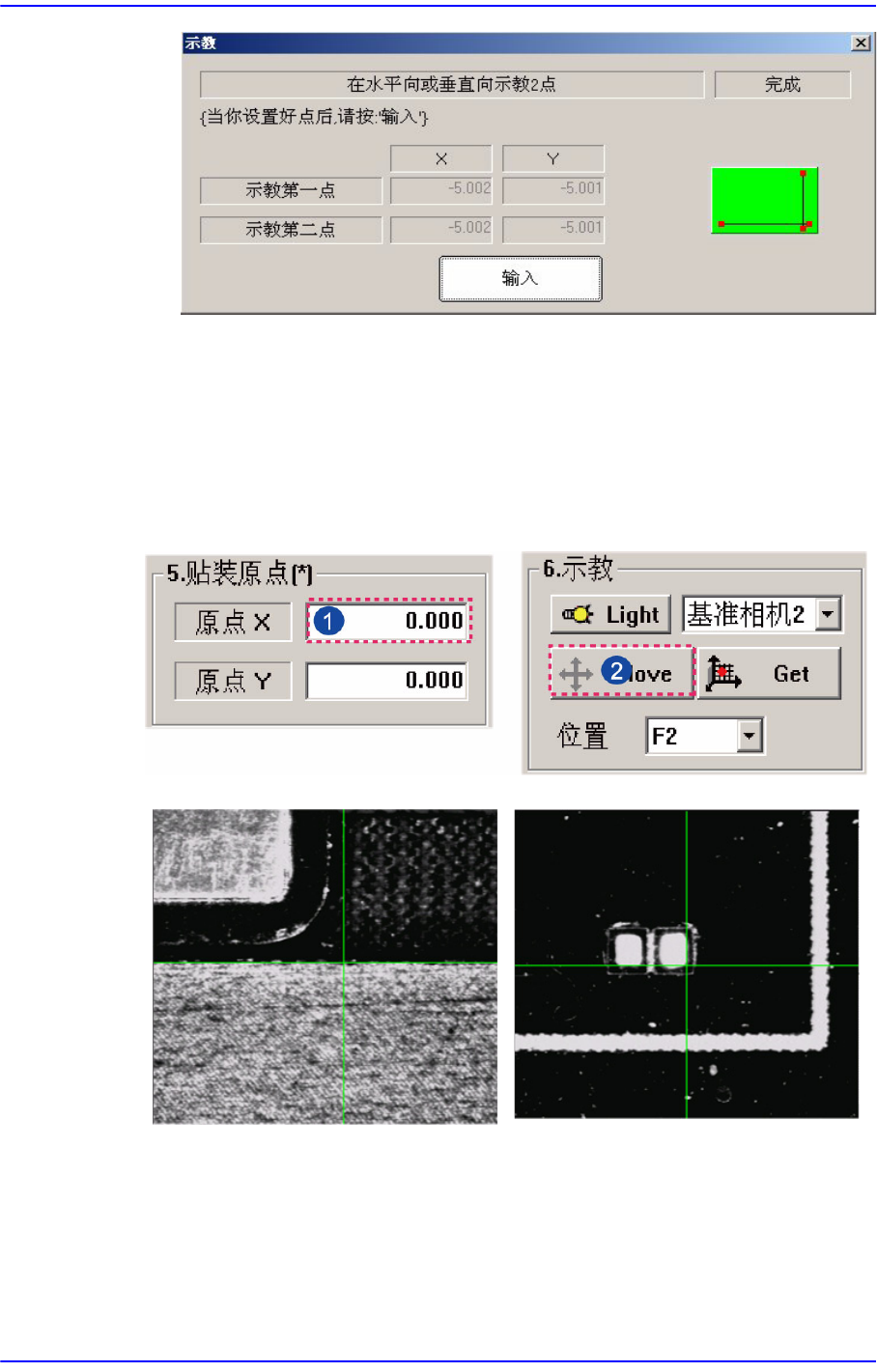

示教完两个点后，按下” 输入”键就结束初始角度的示教。
<5. 贴装原点> 领域
设定PCB 的安装原点。 此原点定义为从System的PCB Origin到PCB 基板贴装原
点之间的距离。以设置的坐标为基准设置进行作业的Board 的基准点。
一般定为与Stopper距离较近的模式。
<Array 板时很难适用>
<Array 板时容易适用>
6-5
Board
定义
<原点X> 编辑框
设定PCB 安装原点的X 坐标。
<原点Y> 编辑框
设定PCB 安装原点的Y 坐标。在<原点X> 或< 原点Y>单击光标，再单击<8.
示教> 领域的” 移动”或” 得到”按钮时， 可以利用在组合框中选择的组合
框进行贴装原点的示教。
<6. 示教> 领域
用于回转XY, Z轴驱动电动机在组合框中选择的对象移动到指定的坐标位置或
用于获取当前坐标位置。

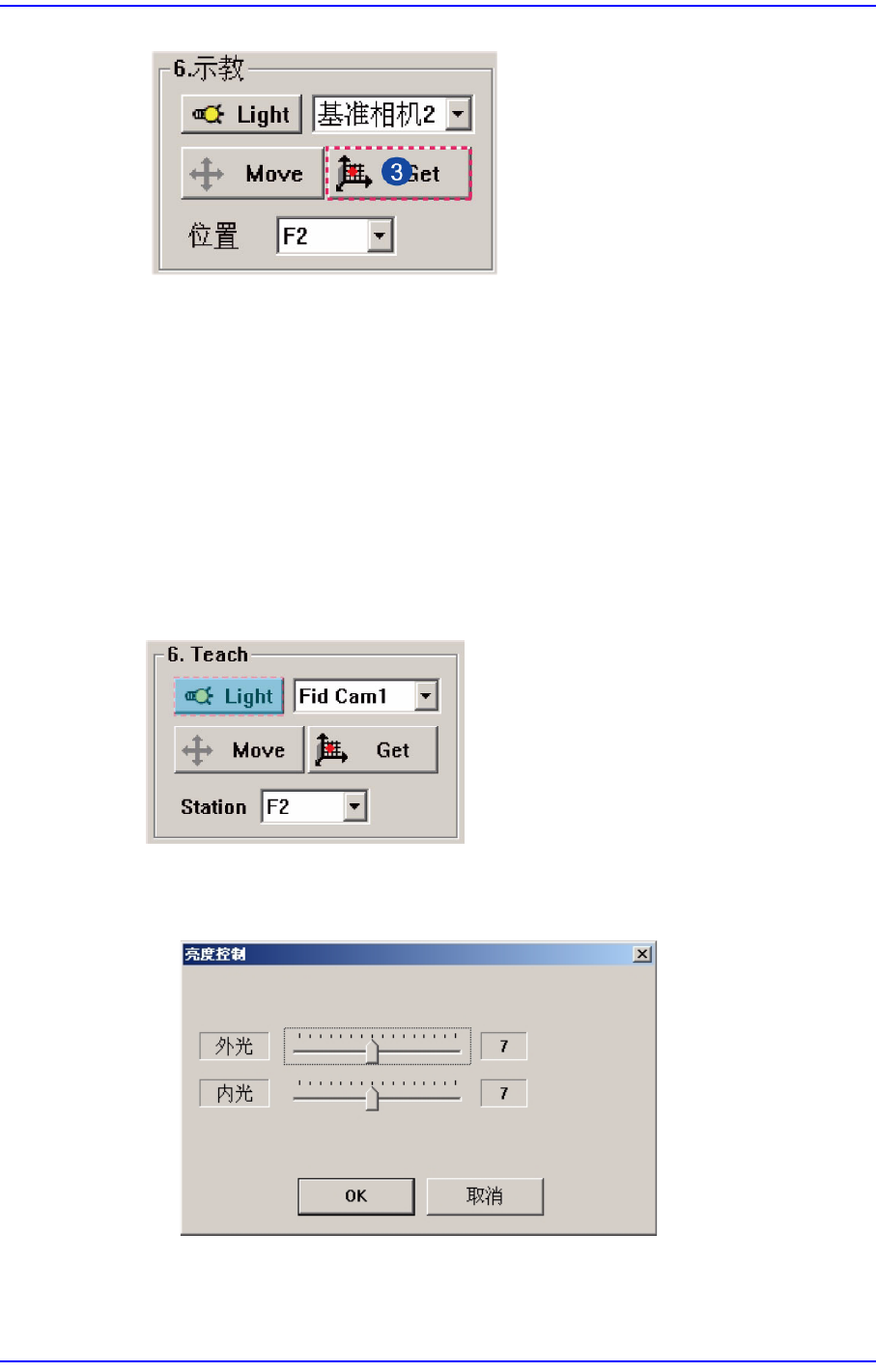

<Light> 按钮
设定识别部品用Fiducial 照相机的照明度。按下此按钮时，显示以下画面。
组合框
用于回转XY, Z轴驱动电动机选择移动到指定坐标位置的对象或用于选择想
6-6
Samsung Component Placer SM471 Administrator
’
s Guide
要获取当前坐标的对象。可选择的对象如下。
基准相机2: 选择基准相机。
基准相机4: 选择基准相机。
头1 ~ 头10: 选择1号 ~ 10号头。
头7 ~ 头20: 选择7号 ~20号头。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。此时，在点击 <Move> 按钮之
前应该用鼠标点击跟坐标有关的对象(Place Origin, MoveZ)。
<位置> 组合框
F2
工作区域，选择前面传送带区段。
R2
工作区域，选择后面传送带区段。
<Get> 按钮
以组合框中选择的对象为基准获取 XY, Z轴坐标。此时，在点击 <Get> 按钮
之前应该用鼠标点击跟坐标有关的对象(Place Origin, MoveZ)。
<7. 板的大小> 领域
设定板的尺寸。
<X> 编辑框
输入PCB电路板的长度。
<Y> 编辑框
输入PCB电路板的宽度。
<传送轨道宽度> 按钮
可手动调整输送机的宽度。在旁边的编辑框中输入 Conveyor宽度后点击此
按钮，以相应尺寸调节 Conveyor 宽度。
备 注 本设备可以使用的PCB 尺寸如下。
最大 510L ×460W× 4.2H [ mm ] - Single Lane
460L×250W × 4.2H [ mm ] - Dual Lane
最小 50L×40W×0.38H [ mm ]
<8. 操作> 领域
设定PCB 的作业必要的各项数据。
