6-19 Board 定义 < 装置 > 组合框 用于旋转 XY 轴驱动电动机选择移动到 指定坐标位置的对象或者用于选择 想 要获取当前坐标的对象。 可选择的对象如下。 基准相机 2: 选择基准相 机。 基准相机 4: 选择基准相 机。 <Move> 按钮 组合框中选择的对象移动到指 定的坐标位置。 运行 “ Move ” 之前， 先要 用鼠 标单击需要移动的位置的坐标 值对应的 Grid 的 s…
6-18
Samsung Component Placer SM471 Administrator
’
s Guide
3拼板: 多片PCB的每一个单片上有3 个PCB 补偿用基准标记。
4拼板: 多片PCB的每一个单片上有4个PCB补偿用基准标记。
<2. 标记位置> 领域

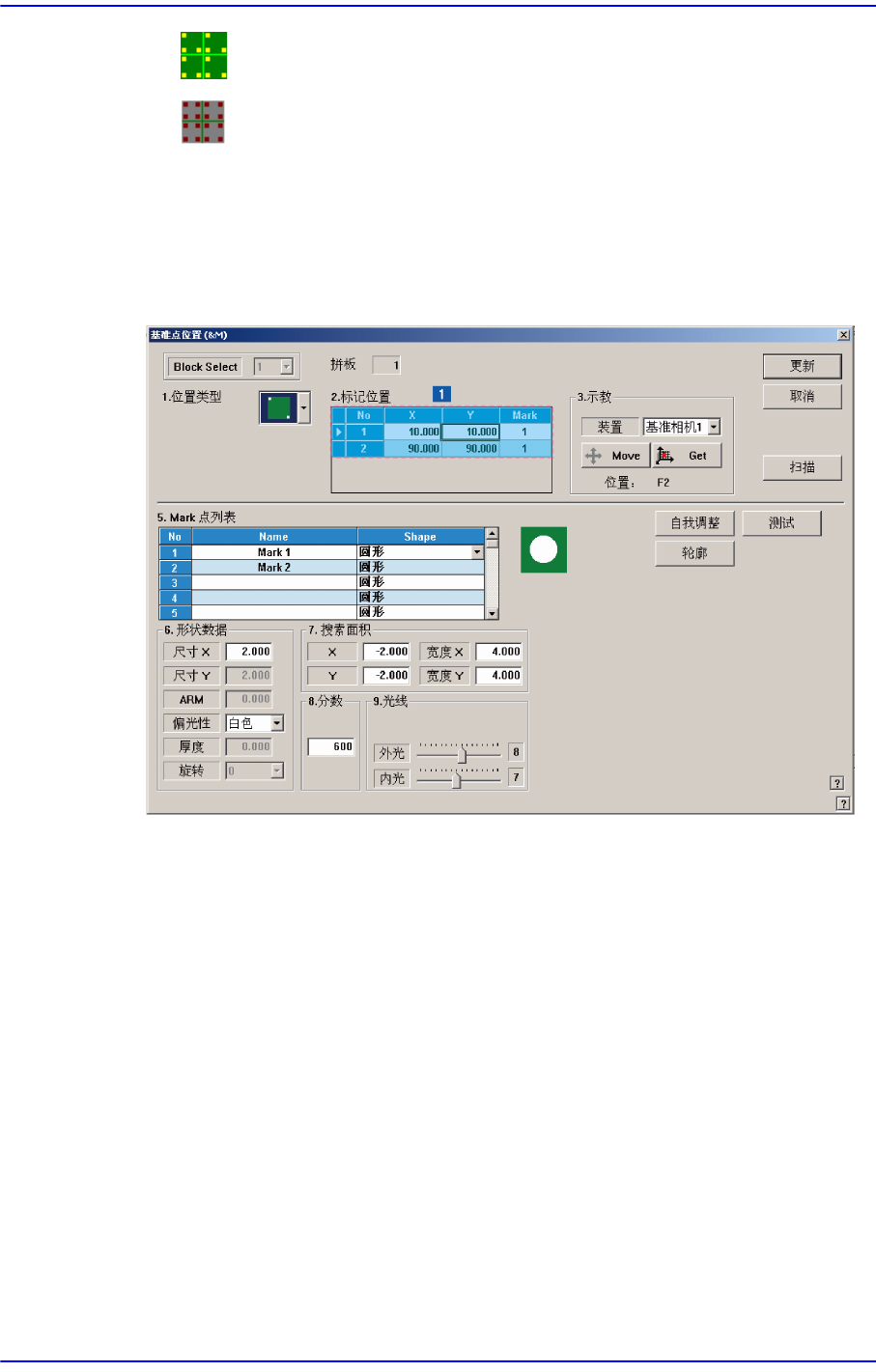

<位置类型>不是”None”时，生成与所选择的基准标记数量同样的数据。例如，
选择”2 Panel”时，显示如下的画面。
图
6.5
“基准点位置”
对话框
(
位置形式为”
2 Panel
”的状态
)
1: Grid
领域
<No> 列
基准点标记位置的序列编号。
<X> 列
是Fiducial Mark的 X 坐标。
<Y> 列
是Fiducial Mark的Y坐标。
<Mark> 列
基准标记的 Mark ID。 此数值在<5. Mark点列> 的序列编号中设定。
<4. 示教> 领域
用于旋转XY轴驱动电动机把基准相机移动到指定的坐标位置或用于获取基准
相机的当前坐标。
6-19
Board
定义
<装置> 组合框
用于旋转XY轴驱动电动机选择移动到指定坐标位置的对象或者用于选择想
要获取当前坐标的对象。可选择的对象如下。
基准相机2: 选择基准相机。
基准相机4: 选择基准相机。
<Move> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “Move”之前，先要用鼠
标单击需要移动的位置的坐标值对应的Grid的shell(Fiducial Mark的坐标)。
<Get> 按钮
以组合框中选择的对象为基准获取X, Y 坐标。 运行 “Get”之 前 ，先要用鼠
标单击需要取得的位置对应的 Grid 的shell(Fiducial Mark的坐标 )。
备 注 关于 基准点标记
基准点标记 有它形状，材料等方面的必要条件。设计PCB 的时
候，请注意以下几点。
基准点标记的形状可以是以下8种图案。 (上下对称或左右对
称)
A的尺寸要2.0 mm 以上。 标记传感器光点的宽度离PCB 表面
的距离为约 ø 0.7 mm。
从基准点标记的外缘离周围 2.0 mm 的范围内，不应有可能引
起错误的识别的形状和颜色变化。(焊盘，焊膏等)
基准点标记的颜色要和周围 PCB 的颜色有明暗差异。
为了确保识别精度，基准点标记的表面上电镀铜或锡来防止
表面反射。对形状只有线条的标记，光点不能识别。
<5. Mark点列表> 领域
基准点标记形状数据的清单。
<No> 列
基准点标记形状的序列编号。
<Name> 列
基准点标记的名称。( 最多 10 字)
<Shape> 列
选择基准点标记的形状。可选择的形状如下。
6-20
Samsung Component Placer SM471 Administrator
’
s Guide
园: 圆形 基准点标记
菱形: 钻石形基准点标记。
长方形: 四角形基准点标记。
长方形2: 2个四角形的重叠形基准点标记 。
三角形: 三角形基准点标记。
“+"字光标: 十字形基准点标记。
Butterfly: 蝴蝶形Fiducial Mark。
Sharp: 井(#)形Fiducial Mark。
