6-23
Board
定义
<8. 分数> 领域
<分数> 编辑框
检查的Fiducial Mark接近设置的数据程度进行数字化的叫做“score”。此
“score”取 0到1000点之间的值。<Score> 中设置的值表示 “score”值最低超
过多少时会被认可。
一般要超过600（基本值）以上才能进行正确的补偿。最低也要超过300以
上。要识别的Fiducial Mark周围（识别领域）中有大小差不多的其他模样的
Mark时，Score值要设置高一点（最低600以上）。
<9. 亮度> 滑条
设定检查基准点标记时的照明度。一般设定为7。实际的使用当中，根据PCB 和
Fiducial Mark的状态可以适当调整照明度。
<自我调整> 按钮

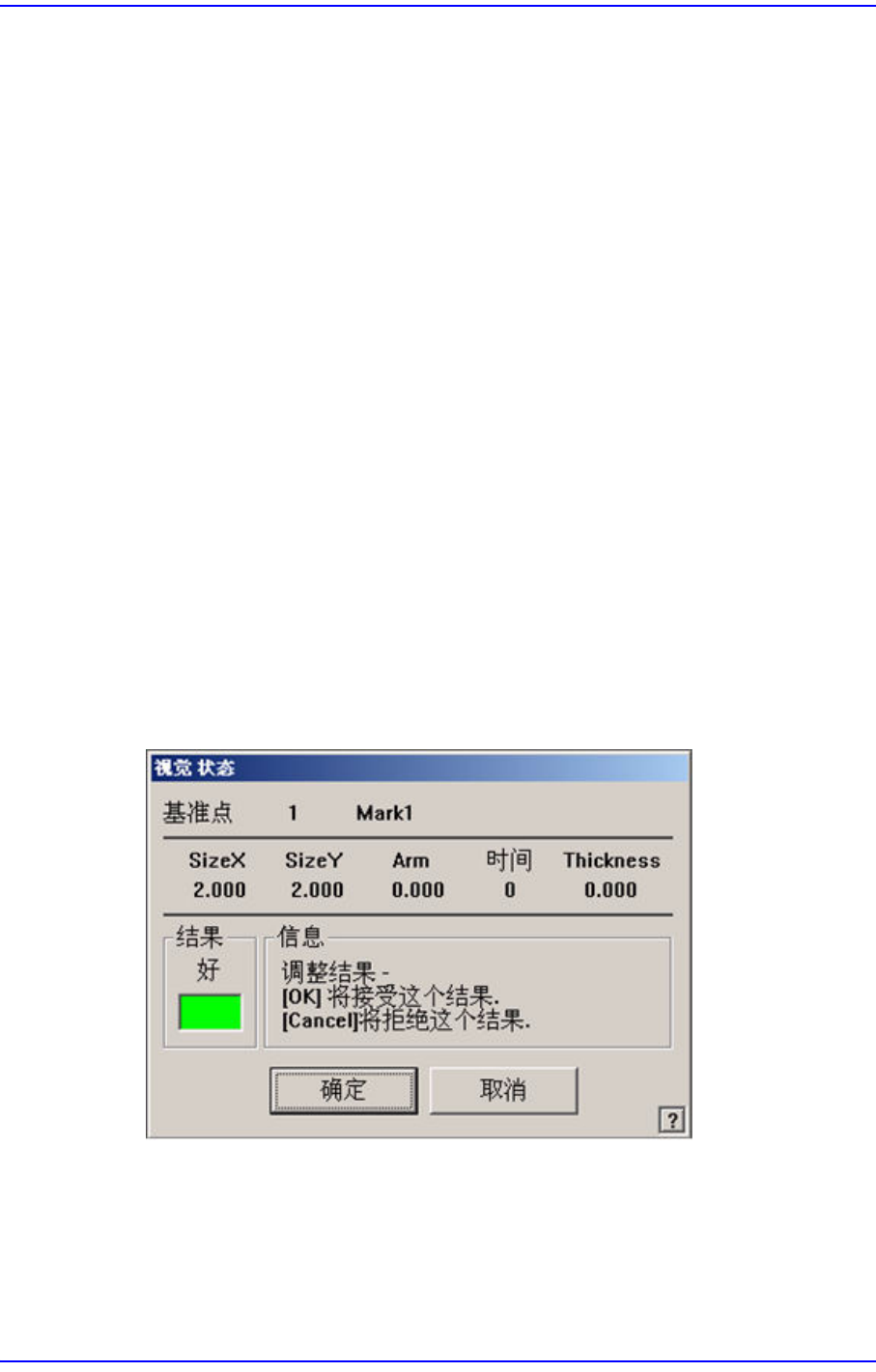

利用设定的Fiducial Mark数据求出实际 MMI 识别的 Fiducial Mark大小。 算出实
际标记的尺寸后显示以下的信息框。尺寸需要变更为新找的数据时，按下<是>
按钮，不需要时按下 < 不是> 按钮。
即意味着再次测定误差，为更准确地进行Fiducial Mark补正请务必使用。 一般
情况下，不对Fiducial Mark进行个别测定，PCB置于输送机后，生成Fiducial
Mark坐标。 另外，输入大约值（肉眼判断），
利用Fiducial Mark的Outline，通 过
SMVision’窗口确认实际Mark和数据上的图像Mark之间的偏差后再进行补正。
此时也最终通过调整进行再测定为更准确的补正。
<轮廓> 按钮
参照设定的Mark数据在’SMVision’窗口显示Fiducial Mark轮廓(Outline)。可确
认设定值是否跟实际Fiducial Mark一致。
<测试> 按钮
6-24
Samsung Component Placer SM471 Administrator
’
s Guide
利用已设定的标记的数据检查标记。通过它可以确认设定值是否正确。成功地
结束检查后显示以下的信息框。检查失败时，显示以下的信息框。
<扫描> 按钮
进行对已设定的基准标记的扫描测试。扫描测试利用已设定的基准标记的位置
和标记数据检查实际的标记。其结果如下。

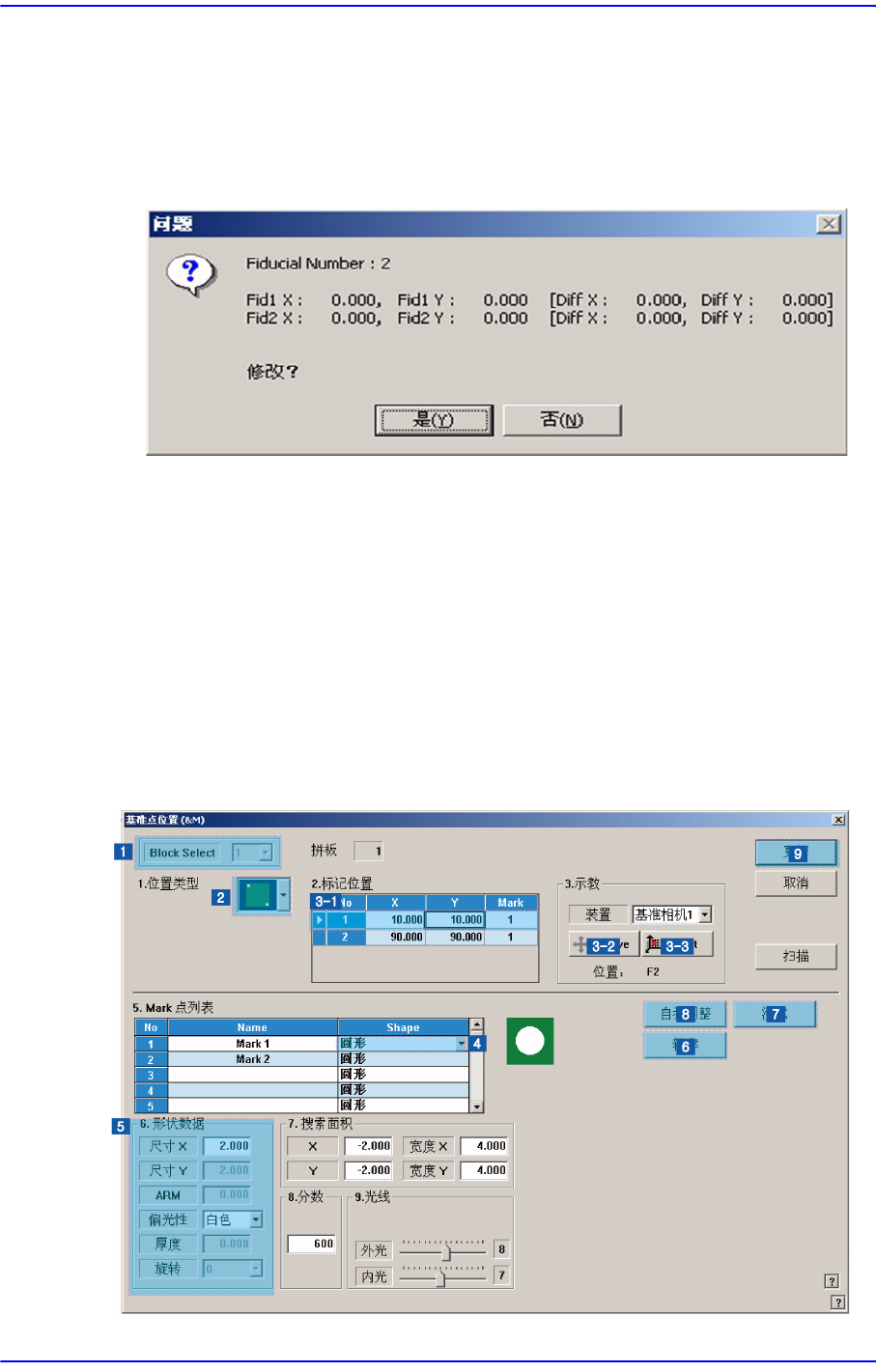

上述画面显示的 Fiducial Mark位置表示 Scan Test执行后查出的实际MMI识别
的 Fiducail Mark坐标与设定的 Fiducial Mark 坐标之差。 要反映其差值点击“是”
按钮，不反映其差值点击“否”按钮。
<确定> 按钮
储存坏标记的数据后，关闭“基准点位置”对话框。坏点位置
<取消> 按钮
不储存坏标记的数据直接关闭“基准点位置”对话框。
6.3.1. 基准标设置顺序
6-25
Board
定义
1) Block Select
不是Block PCB则省略
2) ‘位置类型’ 设置
3) ‘标记位置’ 设置
在<标记位置>领域选择基准标
点击<移动>按钮用Fiducial camera移动到所选的基准标。
调节成基准标的中心与SMVisionQ窗的十字线中心一致
点击<登录坐标>按钮输入基准标坐标
4) ‘Shape’ 设置
5) ‘形状数据’ 设置
6) 确认轮廓线
点击<轮廓>按钮,确认显示在SMVisionQ窗口的轮廓线是否和基准标的轮廓线
一致
不一致时修改‘形象信息’
7) 基准标识别测试
8) 调节
进行最少2回以上
9) 反应设置值：点击 < 更新> 按钮
