6-40 Samsung Compon ent Placer SM471 Administrator ’ s Guide 可确认读取的 Barcode 数据可否使用。 Te s t 成功则显示如下窗口。 T est 失败则显示如下窗口。 < 更新 > 按钮 保存条码设置数据后关闭 “条码位置” 对话框。 < 取消 > 按钮 不保存 Barcode 设置数据 后关闭 “ Barcode 位置” 对话框。 6…
6-39
Board
定义
固定大小的四角形模块信息储备方式的Barcode。
<QR Code> 选项按钮
纵横两方向信息储备方式的Barcode。
<5. Search Area> 领域
在相机获取的形象中设置检查 2D Barcode 存在与否领域的大小。
<Width> 编辑框
设置X 轴方向检查的范围。一般设置为8 mm。
<Height> 编辑框
设置Y 轴方向检查的范围。一般设置为8 mm。
<6. Data Matrix Parameter> 领域
<Size> 领域
<Width> 编辑框
设置2D Barcode的 X 轴大小。一般设置为4 mm。
<Height> 编辑框
设置2D Barcode的 Y 轴大小。一般设置为4 mm。
<Shape>领域
<SQUARE> 选项按钮
设置正四角形方式的Barcode。
<Rectangle> 选项按钮
设置直四角形Barcode。
<7. Bar Code Color > 领域
<White > 选项按钮
Barcode比周边亮的情况
<Black > 选项按钮
Barcode比周边暗的情况。
<8. Parameter > 领域
< Score > 编辑框
设置形象分析时决定2D Barcode存在与否的基准。建议值为600。
<Light >领域
设置检查Barcode时的照明值。一般设置为 5，建议根据Barcode的状态适当
进行调整。
<Test>按钮
6-40
Samsung Component Placer SM471 Administrator
’
s Guide

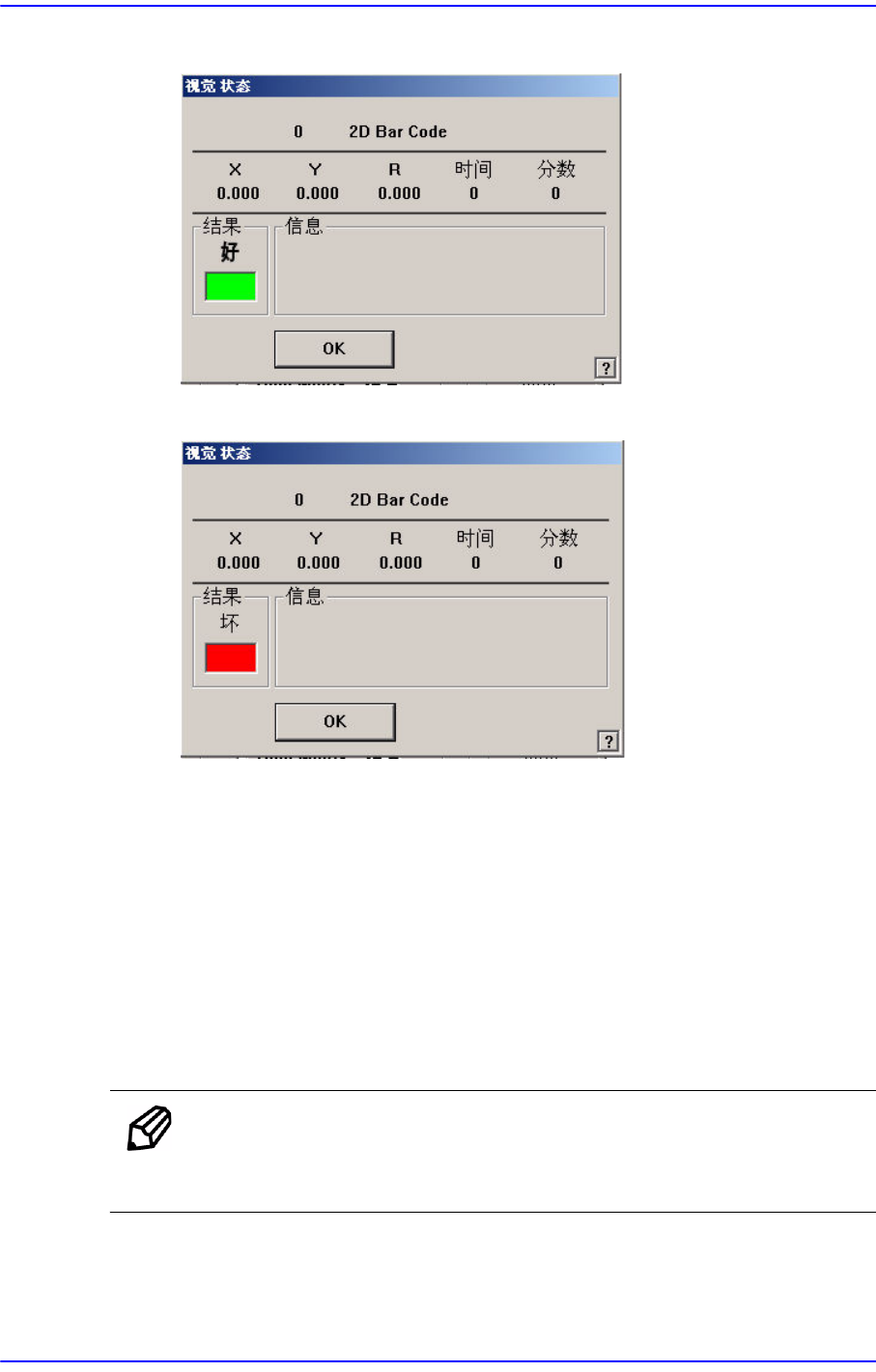

可确认读取的Barcode数据可否使用。Test 成功则显示如下窗口。
Test失败则显示如下窗口。
<更新> 按钮
保存条码设置数据后关闭“条码位置”对话框。
<取消>按钮
不保存Barcode 设置数据 后关闭“Barcode 位置”对话框。
6.6.3. Manual 2D Barcode Confirm对话框
2D Barcode 功能使用时，在自动生产中如果发生2D Barcode识别故障，此时按设备
操作面板的‘STOP’按钮则显示如下鼓掌措施画面。
备 注 为了激活如下画面必须先执行System Constant设置。如果要在自
动生产中采取故障措施，请与本公司CS或代理店进行咨询。
6-41
Board
定义

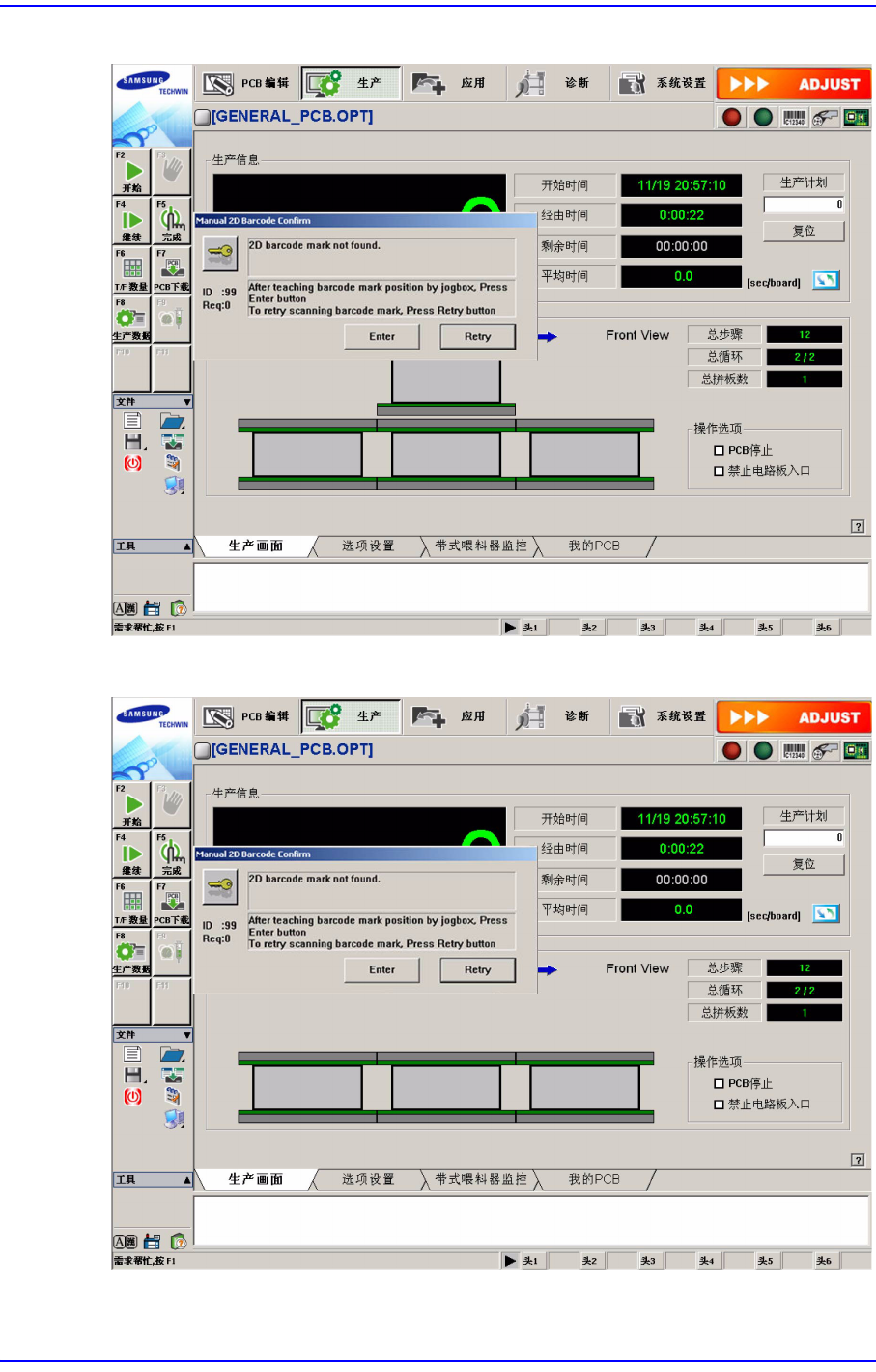

图
6.11 Manual 2D Barcode Confirm
对话框
(SM411F)
图
6.12 Manual 2D Barcode Confirm
对话框
((SM421, SM421F, SM421S)
<Enter> 按钮
