6-42
Samsung Component Placer SM471 Administrator
’
s Guide
利用Jogbox把示教相机移动到Barcode 位置后点击此按钮重新选定Barcode位
置。
<Retry> 按钮
执行‘Barcode Position’对话框重新示教Barcode位置后执行识别测试。详细事
项请参照“6.6.2 Barcode Position“。
<Manual Confirmation> 领域
手动输入2D条形码的信息以针对识别错误采取措施。
<Confirm> 按钮
在上面的编辑框输入2D条形码信息后单击该键时，可以手动输入2D 条形码
ID。
注 意 因为输入错误而收到MES服务器发来的“无法进行”命令时，设
备将转换到Freeze状态并停止生产，请谨慎输入正确的2D条形
码信息。
采取手动措施后仍然2D Barcode识别失败时，请手动除去相应PCB。
警 告 设备Ready状态下如果手动除去board或采取故障措施可能会
受到伤害。请务必开窗解除Ready 后设备 IDLE 状态下手动除去
board或采取故障措施。
6-43
Board
定义

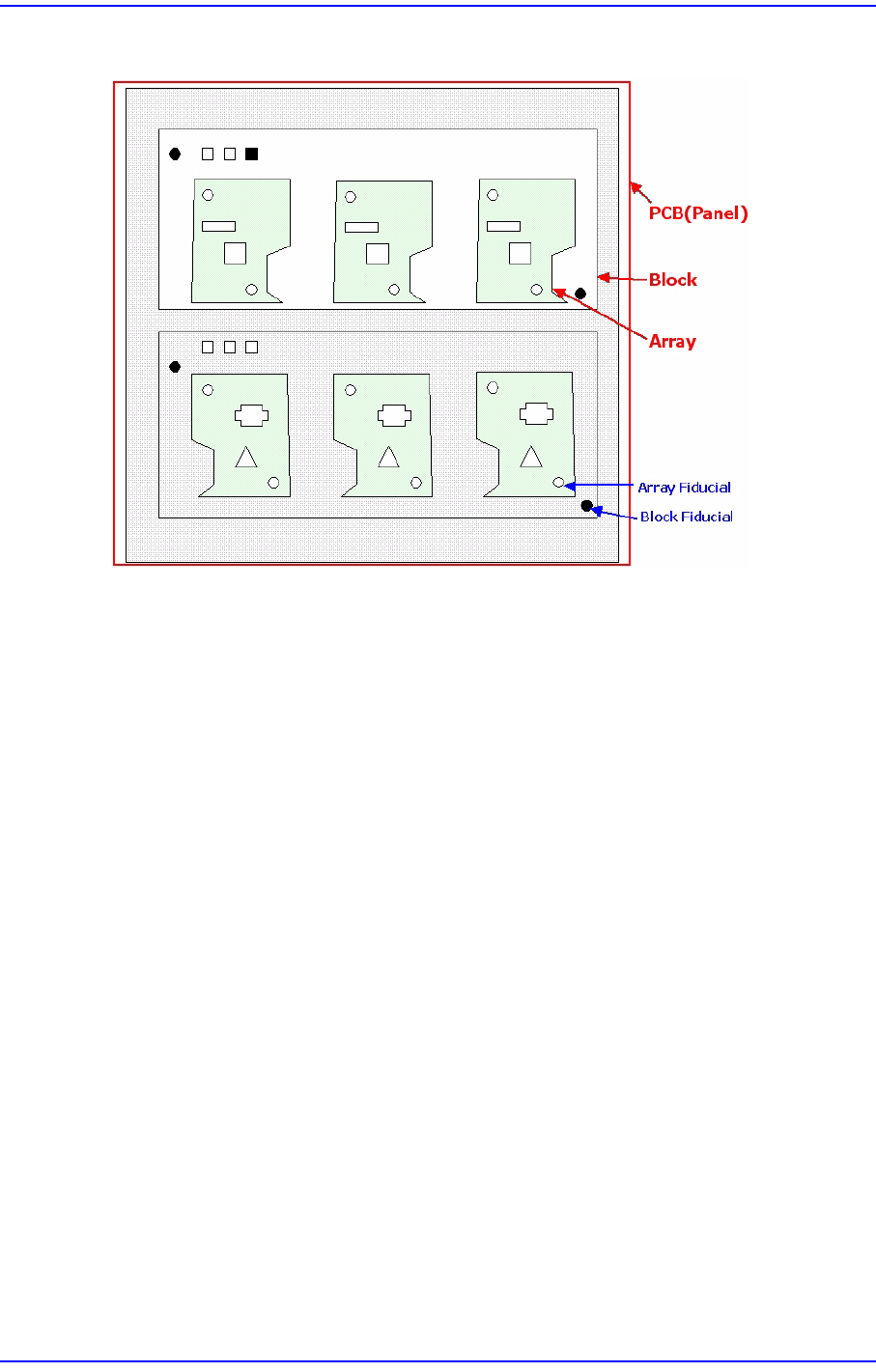

6.7. Block PCB
Block
构成One Board或Array PCB形态，构成一个完成的PCB分离形态的单位名称。物理
性方面与之前的PCB 是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表Block 的Fiducial。
是与之前的Panel Fiducial相同的概念，但之前的如果只存在一个Panel Fiducial 则
Block Fiducial的存在跟Block 个数相同的数量。
Block PCB
是对一个的Panel或Carrier上设置相同或异形的多个Block基板整体的名称。
PCB
一个PCB由一个或多个Block构成。
6-44
Samsung Component Placer SM471 Administrator
’
s Guide

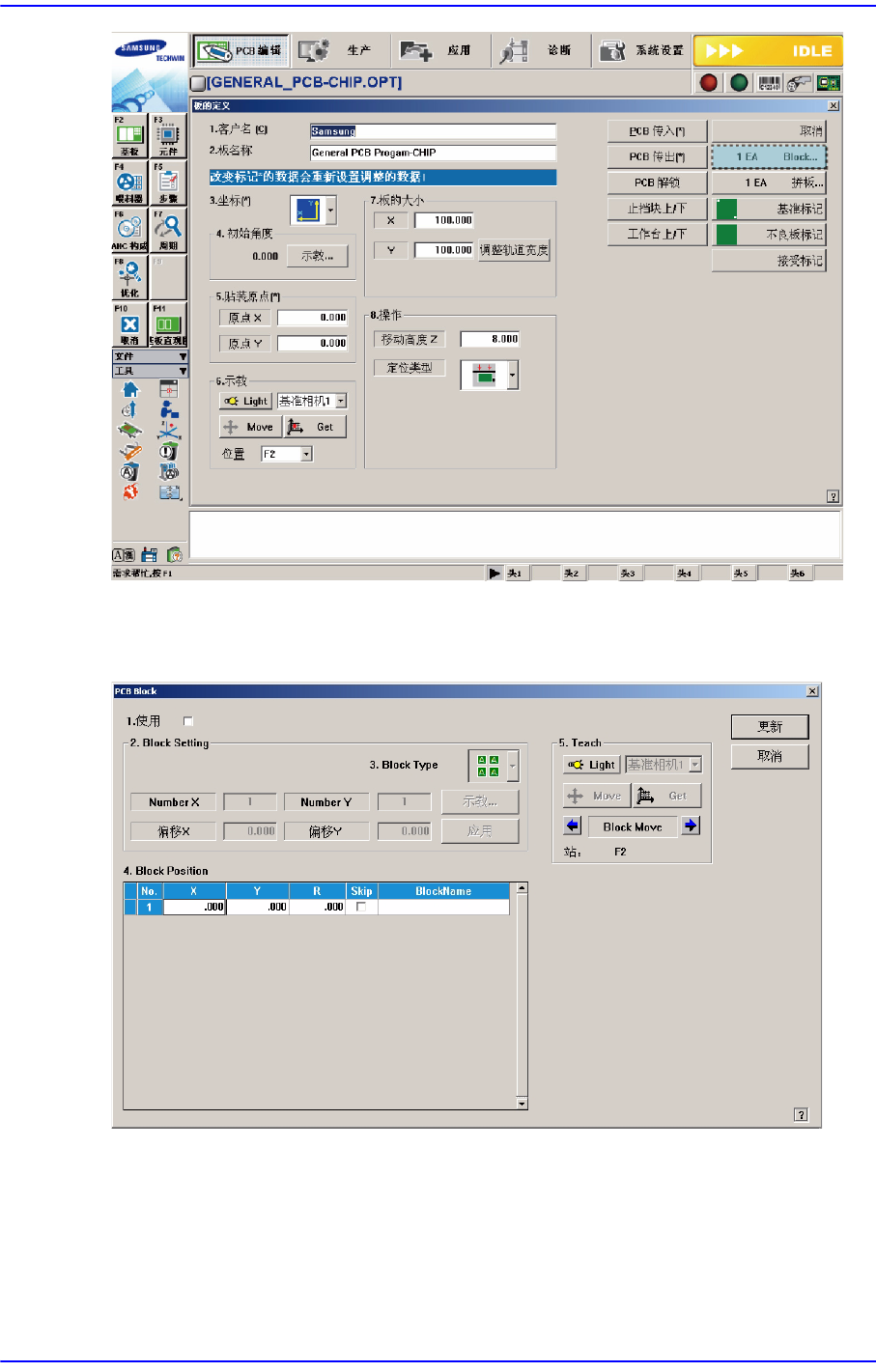

单击<Block PCB> 按钮则显示可设置PCB模型类型的如下对话框。
图
6.13
“
Block PCB
”
对话框
<1.使用> 检查框
要设置模型类型和block构成时选择
<2. Model Setting> 领域
<3. Block Type> 组合框
