7-32 Samsung Compon ent Placer SM471 Administrator ’ s Guide 利用 MFOV 功能识别部件 并进行登录时使用。 在对 各零部件有了认识了解以 后， MMI 会将这些认 识了解综合起来， 通过’ SMV ision ’ 窗 口向您展示各零部件 的样式。 图 7.10 “自动校正” 信息框 < 照像机 > 标题框 表示用在 Image Capture 的 Camer…
7-31
元件的登记
图
7.8
“
Auto Teach the selected part-Good
”
对话框
<结果>
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach 求出的部件 Align数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach 求出的部件 Align 数据，关闭对话框。
<校正数据> 领域
显示 Auto Teach 结果数据。 Auto Teach 失败则显示如下消息框。
图
7.9
“
Auto Teach the selected part-Bad
”
对话框
<Image Capture> 按钮
7-32
Samsung Component Placer SM471 Administrator
’
s Guide
利用MFOV 功能识别部件并进行登录时使用。在对各零部件有了认识了解以
后，MMI会将这些认识了解综合起来，通过’SMVision’窗口向您展示各零部件
的样式。

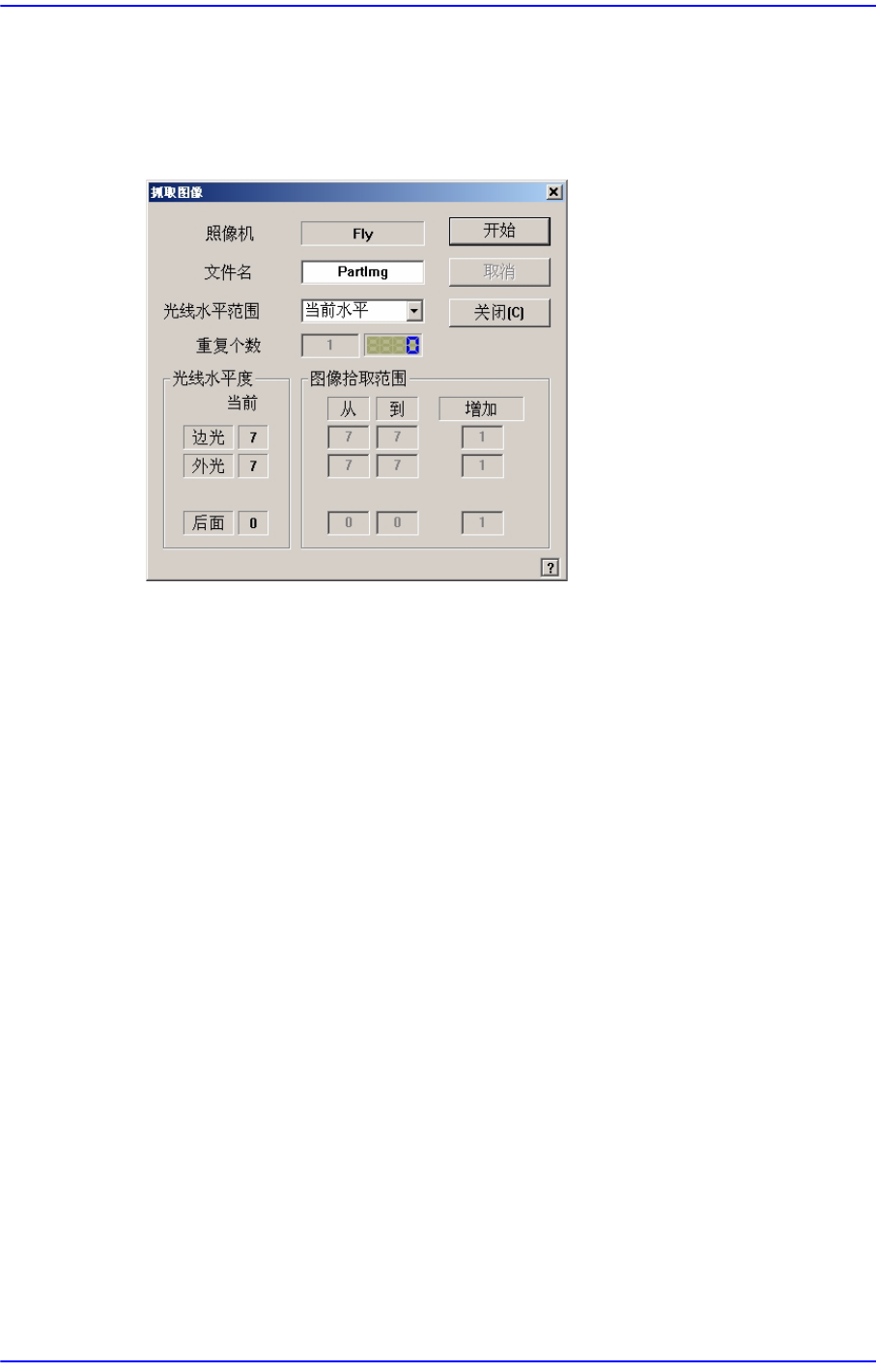

图
7.10
“自动校正”
信息框
<照像机> 标题框
表示用在Image Capture的Camera。
<文件名> 编辑框
输入使用在Image 保存的文件名。
<光线水平范围> 组合框
选择各照明别照明值基本设置范围。
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2 阶段范围内照明值每增加1保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image的储存次数。
光线水平度
显示当前照明值。
7-33
元件的登记
图像拾取范围
显示用在保存Image的照明值范围及间隔。 Light Level Range 设置为 User
Define用户可直接输入/ 修改范围。
从
显示照明值变化的开始 Level。
到
显示照明值变化的结束 Level。
增加
设置照明值变化间隔。
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
7.1.2. CHIP 部品数据的设定
7.1.2.1. CHIP-Circle 部品数据的设定
设定有关圆形CHIP部品的排列数据。
图
7.11
“封装组
= CHIP-Circle
”时的对话框
<相机号> 组合框
