7-37 元件的登记 图 7.13 LED flip check 设置对话框 在“ Area 1 ” 选项 卡对话窗口设定 LED 的 White 区域。 Center X 以元件的中间作为基准， 相对于 White 区域的中心的 X 方向坐标。 ( 参考 对话窗口的图形 ) Center Y 以元件的中间作为基准， 相对于 White 区域中心的 Y 方向坐标。 ( 参考对 话窗口的图形 ) Size X 矩形区域的 X …
7-36
Samsung Component Placer SM471 Administrator
’
s Guide
备 注 0603的 Align Data设置
0603R在正常吸附和异常吸附之间的形象差距很小，应把
Tolerance 项目的L设置为10%。
0603C因照明状态不同显示的部件大小略有不同，因此
Tolerance 项目的L设置为20%。
与0603C 相同地设置0603L。
此时，照明Side设置为6，Outer 设置为 5。
建议用Autoteach登记部件。
<粗略检查> 领域
设定排列尺寸。
<粗略检查> 选择框
识别部件时，因所要识别的部件形象与Vision algorism的数据不吻合，如果
识别时发生错误，就请选择此选择框。
如果选择此选择框，要识别的部件特定形象与Vision algorism相比较即使有
一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
<使用LED 轻击检查> 选择框
使用LED颠倒检查功能时选择。
<细节> 按钮
执行“LED颠倒功能确认”详细事项设置对话框。圈选了<LED翻转检查功
能>复选框时，该键才会处于激活状态。
7-37
元件的登记
图
7.13 LED flip check
设置对话框
在“ Area 1”选项卡对话窗口设定LED的 White区域。
Center X
以元件的中间作为基准，相对于White区域的中心的X方向坐标。( 参考
对话窗口的图形)
Center Y
以元件的中间作为基准，相对于White区域中心的Y方向坐标。(参考对
话窗口的图形)
Size X
矩形区域的X方向尺寸(mm单位)
Size Y
矩形区域的Y方向尺寸(mm单位)
Brightness
小于该值才会判定为正常。该值通常大于200。
在“ Area2”选项卡对话窗口设定LED的Black区域。
7-38
Samsung Component Placer SM471 Administrator
’
s Guide

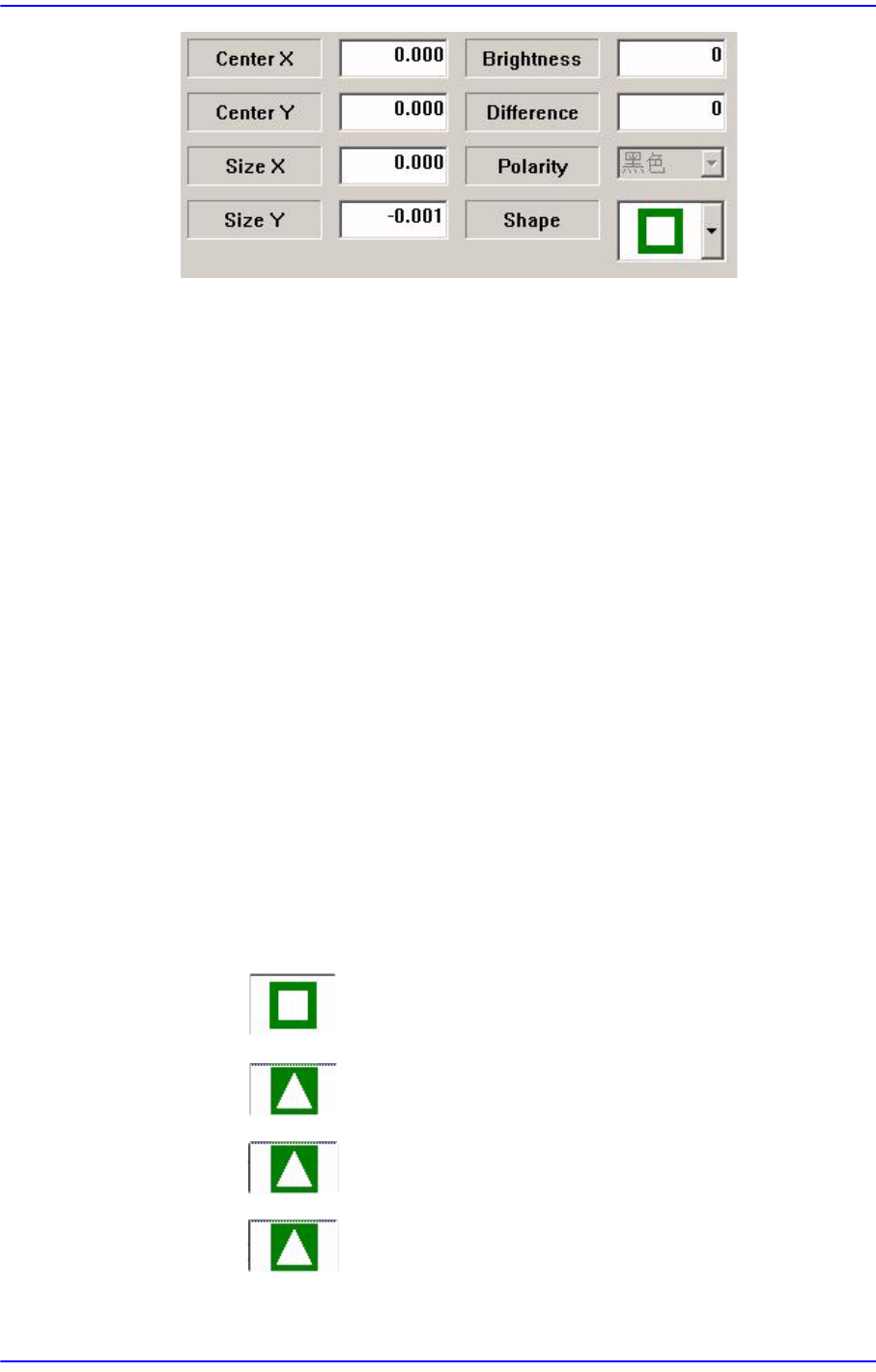

Center X
以元件的中间作为基准，相对于Black 区域中心的X 方向坐标。(参考对
话窗口的图形)
Center Y
以元件的中间作为基准，相对于Black 区域中心的Y 方向坐标。(参考对
话窗口的图形)
Size X
矩形区域的X方向尺寸(mm单位)
Size Y
矩形区域的Y方向尺寸(mm单位)
Brightness
是Black区域的基准值，大于该值才能判定为正常。
Difference
输入对于<区域1>与<区域2>的亮度差的最小值。通常输入40。
Shape
根据LED底面上的标记或凹凸形状而选择形状。选择凹凸形状时，不仅
检查指定区域的亮度，还将检查突出部的方向性，因此可以有效地反向
安装元件的情形。
: 没有任何形状时。
: 0度方向的三角形标记时。
: 90度方向的三角形标记时。
: 180度方向的三角形标记时。
