7-50 Samsung Compon ent Placer SM471 Administrator ’ s Guide 设定 Y 轴方向引脚的数量。 < 总数 X> 编辑框 表示部品在 X 轴方向的整体长度。 如果确定 < 本体 X > 和 < 引脚 长度 > 两个长 度， 以合计的方式表示。 ( < 本体 X > + < 引脚长度 > * 2) < 总数 Y&…
7-49
元件的登记
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)”。
<Auto Teach> 按钮
自动算出部品排列数据。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)”Auto
Teach。
7.1.3.2. QFP 部品的数据设定
设定有关QFP 部品排列数据。

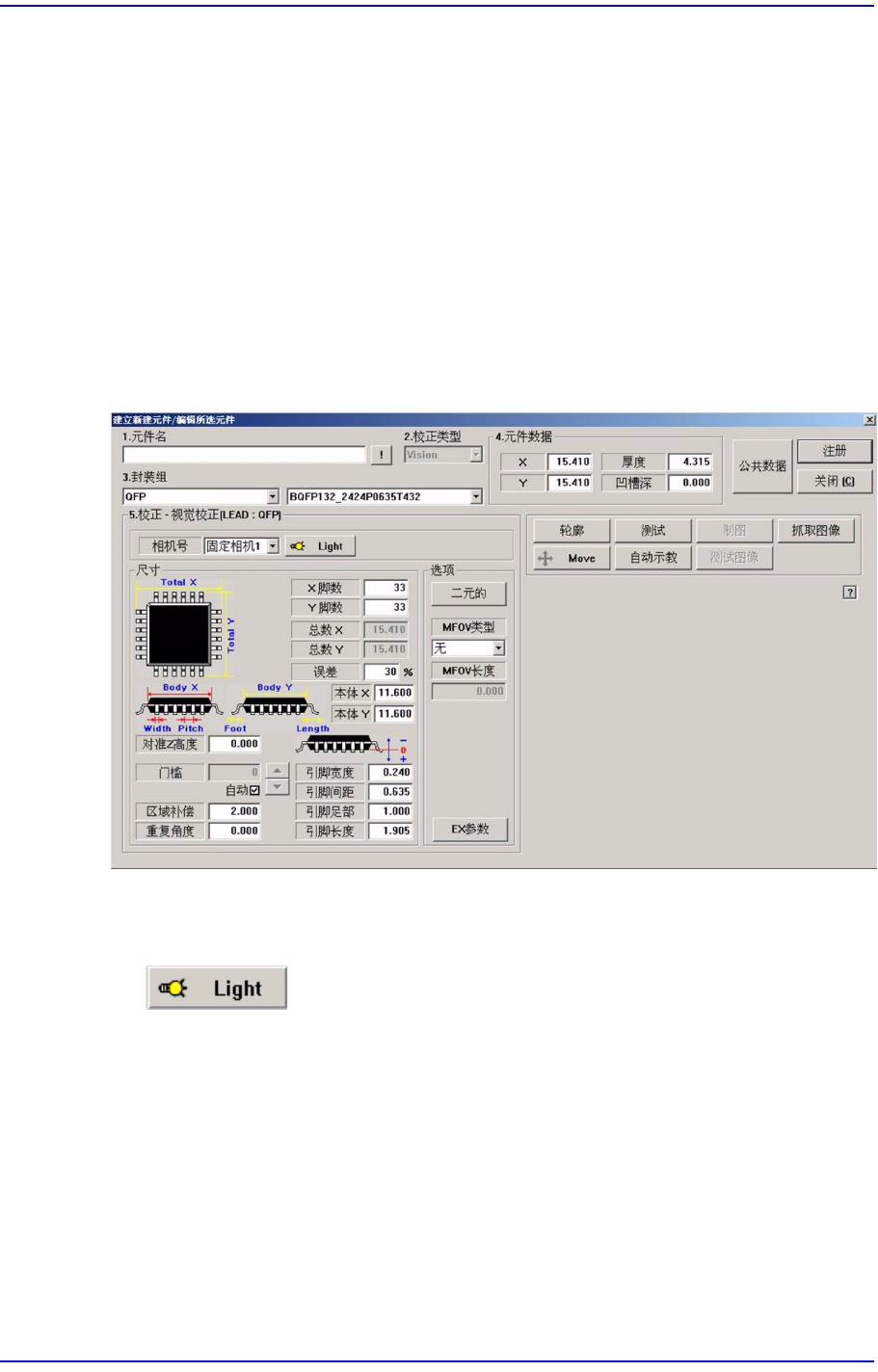

图
7.21
“封装组
= QFP
”时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)”。
<尺寸> 领域
设定排列尺寸。
<X 脚数> 编辑框
设定X 轴方向引脚的数量。
<Y 脚数> 编辑框
7-50
Samsung Component Placer SM471 Administrator
’
s Guide
设定Y轴方向引脚的数量。
<总数 X> 编辑框
表示部品在X轴方向的整体长度。如果确定<本体X >和<引脚长度>两个长
度，以合计的方式表示。( <本体X > + < 引脚长度> * 2)
<总数 Y> 编辑框
表示部品在Y轴方向的整体长度。如果确定<本体Y>和<引脚长度>两个长
度，以合计的方式表示。( <本体Y> + <引脚长度> * 2)
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<本体X> 编辑框
设定部品身的X轴方向的尺寸。
<本体Y> 编辑框
设定部品身的Y轴方向的尺寸。
<引脚宽度> 编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能照射到校正 照像机的引脚的长度。
此外的设定项目请参照
“7.1.1
共同
Align Data (7-15
页
)” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同Align Data (7-15
页)” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data
(7-15
页
)” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data (7-
7-51
元件的登记
15
页
)”。
<自动校正> 按钮
自动算出部品排列数据。详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
7.1.3.3. PLCC 部品的数据设定
设定有关PLCC 部品的排列数据。 详细事项请参照 “7.1.3.5 QFP
部品的数据设定
(7-45
页
)” 。
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。首先，说明有关设定User IC 部品数据时的基本概
念。请参考以下图示。

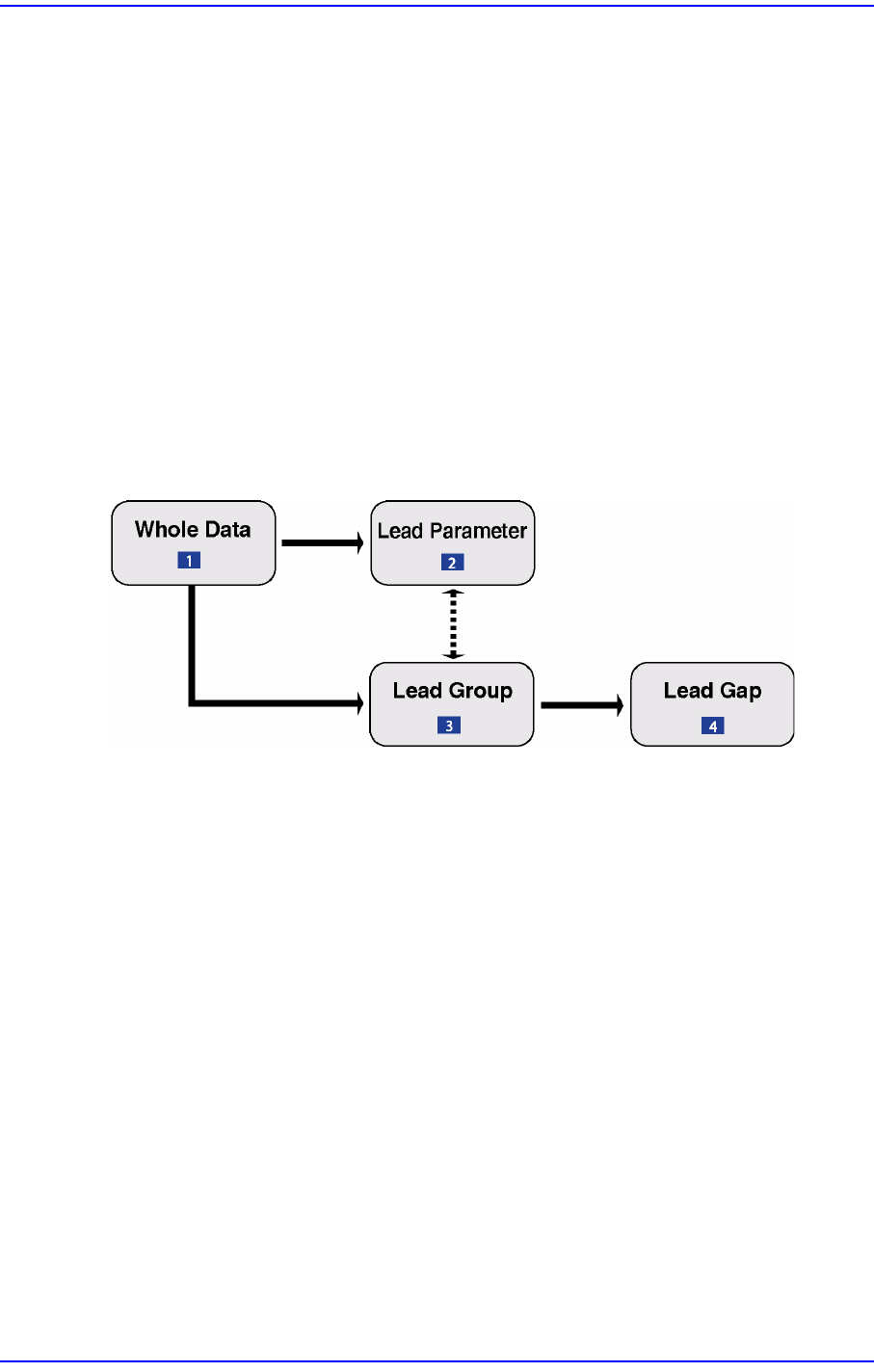

图
7.22
有关
User IC
部品数据设定的基本概念
1:
登记部品的整体的内容
2:
有关引脚
形状的数据
3:
指定引脚组位置的数据
4:
有关引脚缺口的信息
在User IC 部品数据中有1个Whole Data（完整数据）。
在User IC 部品数据中有最多16 个引脚组。
在User IC 部品数据中有等于或少于引脚组数量（最多8个）的引脚参数。
各引脚组必须指定1 个引脚参数。
各引脚组具有最多4 个引脚缺口。
