7-57
元件的登记

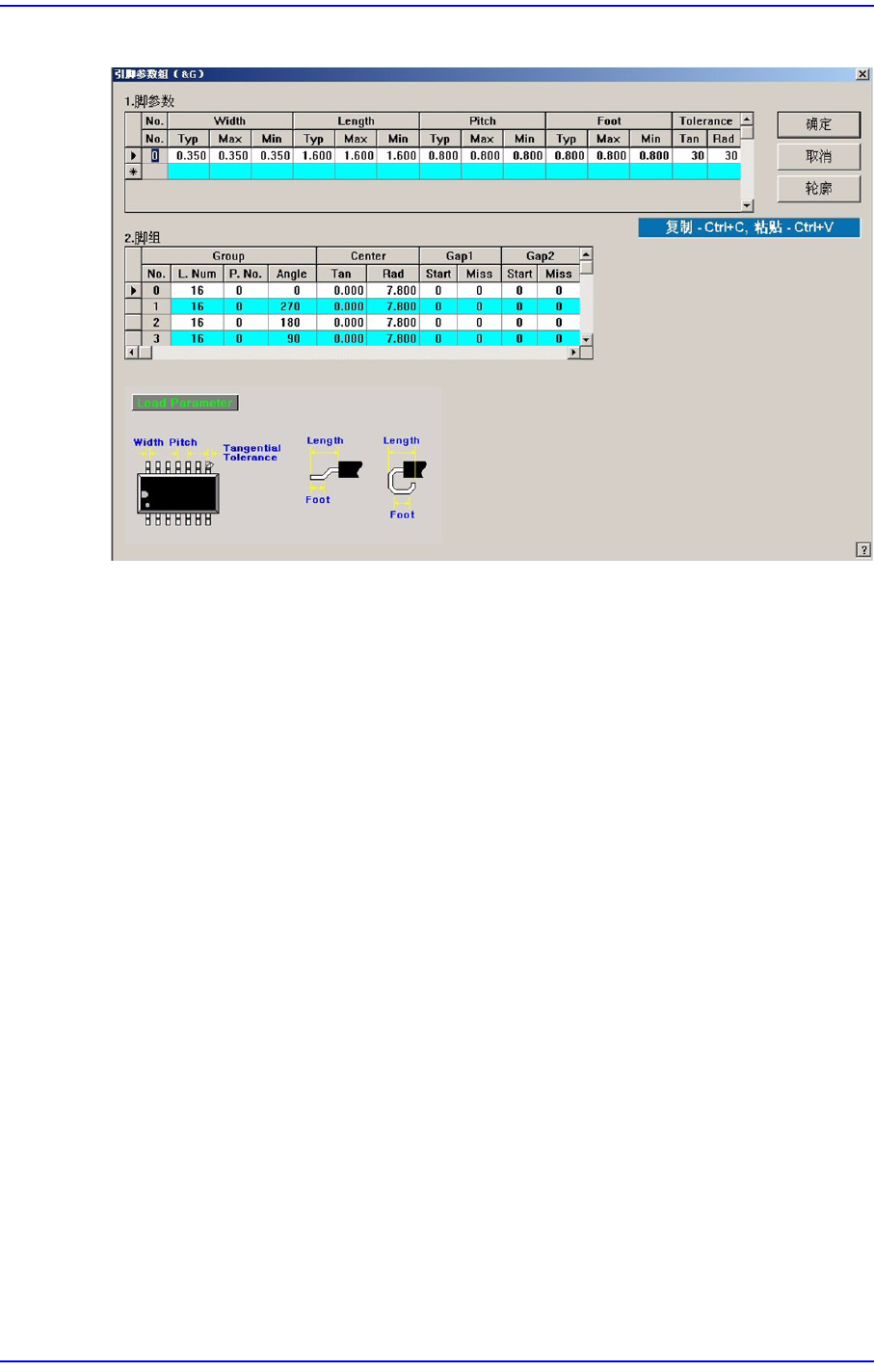

7.24
在”
User IC
的引脚参数
&
组”
对话框的”
引脚参数”设定画面
<引脚参数> 领域
设定引脚参数。
<No.>
表示引脚参数的编号。它的范围为0 - 7
<Width Typ>
设定引脚的宽度。
<Width Max>
设定含允许上偏移量的引脚的宽度。
<Width Min>
设定含允许下偏移量的引脚的宽度。
<Length Typ>
设定引脚的长度。
<Length Max>
设定含允许上偏移量的引脚的长度。
<Length Min>
设定含允许下偏移量的引脚的长度。
<Pitch Typ>
设定本引线到邻接的引线中心的距离-间距。
<Pitch Max>
7-58
Samsung Component Placer SM471 Administrator
s Guide
设定含允许上偏移量的间距。
<Pitch Min>
设定含允许下偏移量的间距。
<Foot Typ>
设定引脚接触到底面的距离。
<Foot Max>
设定含允许上偏移量的Foot长度。
<Foot Min>
设定含允许下偏移量的Foot长度。
<Tolerance Tan>
设定引线往外弯曲时的允许公差以对<引脚间>的百分比来设定。
<Tolerance Rad>
设定引线的长度方向的允许公差 . 以对 < 脚长度> 百分比来设定。
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group 最大个数为16 个。

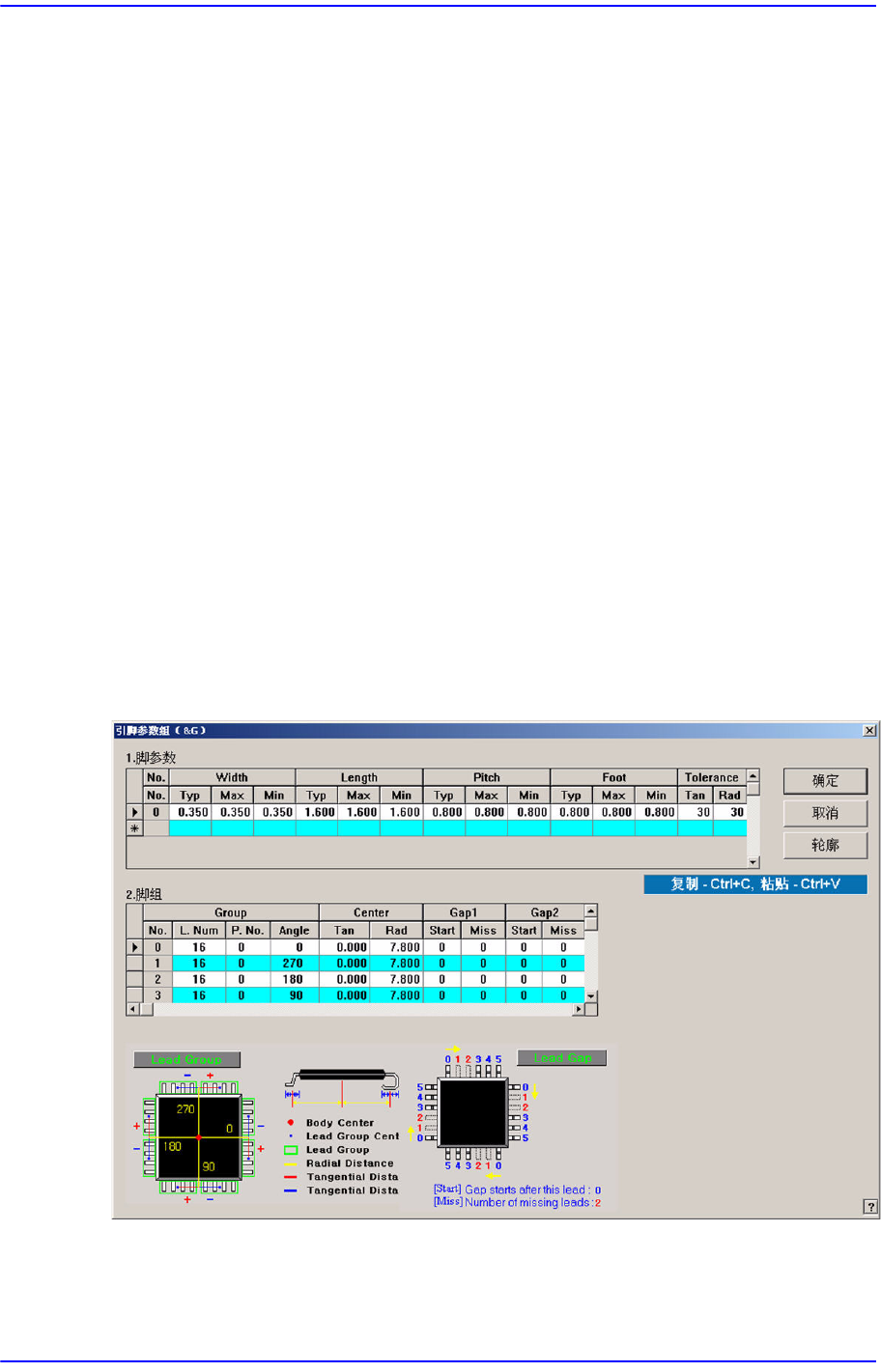

7.25
User IC
的引脚参数
&
组”对话框的”
脚组”设定画面
<脚组> 领域
设定引脚组。
7-59
元件的登记
<Group No.>
表示脚组的编号。的范围为0 - 15
<Group L. Num>
设定脚组具有的引线的数量。
<Group P. No.>
设定脚组作参考的引脚参数的编号。可设定的范围为0-7
<Group Angle>
设定脚组在部品上的方向。图中的0, 90, 180, 270 表示角度
<Center Tan>
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad>
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
<Gap 1 Start>
设定脚组的空位的第一个引线
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss>
设定脚组的空位的第一个引线
与空位值数相等数量的引线空
<Gap 2 Start>
设定脚组的空位的第二个引线
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss>
设定脚组的空位的第二个引线
与空位值数相等数量的引线空位。
<Gap 3 Start>
设定脚组的空位的第三个引线
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss>
设定脚组的空位的第三个引线
与空位值数相等数量的引线空位。
<Gap 4 Start>
