7-61 元件的登记 1: Lead( 引脚 ) 末端 2: 亮区 贴装点示教 在 Ste p 对话框中选择 相应部件的 Reference 点击 <Move > 按钮把 Fiducial Camera 移 动到相应位置。 PCB 上相应部件的插入槽无 法全部显示在 SMV ision 窗， 请利用示 教框如下图 上方的插图槽中心为基准决定 贴装点的 X 坐标 。
7-60
Samsung Component Placer SM471 Administrator
’
s Guide
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
7.1.4.3. HDMI Connector贴装
为贴装HDMI Connector登录部件的Part Data，示教相应部件的贴装点。没有Fix
Camera的设备无法使用此功能。
Part Data登录
如下图利用示教框，把贴装好的head移动到Fix Camera中心。
移动gantry（吊机架）使插入部件的Pin位置处于SMVision 窗的十字线。请把
准确示教的位置设置为部件的中心。
1:
元件中心
请点击<Lead Parameter & Group>按钮变更Lead 参数中Lead Center的Rad和
Tan 值。此时如下图使Lead末端与部件上的亮区不要置于同一水平线上。
7-61
元件的登记
1: Lead(
引脚
)
末端
2:
亮区
贴装点示教
在Step 对话框中选择相应部件的Reference点击<Move>按钮把Fiducial
Camera移动到相应位置。
PCB上相应部件的插入槽无法全部显示在SMVision窗，请利用示教框如下图
上方的插图槽中心为基准决定贴装点的X坐标。
7-62
Samsung Component Placer SM471 Administrator
’
s Guide

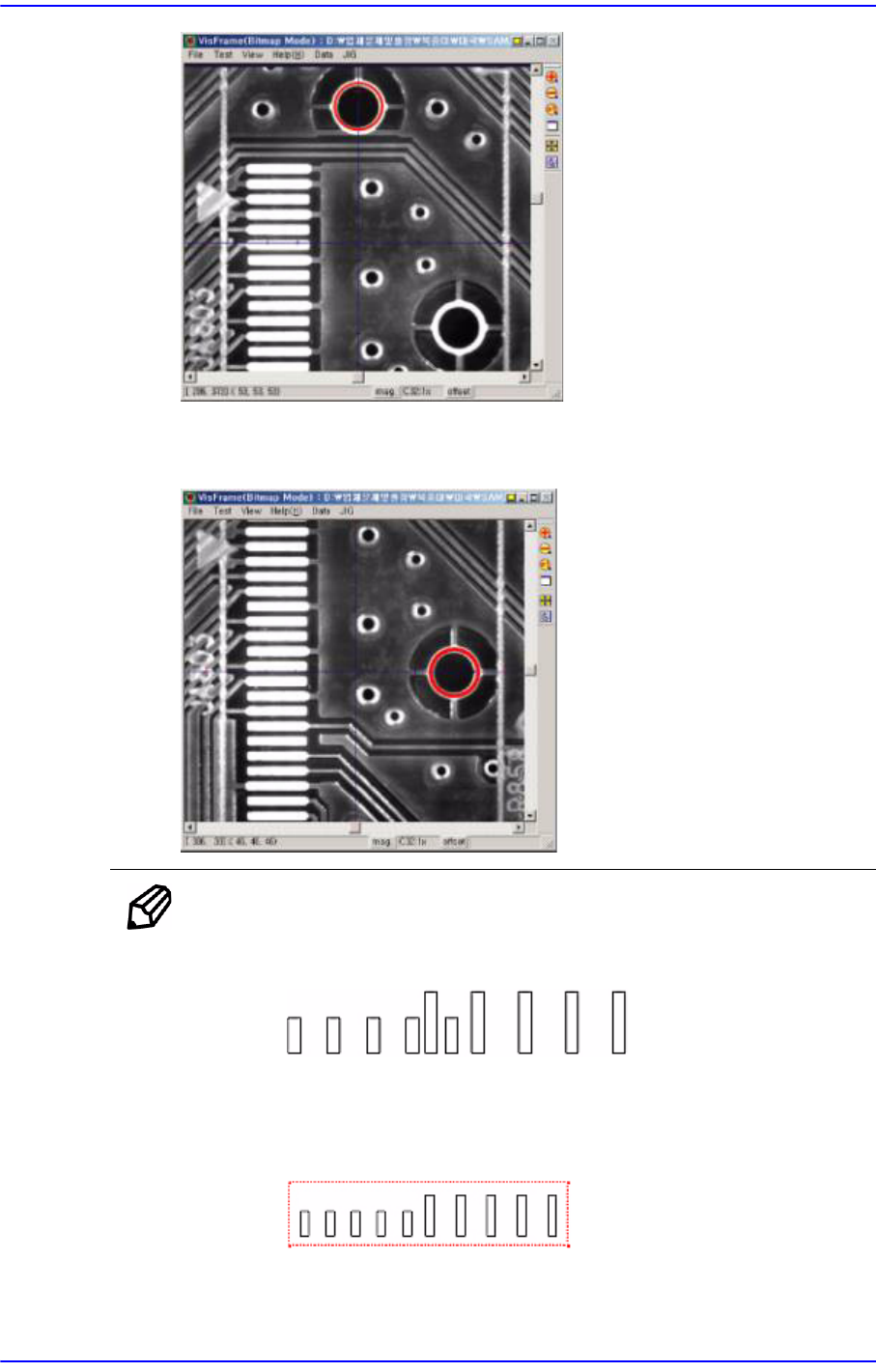

利用示教框向Y轴方向移动Fiducial Camera，如下图以插入槽的中心为基准
决定贴装点的Y座标。那么可以使部件中心与贴装点保持一致。
备 注 提案事项
各个引脚组之间不能相互重叠。
两各个引脚组之间不能相互重叠
脚组必须指定1个脚参数。也就是说，脚组有同类型的引线组
成。
脚参数互不相同的不能用一个引线组登记
