7-67 元件的登记 图 7.28 “ BGA 部品的球空开 - 有已选择领域的状态” 对话框 < 建立所有 > 按钮 生成所有的球形 < 移除所有 > 按钮 删除所有的球形。 < 建立 > 按钮 生成选择领域的球形。 < 移除 > 按钮 删除选择领域的球形。 从以上画面， 删除选择 领域的球形之后的画面如下。
7-66
Samsung Component Placer SM471 Administrator
’
s Guide
低识别精度。如果太大，其识别结果出现不合格的情况比较多。
<误差> 编辑框
是Ball的容许误差。 设置为对<Ball Pitch>的百分比。
此外的设定项目请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<选项> 领域
设定校正选项的数据。
<GAP> 按钮
在球形排列当中有空位的Ball 时，设定空位的球形。只有<栅格类型>为
“Regular”时处于活性化状态。
单击此按钮时 显示以下对话框。

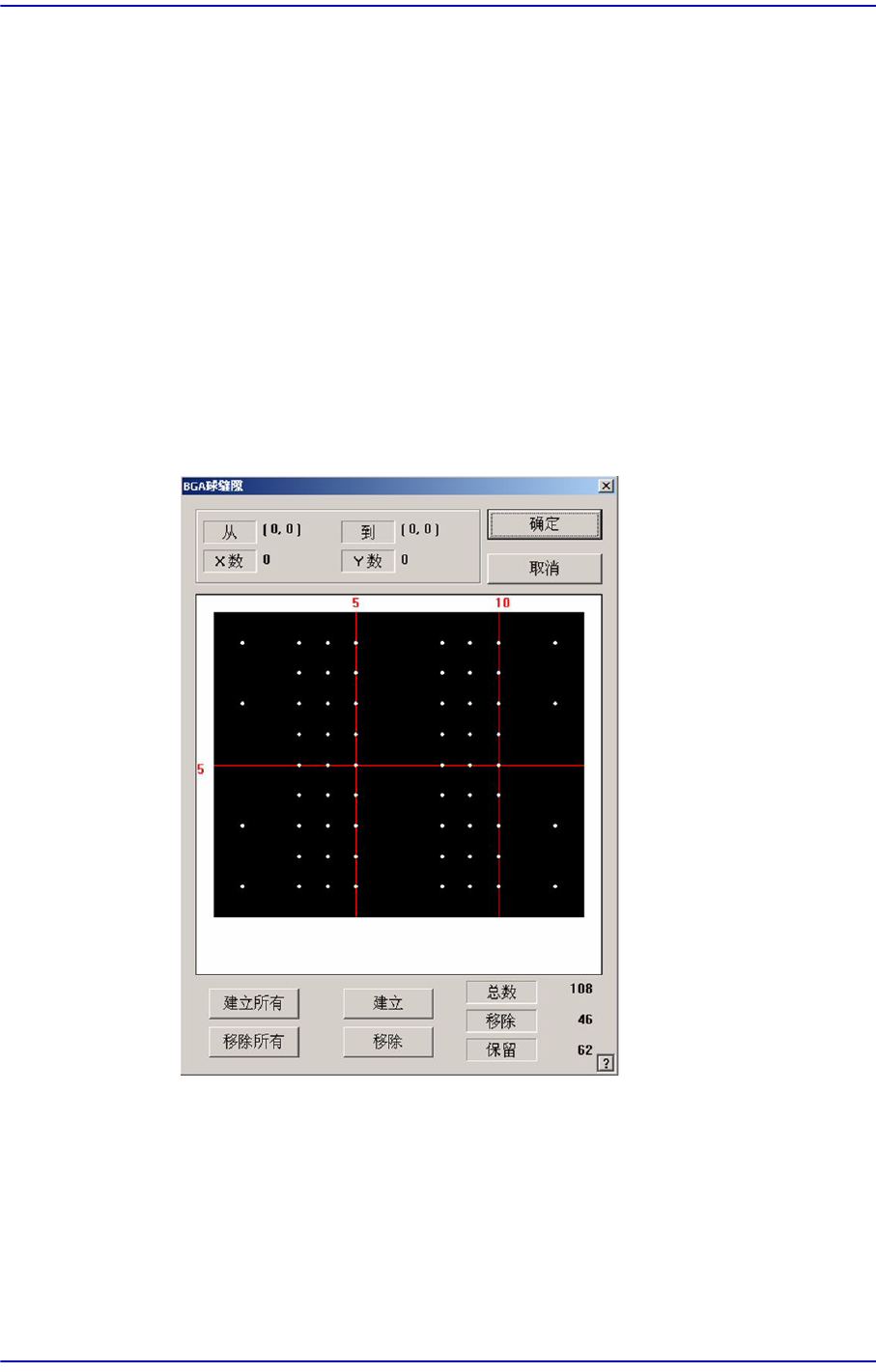

图
7.27
“
BGA Ball Gap
”
对话框
以上矩阵表示当前的球形状态。其中白色为球形。在这种状态下，需要删除
特定领域的球形，首先要指定将要选择的领域。按着鼠标的左边按钮不放往
一边拖拉就可以设定选择领域。被选择的领域的 球形颜色将会变更。 以下
表示从(3, 2) 球形到(4, 3) 球形选择X轴方向的2 个, Y轴方向的2个共计4个
Ball的画面。
7-67
元件的登记

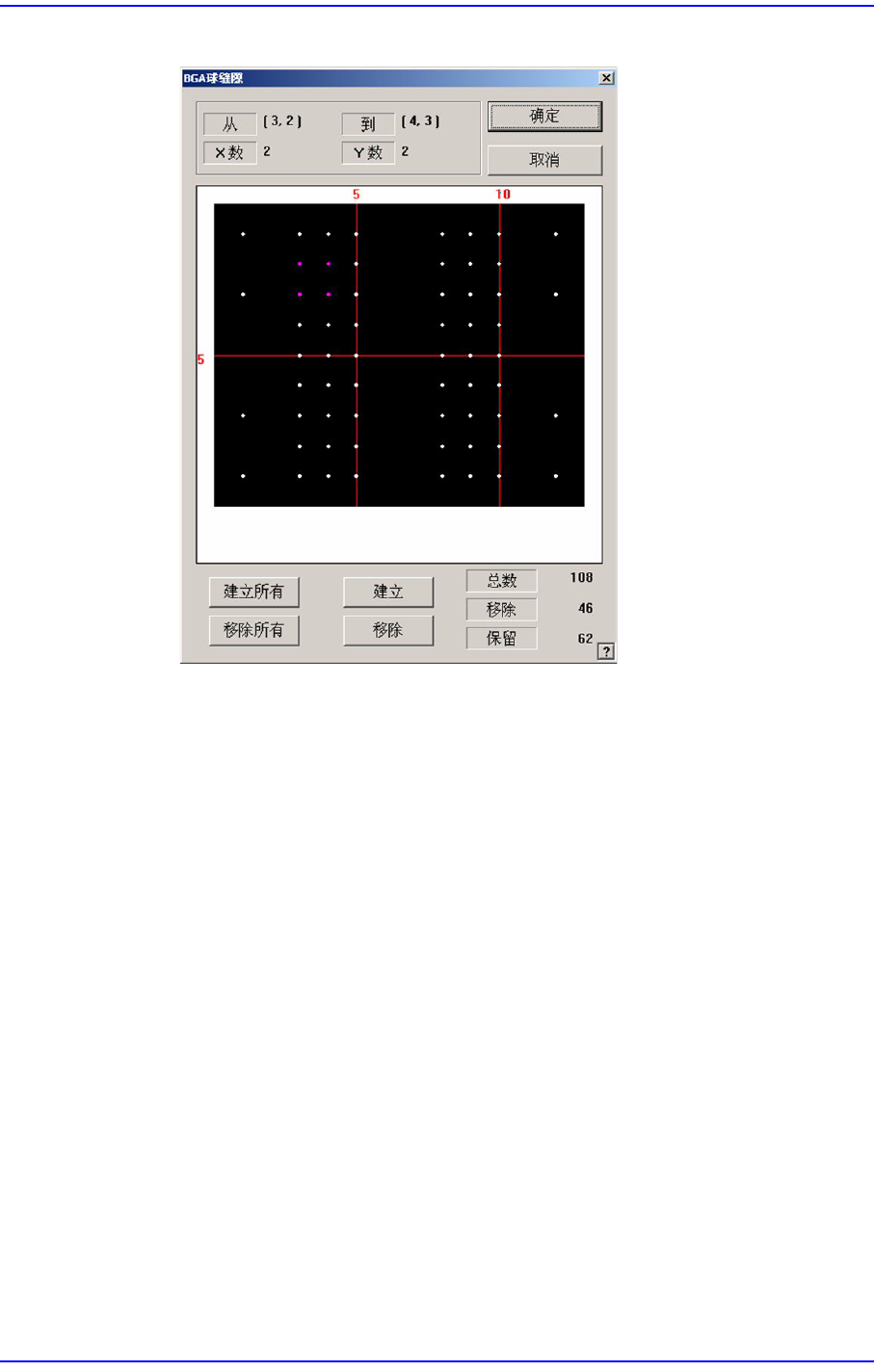

图
7.28
“
BGA
部品的球空开
-
有已选择领域的状态”
对话框
<建立所有> 按钮
生成所有的球形
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。
从以上画面，删除选择领域的球形之后的画面如下。
7-68
Samsung Component Placer SM471 Administrator
’
s Guide

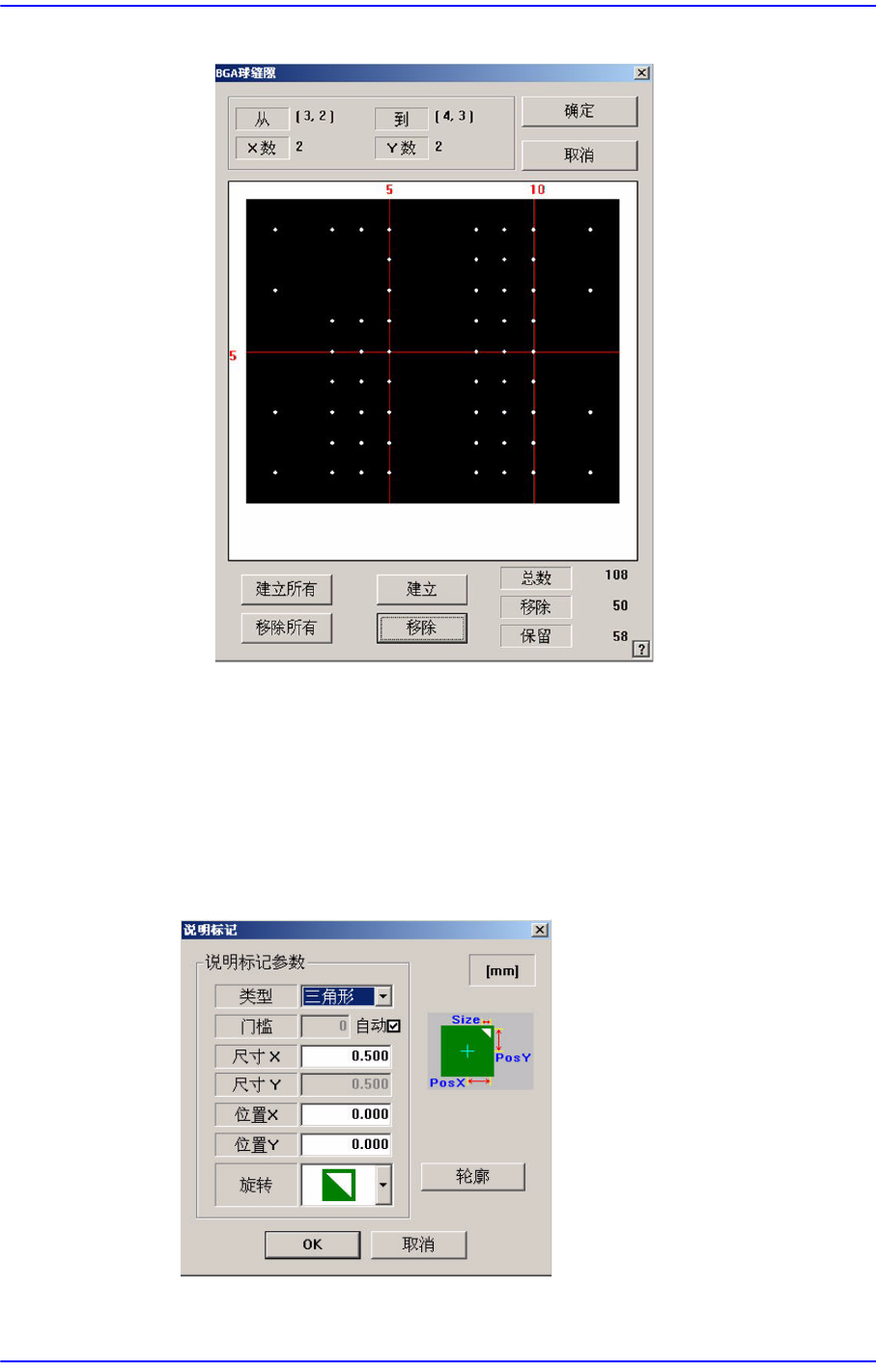

图
7.29 BGA
元件的球空开
-
已删除选择领域的球形的状态”
对话框
< 确定> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
< 取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<Direction Mark> 按钮
设置BGA方向。
以外的项目请参照 “7.1.1
共同
Align Data (7-15
页
)”
