8-11 供应装置的设置 <Part → Offset> 按钮 单击该键时， 如果当前设 定的带式喂料器所供应的元件中包 含了具有 Pickup Offset 的元件， 该元件的 Pickup Offset 将自动 反映到 Pickup 坐标。 < 显示 > 按钮 图象显示实际设置在 Feeder Ba se 的喂料器 形象。 < 取消 > 按钮 结束对话框。
8-10
Samsung Component Placer SM471 Administrator
’
s Guide

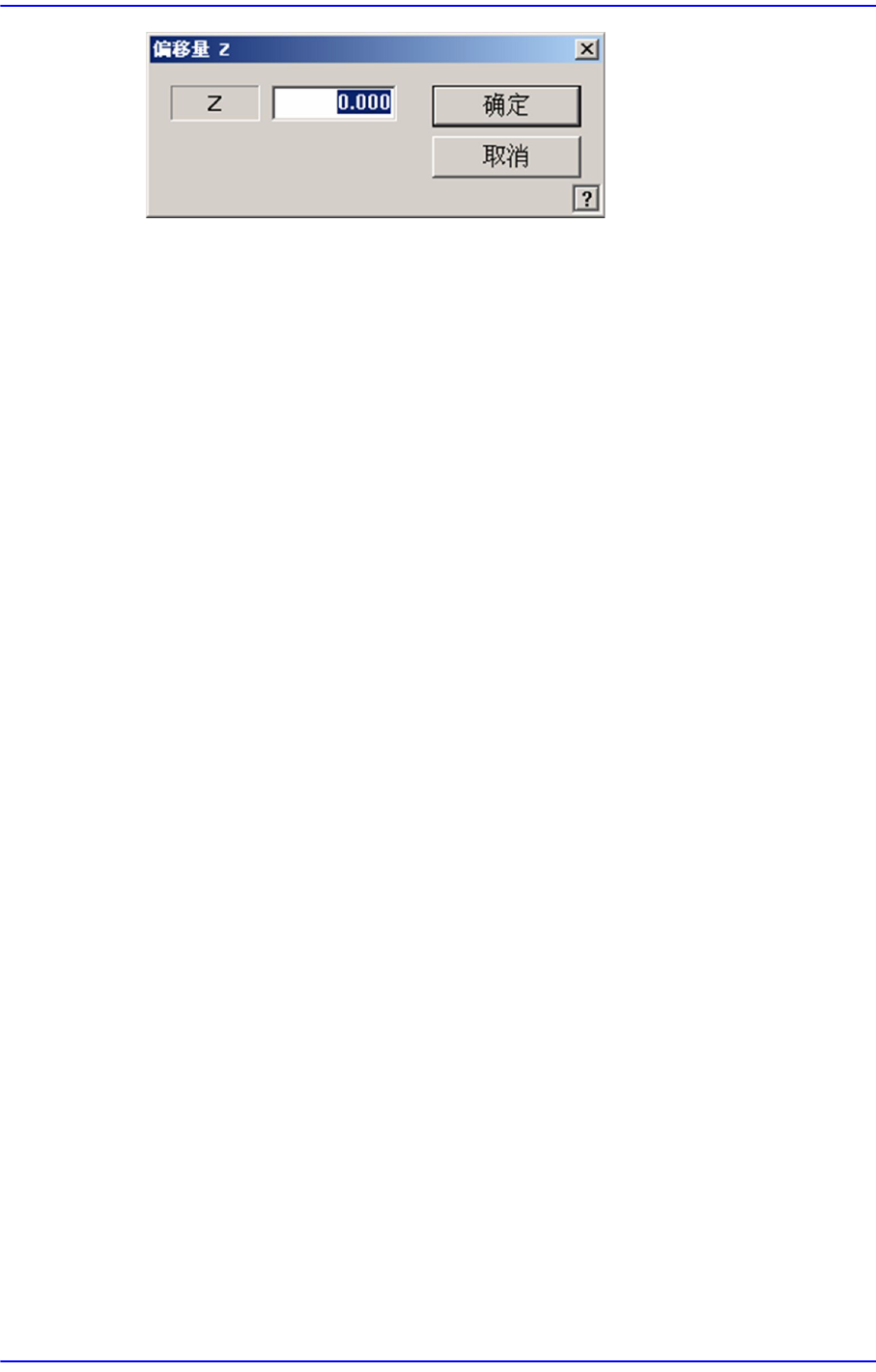

<Z>编辑框
输入Offset值。
<确定> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<Z Teach> 按钮
利用空压自动测定对Feeder 吸附点的Z 轴高度。 在HEAD的喷嘴槽插入CN040
喷嘴后在“喂料器底座”TAP 对话框的<Grid>领域选择要测定Z轴高度的带式
喂料器，然后点击< 移动>按钮。
然后点击此按钮则自动执行Z 轴高度测量。
<Installed Feeder Only> 选择框
只显示设置在Feeder 的grid cell领域的目录。

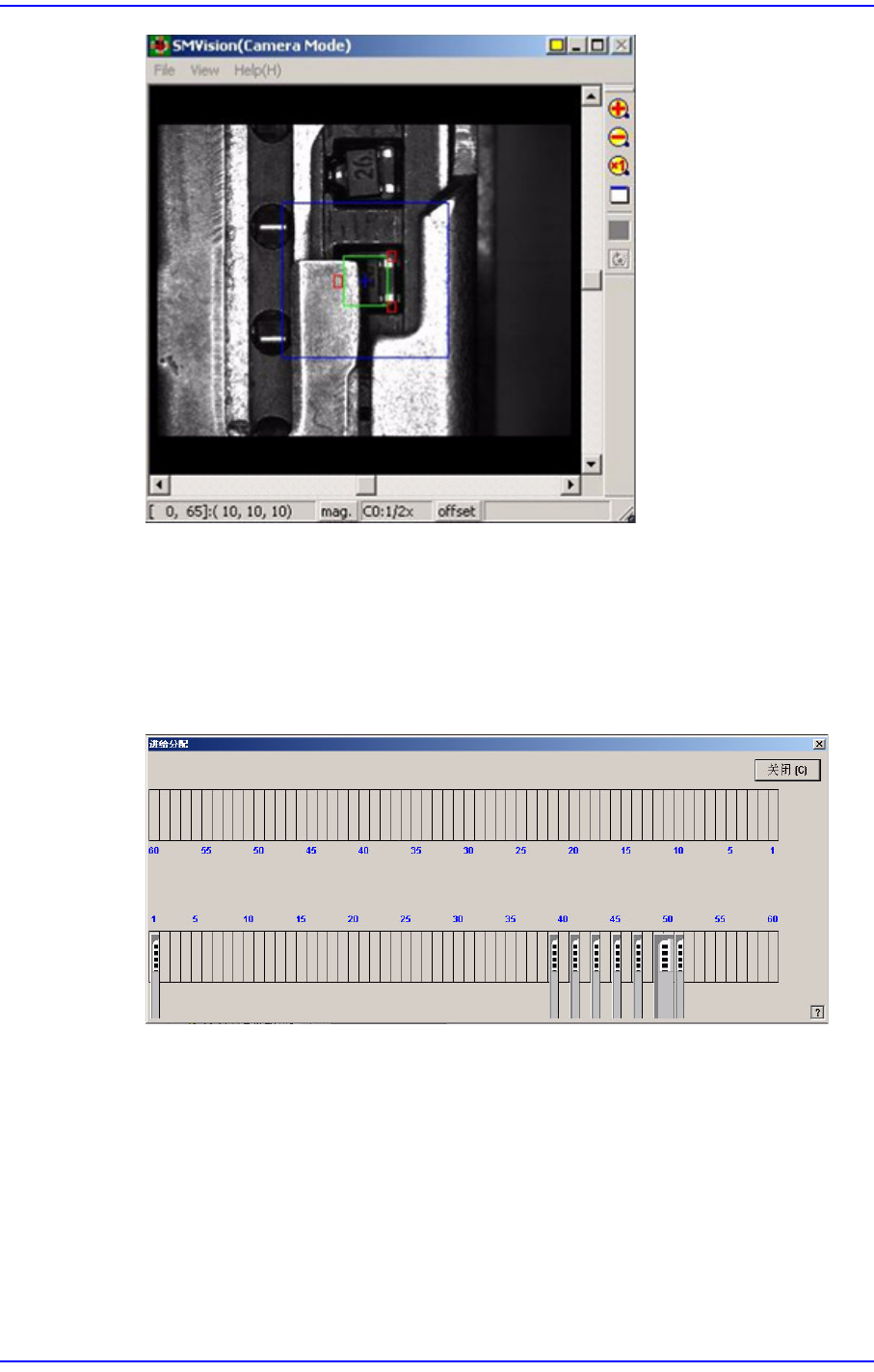

<Part Outline> 选择框
如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up 角度的out line 形象。
8-11
供应装置的设置
<Part→Offset> 按钮
单击该键时，如果当前设定的带式喂料器所供应的元件中包含了具有Pickup
Offset的元件，该元件的Pickup Offset将自动反映到Pickup坐标。
<显示> 按钮
图象显示实际设置在Feeder Base的喂料器形象。
<取消> 按钮
结束对话框。
8-12
Samsung Component Placer SM471 Administrator
’
s Guide
8.1.2. 杆式 （Stick Unit）
安装棒状喂料器，并设定 有关棒状喂料器的数据。选择” 杆式”时初始画面如下。
图
8.5
“
Stick Unit
”
对话框
1:
“杆式”
对话框
<Grid> 领域
根据<Type>组合框中选择的 Stick Unit 生成数据并进行编辑。
<No> 列
它是杆式 Slot的排列编号。基本上 “Stack Stick”带有一个Slot，“Multi
Stick”最多可带10 个 Slot。即 Stack Stick Feeder一次供给一个部件，但是
Multi Stick Feeder一次最多可供给10个部件。
<Part> 列
选择装在该Slot的Part。用鼠标单击<Part> 列时显示组合框，组合框中有在
<1.2元件>登记的元件当中通过 “杆式”供应的元件清单。在这个部品清单
选择将要装的部品。下一个是在<Part> 列的组合框选择部品的画面。
