8-23 供应装置的设置 对角线顶点坐标， 以及 X 和 Y 方向 间距 <1 槽 > 如下图所示输入 1 号 pocket 的对角线顶点坐标， 以及 X 和 Y 方向 间距。 <1Poket with Angle> 这种功能使 Fiducial 照相机在托盘的一定范围 内移动成为可能， 将托盘 设置 为不完全平行于 X 轴而带些角度的时候， 这是一种很有用的方法。 1. 选择需要的托盘供给器 .
8-22
Samsung Component Placer SM471 Administrator
’
s Guide
<2槽X-轴>

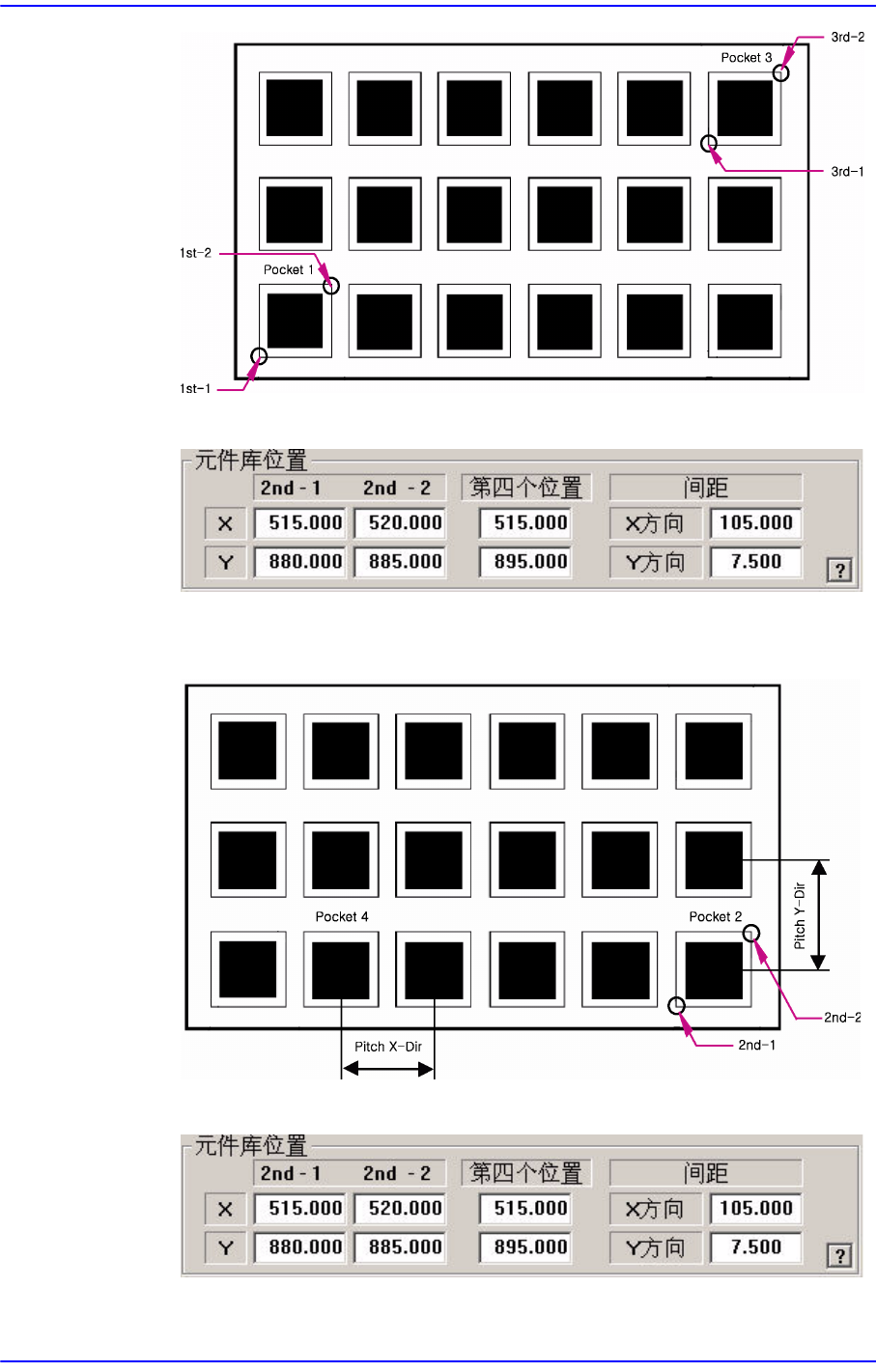

如下图所示一一输入任何一个 X 方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及 X 和Y 方向间距。
<2槽Y- 轴>
如下图所示一一输入任何一个 Y 方向的pocket的中心点坐标， 2号 pocket 的
8-23
供应装置的设置
对角线顶点坐标，以及X和Y方向 间距
<1槽 >

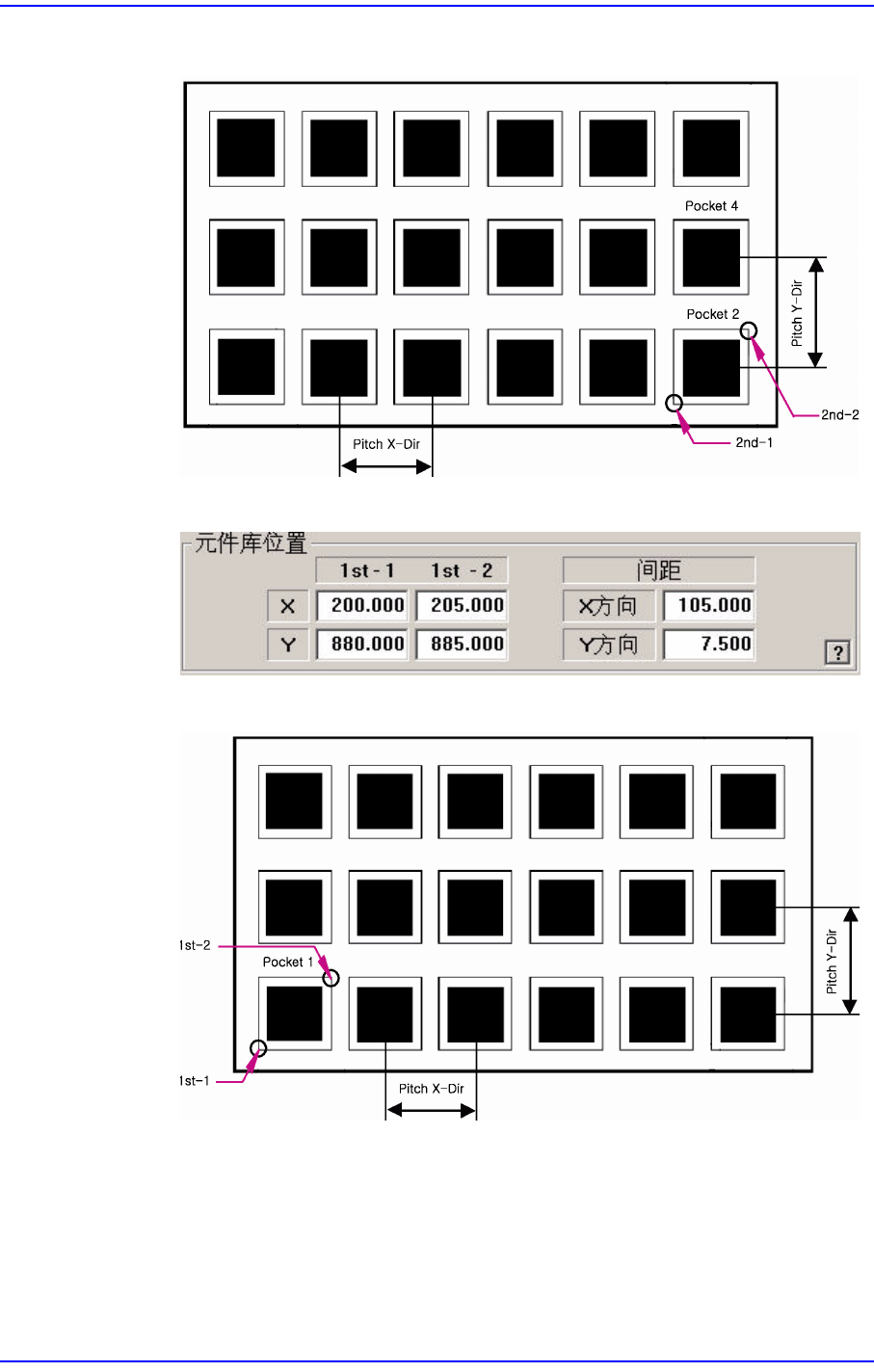

如下图所示输入1号 pocket 的对角线顶点坐标，以及X 和Y方向 间距。
<1Poket with Angle>
这种功能使Fiducial照相机在托盘的一定范围内移动成为可能，将托盘设置
为不完全平行于X轴而带些角度的时候，这是一种很有用的方法。
1. 选择需要的托盘供给器.
8-24
Samsung Component Placer SM471 Administrator
’
s Guide
2. 拼块设置方法请按下面的顺序操作。

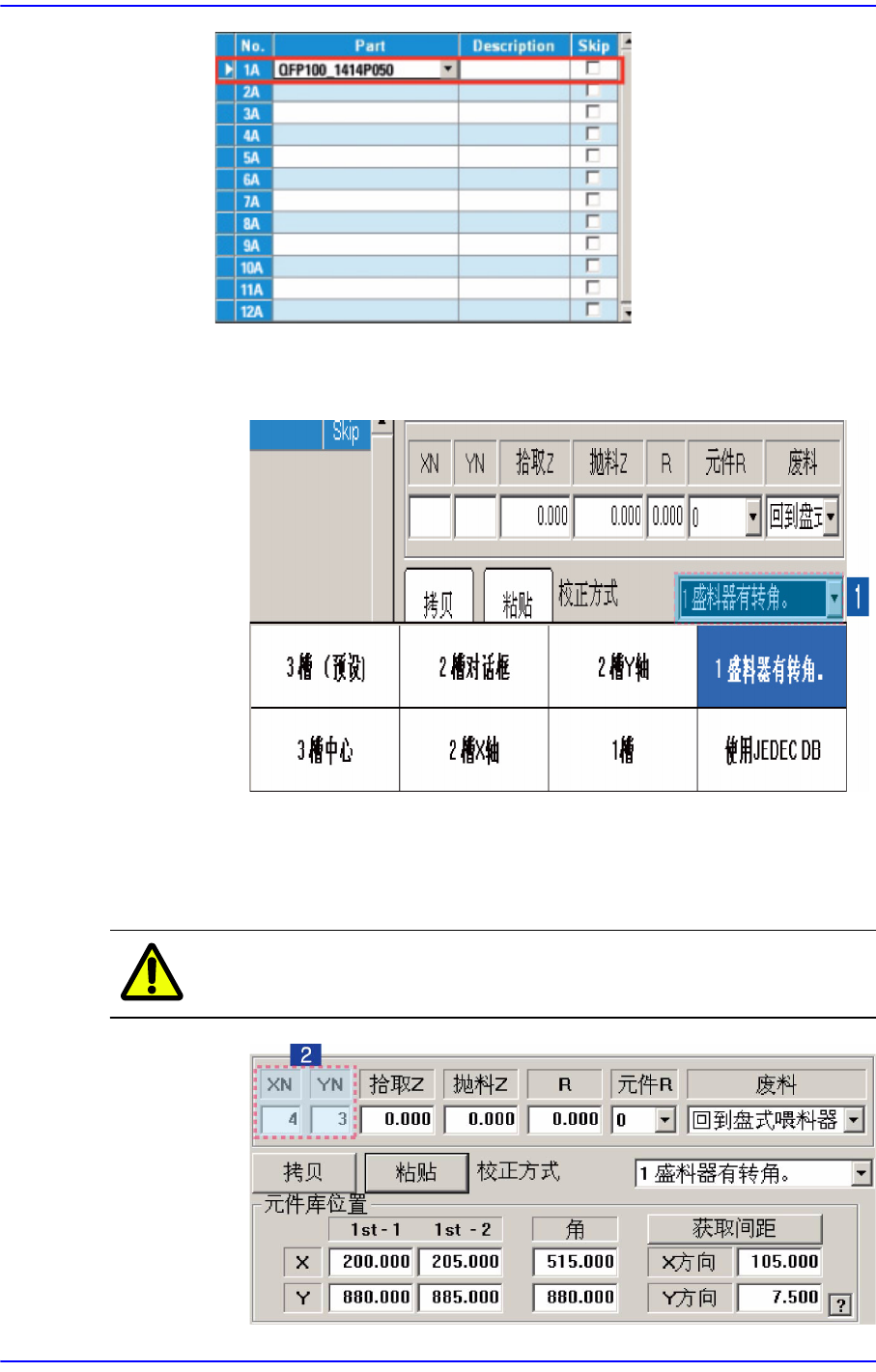

(1) 在右侧 纸卷轴对话框里选择 [1 Pocket with Angle] 功能。
(2) 首先请输入所有拼块的数量。
XN: X 方向的拼块总数量
YN: Y方向的拼块总数量
注 意 请在确定拼块坐标前一定要先输入 XN, YN 的值。
