8-26
Samsung Component Placer SM471 Administrator
’
s Guide
(7) 点击 <Get>键，填入拼块的数值。
(8) 点击<Apply> 键，如下图所示，可以获得最终的Pitch数值。但是，如
果已经知道的拼块Pitch数值，可以省略(6)~(8) 的过程，在窗口内直
接输入。
<使用JEDEC DB>
< 选择> 按钮
带来从JEDEC Tray DB正在作业的多盘式信息。
<单位> 领域
选择将要编辑的盘式。
此按钮选择前一个单位， 此按钮选择下一个单位。
<单位类型> 标题框
表示已选择的盘式的形式。该盘式的形式应设定在系统中。
<用二个多盘> 选择框
要在一个Pallet放置2 个Tray 使用，则作出确认标记。 本设备中无法使用。
<盘子出来> 按钮
8-27
供应装置的设置
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能。
<盘子回去> 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator 插入。 适用于自动
Tray feeder的功能。
<示教> 领域
用于回转XY轴驱动电动机，把已选对象移动到指定的坐标位置或用于获取已选
对象的当前坐标值。
按钮
示教时设置所要使用的基准相机的照明。详细事项请参照 “7.1.1
共同
Align
Data (7-15
页
)”。
组合框
用于旋转XY轴驱动电动机选择要移动到指定坐标位置的对象或用于选择所
要获取当前坐标的对象。可选择的对象如下。
基准相机2: 选择基准相机。
基准相机4: 选择基准相机。
头1 ~ 头10: 选择1号 ~ 10号头。
头11 ~ 头20: 选择11 号 ~ 20号头。
<移动> 按钮
组合框中选择的对象移动到指定的坐标位置。 运行 “移动”按钮之前，先要
用鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<得到> 按钮
组合框中选择的对象为基准获取 X, Y 坐标。 运行 “得到”按钮之前，先要用
鼠标单击需要移动的位置对应的Grid 领域 (Tray Feeder的吸附点坐标)。
<Shuttle Supply>键
如果是Shuttle Tray Feeder，巡回台(Shuttle) 从盘式供料器(Tray Feeder)得到元器
件后移动到拾取(Pick Up)位置。
<Pallet Out > 按钮
从Tray Feeder Elevator放出要操作的Pallet。适用于自动Tray feeder的功能
<Pallet In > 按钮
要结束当前正在运行的Pallet操作时用Tray Feeder Elevator 插入。 适用于自动
Tray feeder的功能。
<Z Teach> 按钮
利用空压自动测定对Feeder 吸附点的Z 轴高度。 在HEAD的喷嘴槽插入CN040
8-28
Samsung Component Placer SM471 Administrator
’
s Guide
喷嘴后在“喂料器底座”TAP 对话框的<Grid>领域选择要测定Z轴高度的带式
喂料器，然后点击< 移动>按钮。
<Pick>键
针对当前“供料器底座 (Feeder Base)”对话窗口上选择的带式供料器(Tape
Feeder)进行元器件吸附动作。此时，需要事先选择装置 (Device)(进行吸附动作

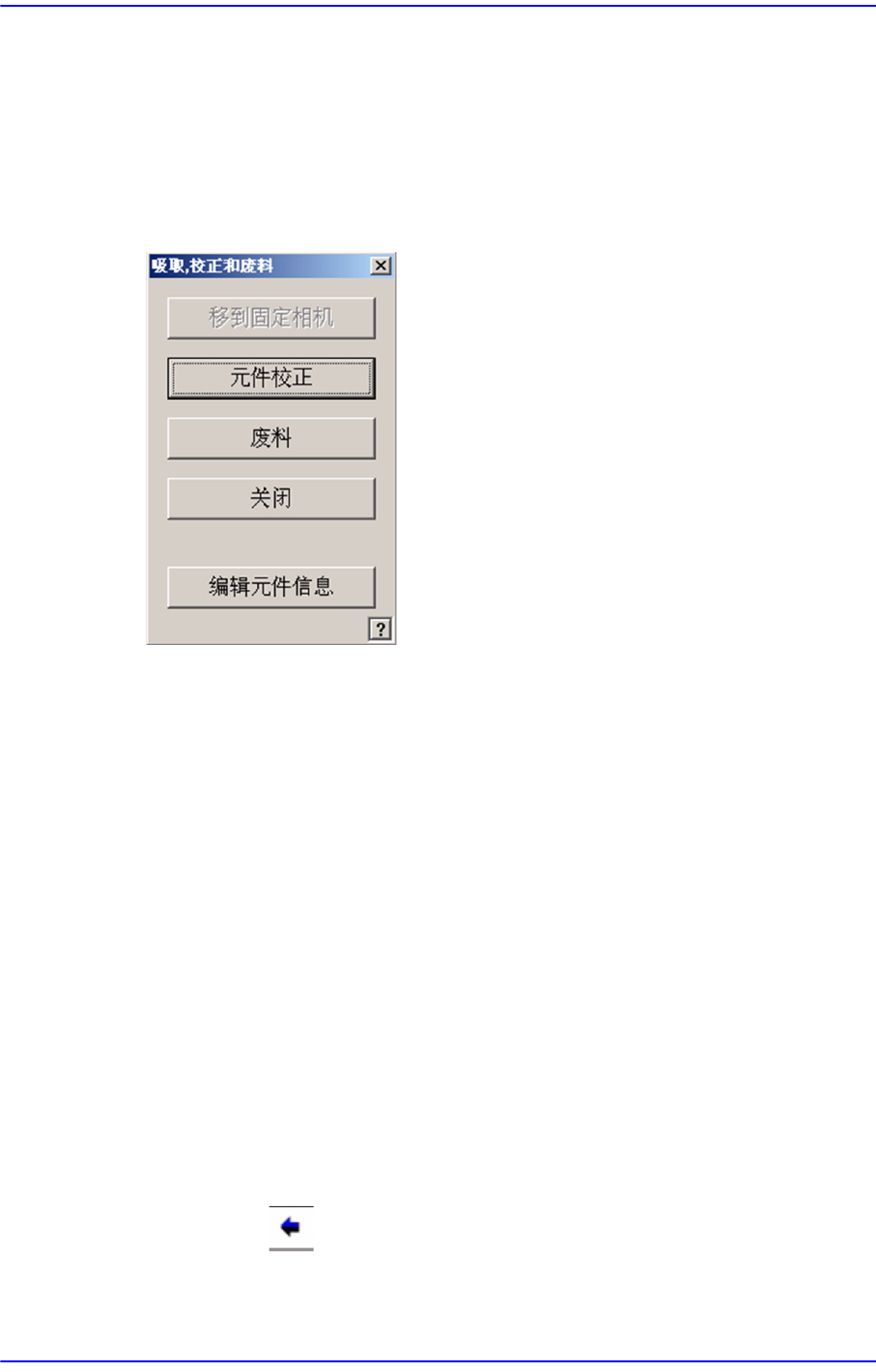

的贴片头)。吸附成功后将出现下列对话窗口。
<移到固定相机> 按钮
用视角 照相机排列该部品时，只有在进行排列的摄象机为固定照相机时此
功能处于活性化状态。单击此按钮时，把头部装置向固定照相机的位置移
动。
<元件校正> 按钮
进行对该部品的排列。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭> 按钮
关闭对话框。
<提供开关阀> 按钮
Shuttle Tray Feeder时，Shuttle从Tray Feeder传受部件，移动到 Pick Up 。
<盘子移动> 按钮
把已选择的装置移向在< 当前IC位置>设定的Pocket编号。
<Move Prev> 按钮
把已选择的装置移向在< 当前IC位置>设定的Pocket编号以前的Pocket。
