8-29
供应装置的设置
<Move Next> 按钮
把已选择的装置移向在<当前IC位置>设定的Pocket编号以后的Pocket。
<当前IC 位置> 领域
<X>: 设定将要进行吸着或移动的多盘式的X轴方向的Pocket编号。
<Y>: 设定将要进行吸着或移动的多盘式的Y轴方向的Pocket编号。
<安装到喂料器基座> 领域
把盘式安装在喂料器基座时，设定喂料器基座单位和 Slot 的编号。
<喂料器基座>
显示装有该盘式的喂料器基座。所表示的编号如下。
0: 没有装在任何喂料器基座的情况。
1: 安装在1 号喂料器基座(前面喂料器座)的情况。
2: 安装在2 号喂料器基座(后面喂料器座)的情况。
<站号>
表示装有该盘式的喂料器基座的Slot编号。所表示的编号如下。
0: 没有装在任何Slot的情况。
1 - 60: 安装在1-52号Slot的情况。
<Part Outline> 选择框

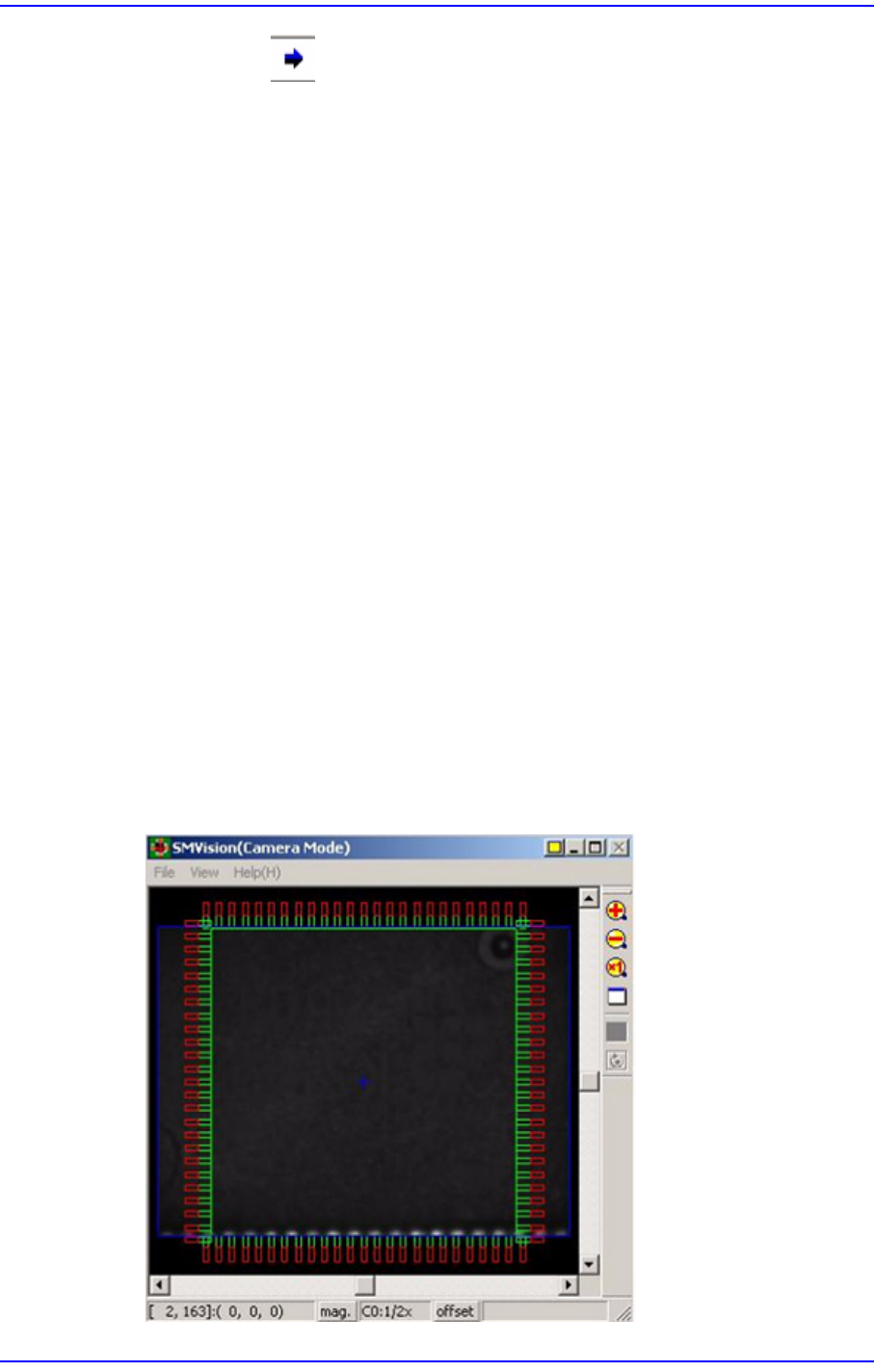

如果选择此选择框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。
9-1
Step Programming
第9章. Step Programming
‘贴装步骤’子菜单编辑有关PCB贴装点的位置，部品的基准点标记，要贴装的部
品，供应部品的喂料器，吸着部品的吸嘴等的数据的功能。
图
9.1
“步”
对话框
1: Grid
领域
<1. 贴装数据> 领域
设定有关贴装的编辑信息。
<No> 列
是Step序号意味着贴装点的顺序。
<Reference> 列
设定贴装点的参考名称。一般输入PCB上的R1, R2, C1, C2 的值数。(最多8
个字)
<X> 列
设定贴装点的X轴方向的位置。
<Y> 列
设定贴装点的Y轴方向的位置。
<Z> 列
设定贴装点的Z轴方向的位置。
