9-8 Samsung Compon ent Placer SM471 Administrator ’ s Guide 贴装周期初始化。 <Refresh Feeder> 按钮 在喂料器对话框中如果喂料器 设定边更时， 点击此按钮 则在 St e p 对话框中使之 重新设定已变更的喂料器。 <Refresh Nozzle> 按钮 ANC 上的喷嘴配置变更时， 点击此按钮则在 St ep 对话框使之 可重新…
9-7
Step Programming
对选定的部件适用偏移值。
<选择列时>
所有部件适用偏移值。
<X> 编辑框
设定X 轴方向的偏移量。
<Y> 编辑框
设定Y 轴方向的偏移量。
<Z> 编辑框
设定Z 轴方向的偏移量。
<R> 编辑框
设定R 轴方向的偏移量。
<确定> 按钮
关闭对话框，同时把已设定的偏移量追加到在Grid设定的行上。
<取消> 按钮
忽略已设定的偏移量直接关闭对话框。
<调整…> 按钮
它是在需要变更PCB 步骤的坐标值，或不小心把工作台下降时，为了
利用之前输入的STEP坐标的有关信息，比较确认以前的基准点标记坐标值和当
前的基准点标记坐标值后补偿其差异时使用的功能。
<Clear Cycle> 按钮
9-8
Samsung Component Placer SM471 Administrator
’
s Guide
贴装周期初始化。
<Refresh Feeder> 按钮
在喂料器对话框中如果喂料器设定边更时，点击此按钮则在Step 对话框中使之
重新设定已变更的喂料器。
<Refresh Nozzle> 按钮
ANC上的喷嘴配置变更时，点击此按钮则在Step 对话框使之可重新设定已变更
的喷嘴。
<Place Parts> 按钮
作业准备时为了进行贴装测试或弥补作业中的部分贴装点而提供的功能，在
Step对话框中为了对选定的贴装点进行贴装时使用。
利用此功能可贴装的贴装点数最大150点。
此按钮的激活条件如下。
用Programmrr以上的权限登录
PCB 文件Download完成状态
输送机的贴装Station上已加载PCB状态
<Parts Placed> 选择框
利用<Place Parts> 按钮在 <PL> 列确认表示测试贴装的部件贴装点，为了在以后
的PCB 贴装作业时跳越对相应部件的贴装作业选择此选择框。
<POP Steps Only> 选择框
在全部贴装点中只把POP 部件的贴装点表示在对话框时进行选择。此功能在安
装Flux 装置的设备上可以使用。本功能适用于安装了助焊剂装置的设备。
<导入…> 按钮
它执行把在外部编辑的ASCII 数据转换成本设备的步骤数据的功能。
9-9
Step Programming

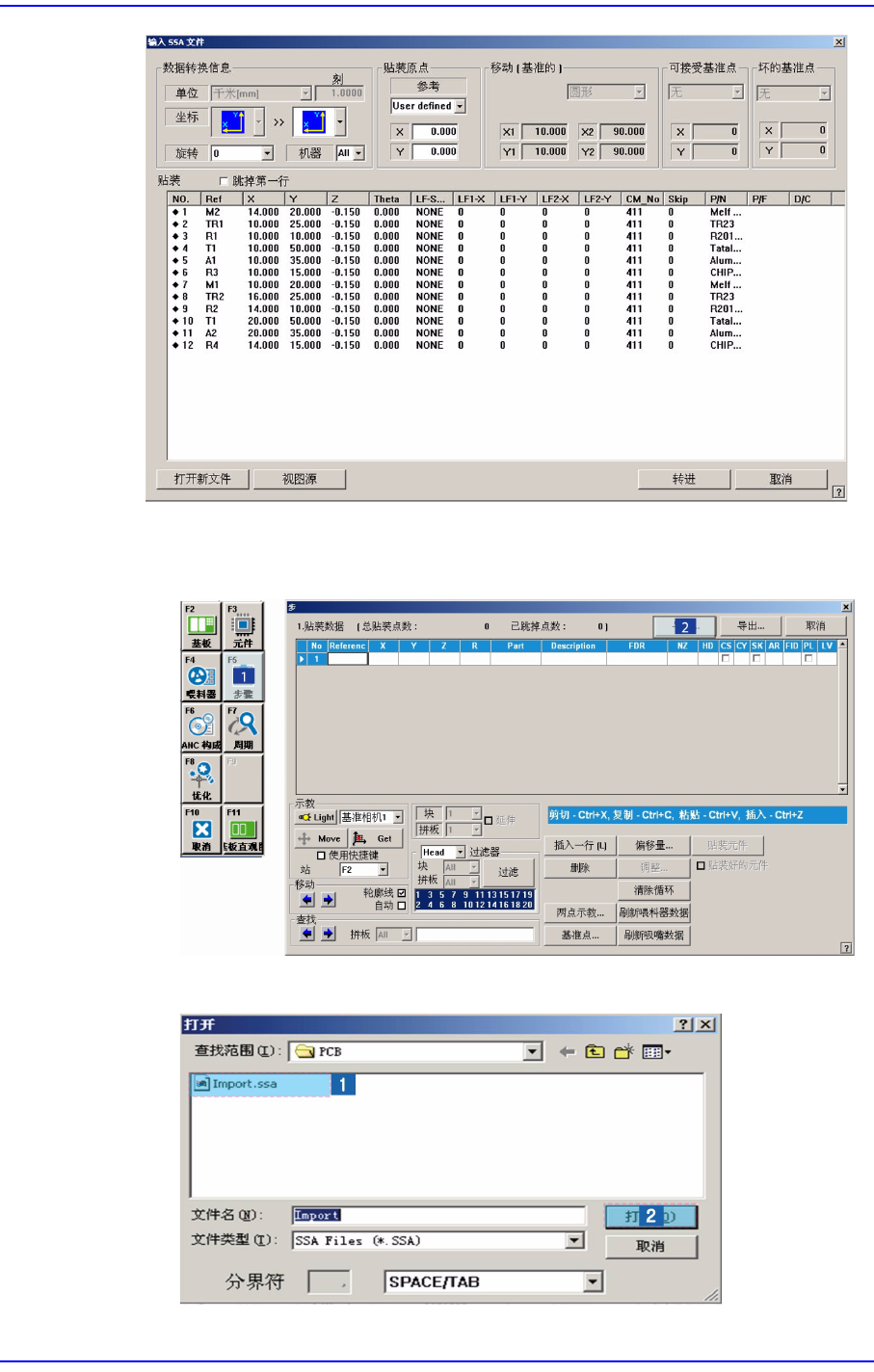

单击<导入>按钮，即可开始把该数据转换成Step 数据。
在<步>对话框单击<导入>按钮。
查找需要Import的 CAD文件的位置及文件名并加以选择。
