10-7
Optimization

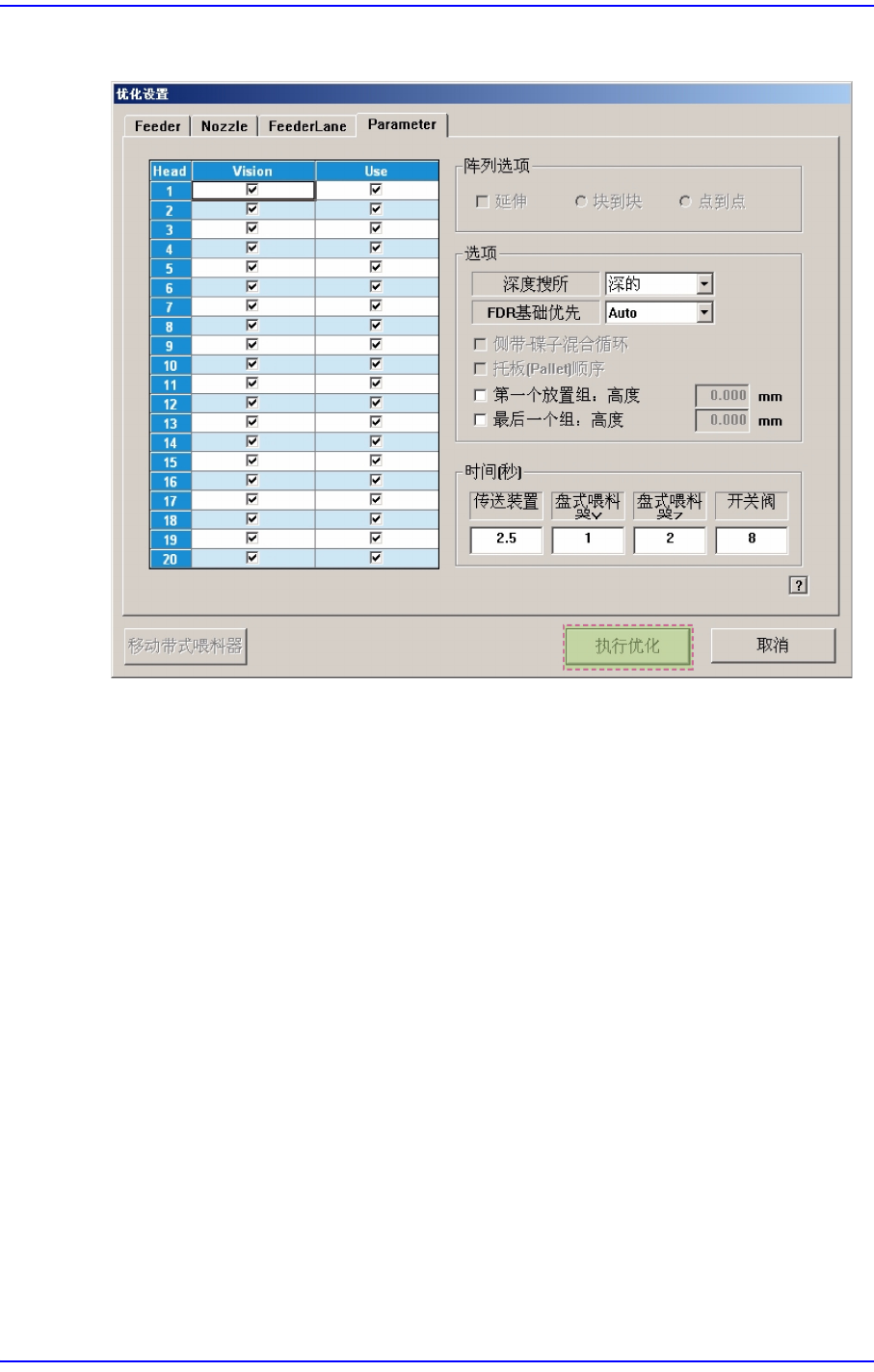

<阵列选项> 领域
编辑拼板PCB 时用来指定 MMI 步骤程序的优化选项和标示方法。
<延伸> 检查框
如果是array PCB可选择<扩张>校验框。此时MMI把一个Array PCB假定为
包括所有排列安装点的一个PCB 而实施最优化，这样可以提高整个操作效
率。
如果未选择<Extend> 复选框，就可以选择‘块到块’, ‘点到点’中的一个。
<块到块> 选项按钮
使Optimizer 可以对一个小型PCB执行最佳化后依次对多个小型PCB进行作
业生成STEP程序。
<点到点> 选项按钮
是指对array 的第一个贴装点，第二个array的第一个贴装点，最后 array 的第
一个贴装点完成作业后按第一个array 的第二个贴装带你顺序进行作业。
一般喷嘴更换频繁时以‘贴装点’优先顺序作业的效率较高。
但是如果PCB不良太多则下降作业效率。
<选项> 领域
设置对Optimizer中执行的最佳化法则的选择条件。
<Search Depth> 组合框
选择贴装顺序可达到最优化的水准。
Quick
Optimizer最近的贴装点为基准最优化贴装顺序的方式，最优化所需要的
时间相对短。
Deep
所有贴装点为对象Optimizer比较可贴装的所有情况数来决定最优化的
贴装方式，最优化所需要的时间长。
<FDR基础优先
> 组合框
Optimizer排列feeder时可以选择优先顺序。
Auto
Optimizer自动配置喂料器。
Front
Optimizer优先配置前面feeder base的喂料器。
Rear
Optimizer优先配置后面feeder base的喂料器。
10-8
Samsung Component Placer SM471 Administrator
’
s Guide
<侧带- 碟子混合循环 > 校验盒
在tray feeder更换部件的途中也可对通过带式喂料器供应的部件执行贴装作
业。
<Pallet Sequence> 校验盒
可以在执行Optimizer时优化Tray 的 Pallet Pick-up顺序。
<第一个放置组：高度> 校验盒
为了先安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此复
选框，右侧的编辑框就被激活。此时输入部件的高度。
<最后一个组：高 度 > 校验盒
为了最后安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此
复选框，右侧的编辑框就被激活。此时输入部件的高度。
<时间(sec)> 编辑 盒领域
此领域用来输入执行设备的每个动作所需的时间，并计算在优化中的作业时
间。另外，盘式喂料器Y and盘式喂料器Z的值可以影响作业顺序的决定。
因此，为了提高作业效率及估算作业时间的精确度要输入尽可能接近真实值的
数值。
传送装置: PCB 搬入到作业站到由backup table 固定所需要的时间（SEC）
盘式喂料器Y: Multi-多盘式喂料器的盘式喂料器在Y方向移动所需时间
(sec)。
盘式喂料器Z: Multi-多盘式喂料器的盘式喂料器在 Z方向移动所需时间
(sec)。
开关阀: Shuttle 盘式喂料器的 PAD 往返1 次所需时间(sec)。
10-9
Optimization
10.5. 优化器(Optimizer)的执行
<移动带式喂料器> 按钮
忽略已经配置的所有带式喂料器，重新配置所有带式喂料器时，单击<移动带式
喂料器>按钮。单击该即可删除之前配置的所有带式喂料器。
<执行优化> 按钮
储存已设置的选项并执行优化器 (Optimizer)。单 击 <移动带式喂料器>按钮腾空
所有位置后，执行优化器较能得到更好的结果。
<取消> 按钮
不保存当前设置的最佳化选项关闭“最佳化执行”对话框。
