11-4
Samsung Component Placer SM471 Administrator
s Guide
<PCB停止> 校验框
操作中选择此功能则对当前贴装领域的PCB完成贴装作业后暂停(PAUSE)

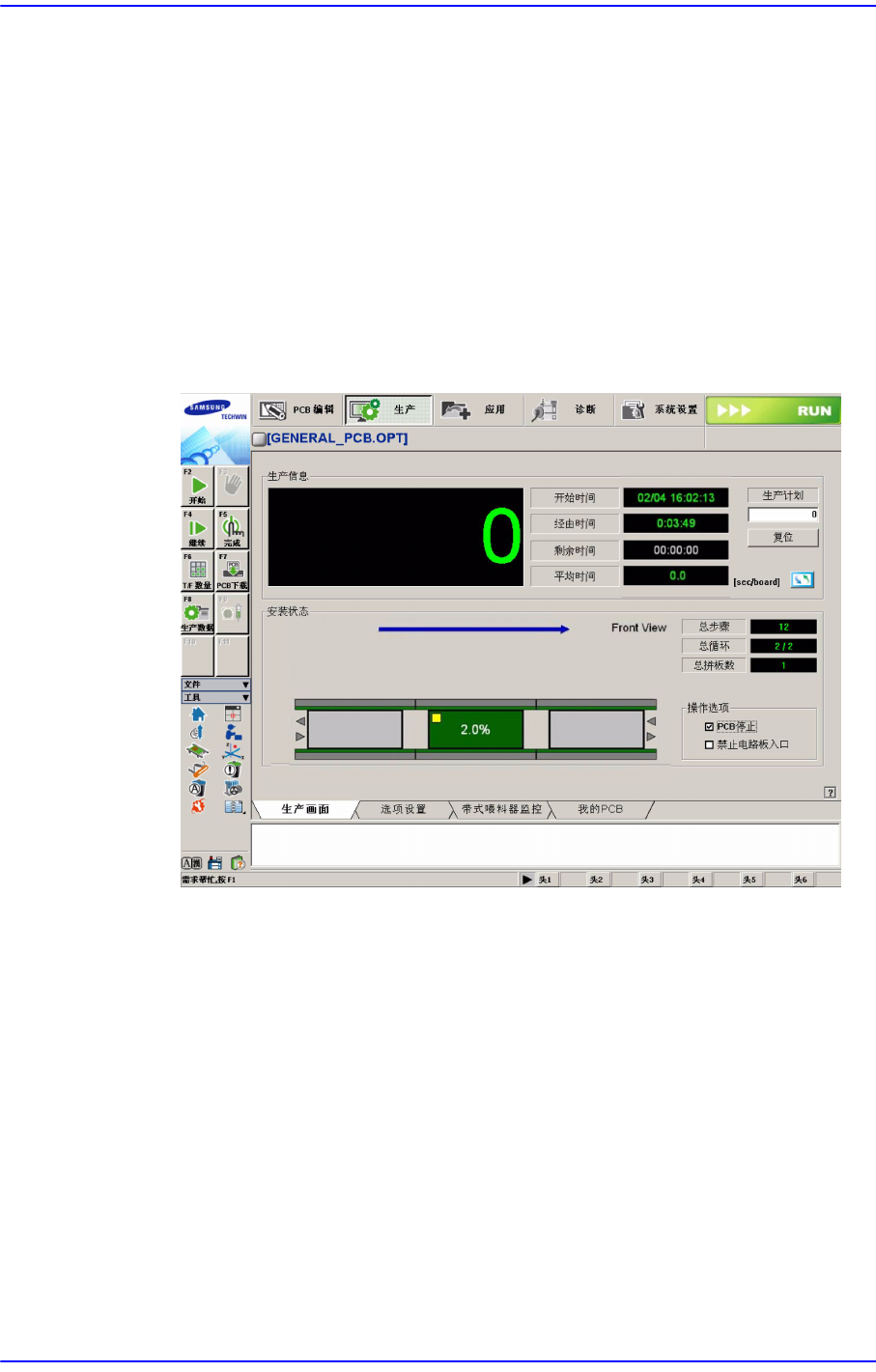

设备。 然后,显示如下画面。
"RUN_RDY" 状态下设备的停止不包含在设备的停止Count
点击<PCB Stop>按钮设备暂停后如果要重启操作则先点击<PCB Restart>
钮后再点击'START'按钮。
<Inhibit Board Entry> 校验框
防止PCB从前工序的设备或上一个区段自动投入输送带。利用本功能设备
暂停时设备状态转换成"RUN_RDY"
"RUN_RDY" 状态下设备的停止不包含在设备的停止Count
<One Time Skip> 按钮
仅限搬入到设备的新PCB 不限时贴装可进行跳越。 选择此功能则检查当前选定
head喷嘴槽中插入的喷嘴类型。要激活本功能需要另外的设定如要使用本
功能请与本公司CS联系。
如果要使用该功能应该满足以下条件。
不使用Bad MarkArray PCBWork设定的小型PCB(Substrate)
PCB Array对话框中已设定要适用One-Time-Skip功能的小型
PCB(Substrate)
完成PCB文件的Download
满足以上条件选择Product 菜单的Start辅助菜单或Cont.辅助菜单后适用
One-Time-Skip功能执行贴装作业。
点击此按钮则显示以下对话框
11-5
Production Setup
<1. Array> 领域
可对Array PCB 内的小型 PCB 设定作业与否
<No>
是指Array PCB内的各小型PCB生成数与小PCB 数相等。
<Skip>
此列中选择的小型PCB 在贴装作业时不进行贴装作业可以跳越,<2.
Array Layout>域中显示的小型PCB的设定状态设置成Skip
<One Time Skip>
在不使用Bad MarkArray PCB中,对设定为Work’的 PCB仅限
搬入到设备的新PCB 不限时进行贴装使之可跳越过去。
为了使用One-Time-Skip能选择相应的小型PCB后请在Product
Monitortap对话框中点击 <One Time Skip> 按钮。
<2. Array Layout> 领域
在此处可利用鼠标选择Array PCB 内的小型PCB显示小型PCB当前设定的
作业有无状态。
<Selection>选框领
Work- 工作,Skip- 不工作】
<Click>选框
选择该选框的状态下用鼠标拖动 PCB Array Layout画面上显示的小型
PCB则被选定的小PCB 的状态变更为 'Work' 状态。一次选择多个小
PCB 时使用。
选择Work 状态的小型PCB
则变更为Skip状态,选择 Skip状态的小型PCB
则变更为成Work 状态。
11-6
Samsung Component Placer SM471 Administrator
s Guide
<Drag-Skip> 选框
选择此选项后用鼠标选择PCB Array Layout对话框中显示的小型PCB
则被选定的小型PCB设置状态变更为'Skip' 一次选择多个小型PCB
使用。
<Drag-Work> 选框
选择此选项后用鼠标选择PCB Array Layout对话框中显示的小型PCB
则被选定的小型PCB设置状态变更为'Work'一次选择多个小PCB
使用。
适用One-Time-Skip功能的PCB在‘ Product Monitortap对话框中黄色
四角型显示在PCB上。
