12-5 Machine Calibration < 基准的凸轮 > 编辑框 设置基准相机的 XY 偏移值。 12.1.3. <R 轴 > TAP 对话框 显示各磁头的 R 轴补偿值， 或设置 R 轴的补偿与否。 Camera Calibration 过程中执行 R-Axis Offset Calibration 后反映其 结果值， 自动被升级。 只需设置各磁头对 R 轴的补 偿适用与否。 图 12.3 “ …
12-4
Samsung Component Placer SM471 Administrator
’
s Guide

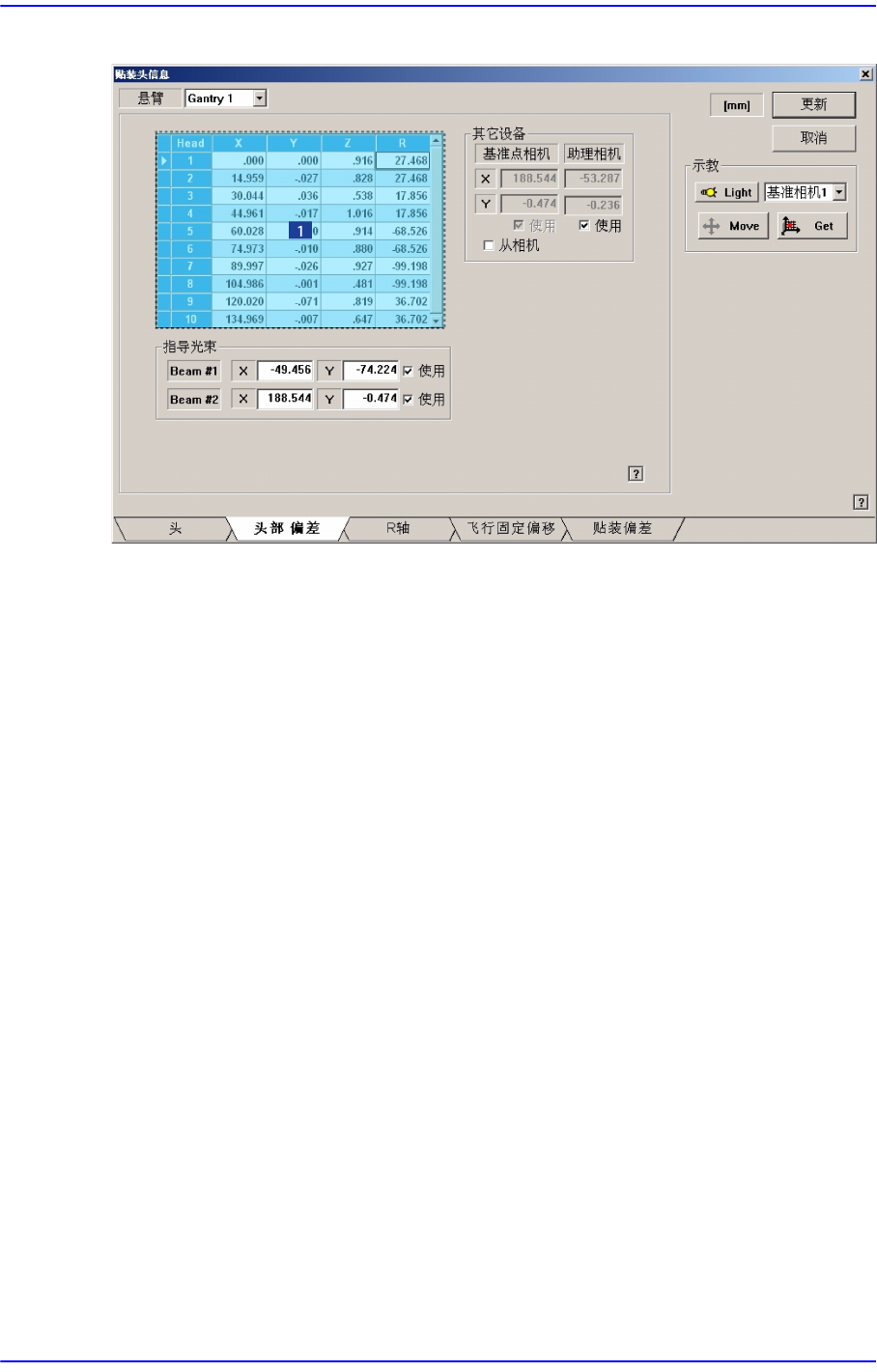

图
12.2
“
Head Offset
”
TAP
画面
1: Grid
领域
<Gantry> 编辑框
选择执行有关Head设置的Gantry。
<Grid> 领域
设置磁头之间的偏移值。
<Head> 列
表示磁头（Head）序号。
<X> 列
设置X偏移值。当XY 轴找到HOME时的磁头1的 X位置定为0，以此值为基
准设置偏移值。
<Y> 列
设置Y偏移值。当XY 轴找到HOME时的磁头1的 Y位置定为0，以此值为基
准设置偏移值。
<Z> 列
设置Z偏移值。 偏移值的基准为当PCB机盘加载时， PCB顶面为基准。
<R> 列
设置R偏移值。
<其它设备> 领域
设置Head 以外的 Device偏移值。
12-5
Machine Calibration
<基准的凸轮>编辑框
设置基准相机的XY偏移值。
12.1.3. <R 轴> TAP对话框
显示各磁头的R轴补偿值，或设置 R轴的补偿与否。 Camera Calibration过程中执行
R-Axis Offset Calibration后反映其结果值，自动被升级。只需设置各磁头对R轴的补
偿适用与否。

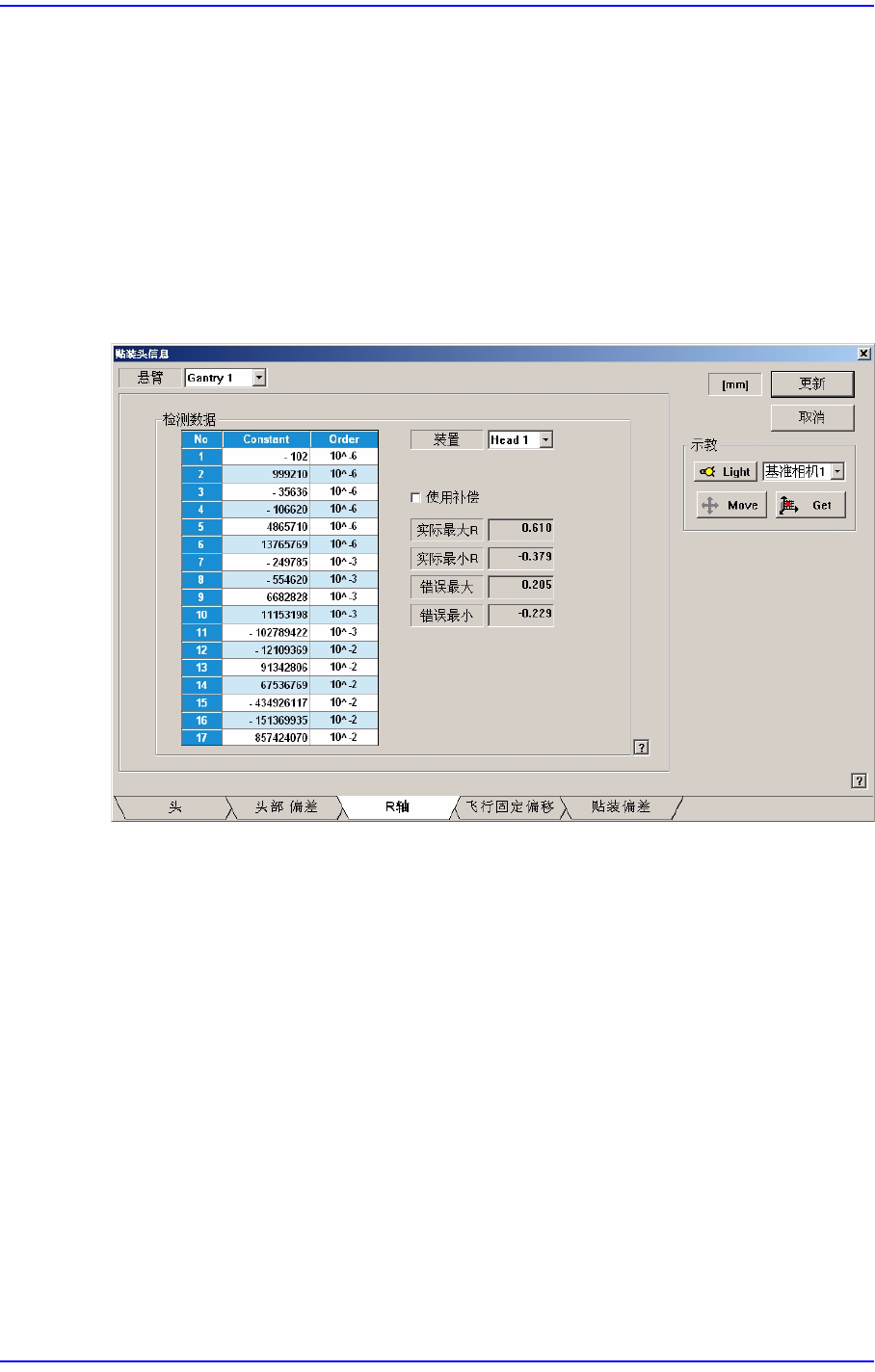

图
12.3
“
R
轴”
TAP
画面
<检测数据> 领域
表示各磁头的R轴补偿值。
<装置> 编辑框
选择头。
<使用补偿>选择框
可设置各磁头的R轴补偿方法的使用与否。
<实际最大R> 编辑框
表示对R 轴异常值的实际值最大误差。
<实际最小R> 编辑框
表示对R 轴异常值的实际值最小误差。
<错误最大> 编辑框
表示对R 轴实际值的补偿值最大误差。
12-6
Samsung Component Placer SM471 Administrator
’
s Guide
<错误最小> 编辑框
表示对R轴实际值的补偿值最小误差。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12.1.4. <飞行固定偏移> TAP对话框
可设置各磁头的 Fly-Fix偏移。 Camera Calibration 过程中 Fly to Fix Offset Calibration
执行后反映起结果值，自动被升级。

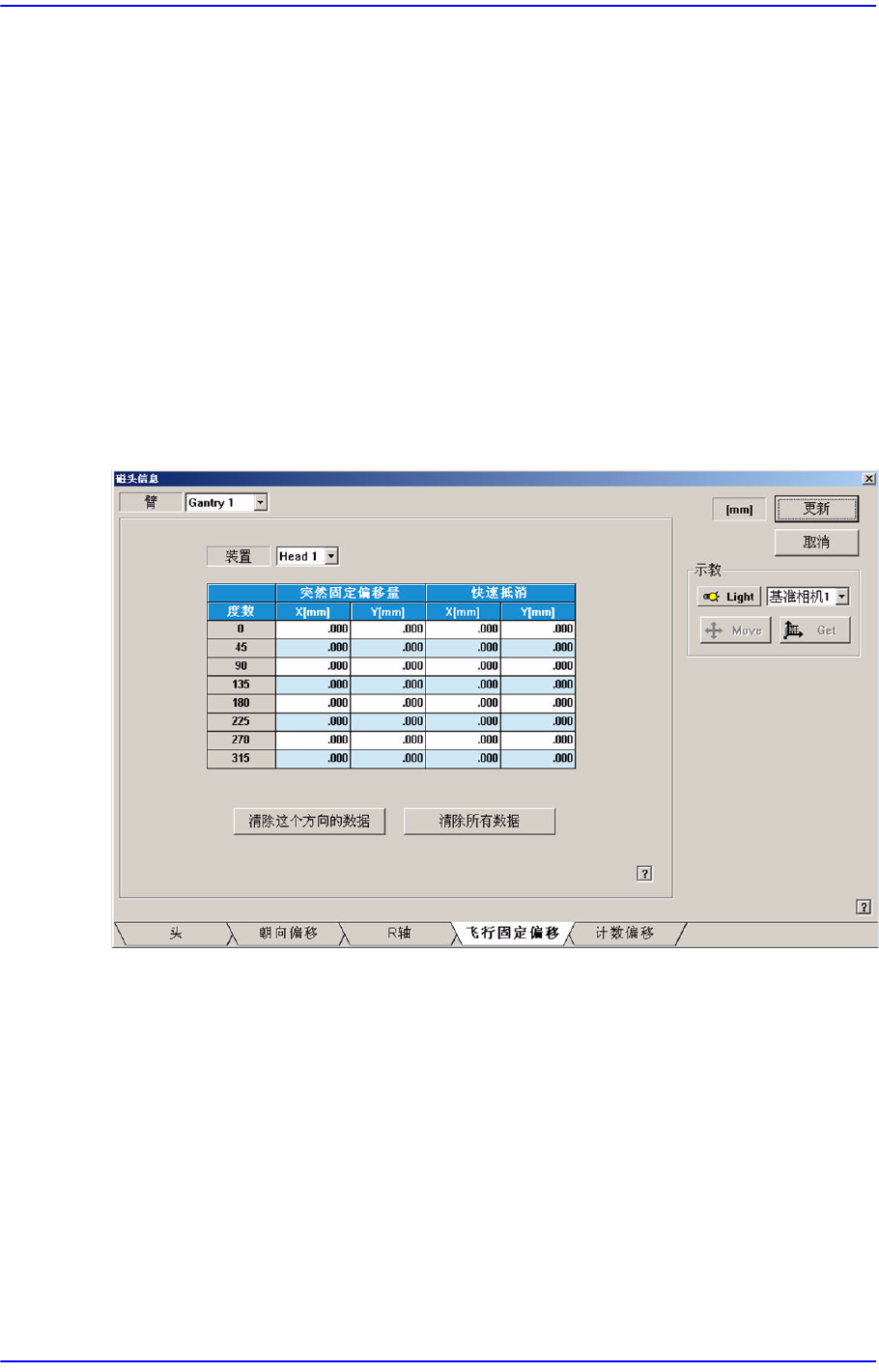

图
12.4
“飞行固定偏移”
TAP
画面
<装置> 编辑框
各磁头别可设置 Fly-Fix 偏移。
<突然固定偏移量>
<度数> 列
45度间隔可设置各角度别Fly-Fix 偏移。
<X, Y> 列
可设置X, Y的Fly-Fix偏移。
<快速抵消>
<度数> 列
