12-20 Samsung Compon ent Placer SM471 Administrator ’ s Guide <2. Ref. Fid. Camera Scale(3. Other Fid. Camera Scale)> 按钮 为校正基准相机的 Scale(um/pixel) 和 Rotation(deg) 没有预先需要执行的校正。 下面是基准相机的校正步骤 1. 请点击 < 标准 菜单 > 领…
12-19
Machine Calibration
1:
位置校准试片
下面是用基准相机 Teaching 示教ANC 顶面的校正Too1 的Reference Fiducial
Mark过程。
1. 1.Mark设置是：选择Gantry后，点击<1. Fid. Scale Mark Position>按钮出现如
下的画面时，请点击<4. 示教> 领域的 <Move>按钮。这时，基准相机会移动
到相应的位置。Gantry 1 时Mark ID用 “7”号、Gantry 2 时 Mark ID 用 “8”号
固定。
2. 如果无法正确识别Fiducial Mark时请正确示教固定相机顶面的校正Too1 中
心的Reference Fiducial Mark 的位置。
3. 位置识别成功后显示如下的画面。正确示教Fiducial Mark 的位置后，点击
<Update>按钮会适用变更值。
4. 对Gantry 2 也用相同的方法执行校正.
5mm
Ø 1.0mm
Ø 1.6mm
5mm
Ø 1.0mm
12-20
Samsung Component Placer SM471 Administrator
’
s Guide
<2. Ref. Fid. Camera Scale(3. Other Fid. Camera Scale)> 按钮
为校正基准相机的Scale(um/pixel)和Rotation(deg)没有预先需要执行的校正。
下面是基准相机的校正步骤

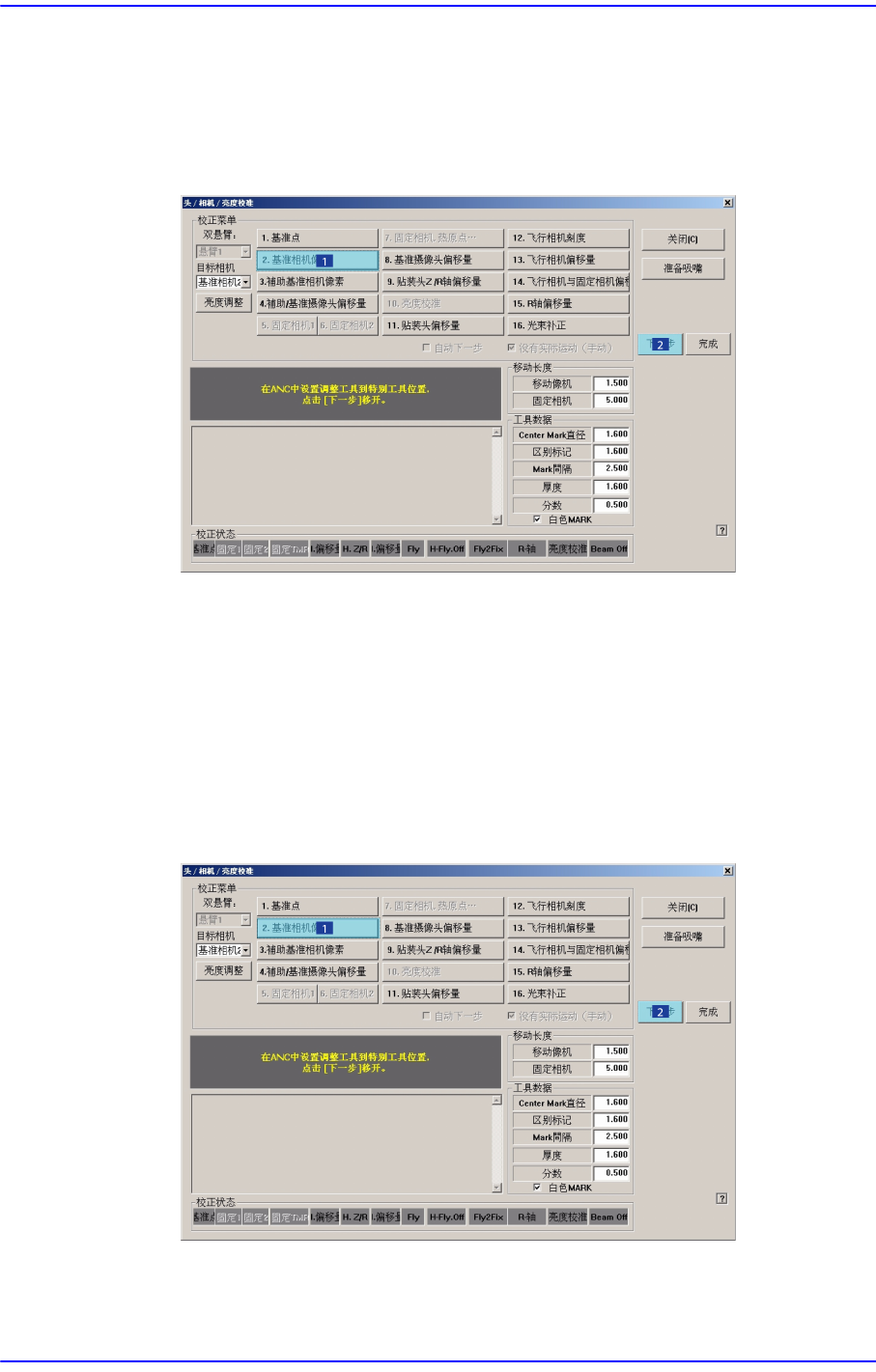

1. 请点击<标准菜单>领域的 <2. Ref. Fid. Camera Scale> 按钮 。
2. 点击<2. Ref. Fid. Camera Scale>按钮则在消息窗显示 “在ANC中设置调整工
具到特别工具位置. 点击 [ 下一步] 移开。”消息。为了把 基准相机移动到
ANC的 Fiducial Mark位置，请点击 <下个>按钮。 这时，前面ANC 的校正
Too1 位置上放置校正Too1 后，为了把基准相机移动到前面 ANC 的校正Too1
位置，请按< 下个>按钮。

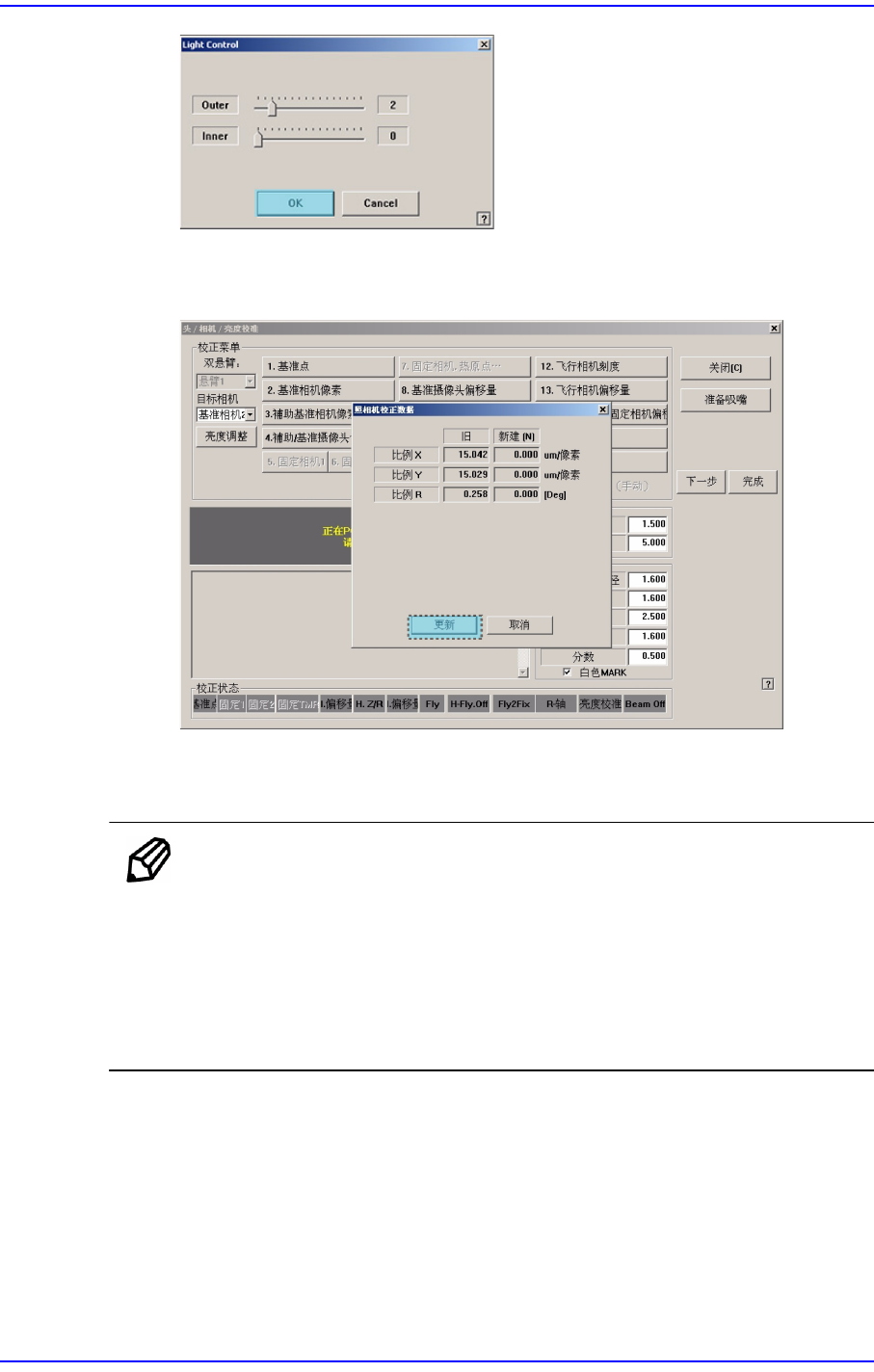

3. 显示”准备标准。对于标准，点击[ 下一步]”消 息 。此时，点击 <亮度> 后在
“亮度控制”对话框中使’SMVision’窗口显示的Fiducial Mark明显调整照
明的亮度后请点击< 下个> 按钮。
12-21
Machine Calibration
4. 自动执行 Calibration后，结束校正则如下图显示结果值。要适用新的校正值
请点击< 更新>按钮。
5. 每个悬臂使用2个基准相机时，单击<3. Other Fid. Camera Scale>键后按照
同一方法实行校准(Calibration)。
备 注 基准相机的校正基准值如下
基准相机 (FOV 7.5)
ScaleX:13.0 ~ 17.0( μm/pixel)
ScaleY: 13.0 ~ 17.0(μm/pixel)
ScaleR: -0.5 ~ 0.5(deg)
12.3.4. Common XY Calibration
使两个拱架之间的坐标系互相一致的过程。不正确时将导致拱架1F 与拱架1R 之间
出现偏差，对贴片精度造成影响，甚至引起拱架碰撞。
