12-32 Samsung Compon ent Placer SM471 Administrator ’ s Guide 12.3.6. X-XY Compensation 为了补偿 X 轴移动时发生的 XY 误差而执行。 如果 Thermal Mapping 及 Gantry Mapping 已被 激活时， 为了执行 X-XY Compensation 强制性 的让 Mapping 处于非激活 (Disable) 状态。 注 意 X…
12-31
Machine Calibration

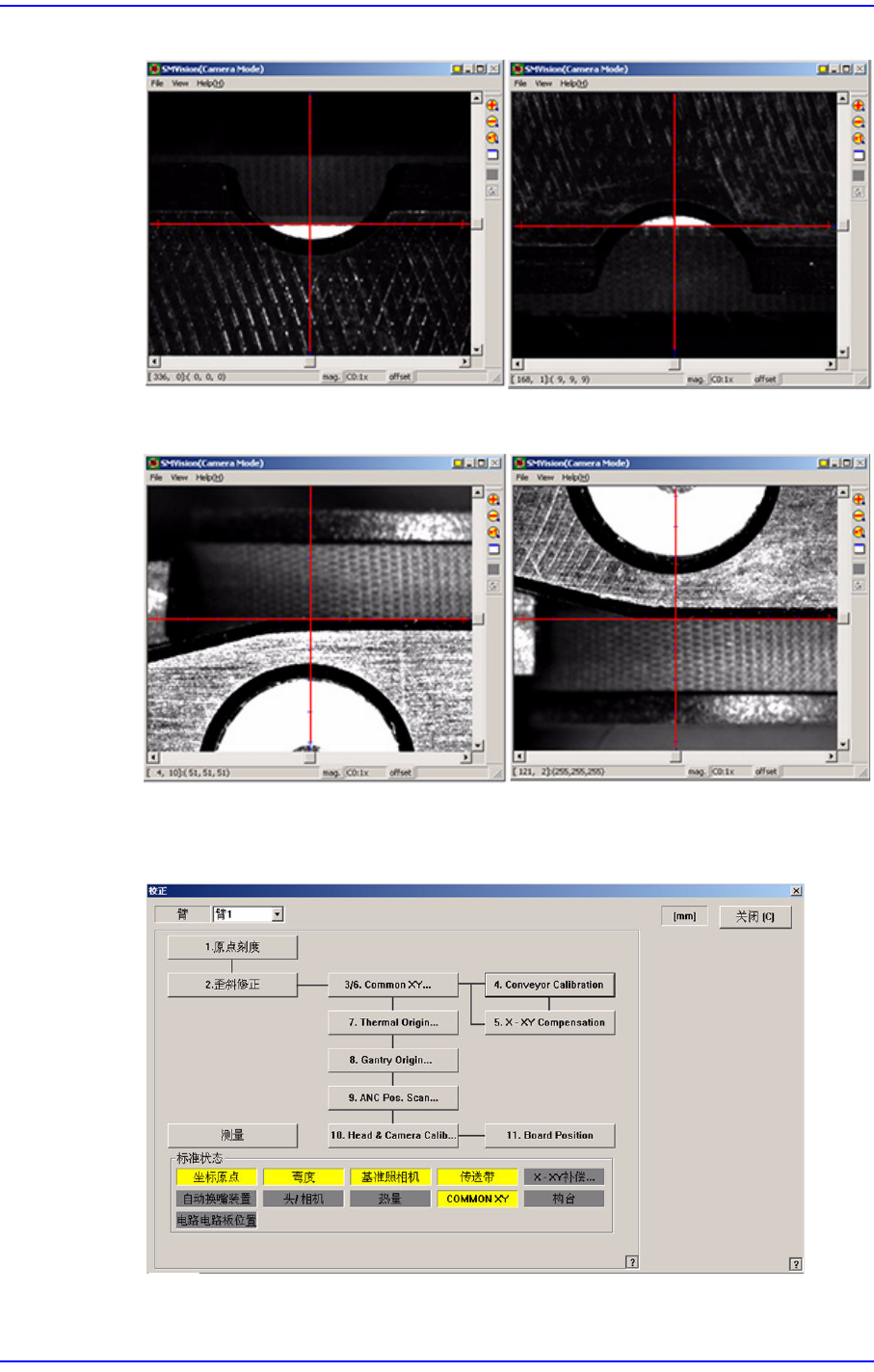

14. 完成所有示教后请点击<Update>按钮适用变更事项。
F2_Ref#1
F2_Ref#2
F3_Ref#1
F3_Ref#2
12-32
Samsung Component Placer SM471 Administrator
’
s Guide
12.3.6. X-XY Compensation
为了补偿X轴移动时发生的XY 误差而执行。如果Thermal Mapping及 Gantry
Mapping 已被激活时，为了执行X-XY Compensation 强制性的让Mapping处于非激活
(Disable)状态。
注 意 X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip 后，请执行后续过程的校正。

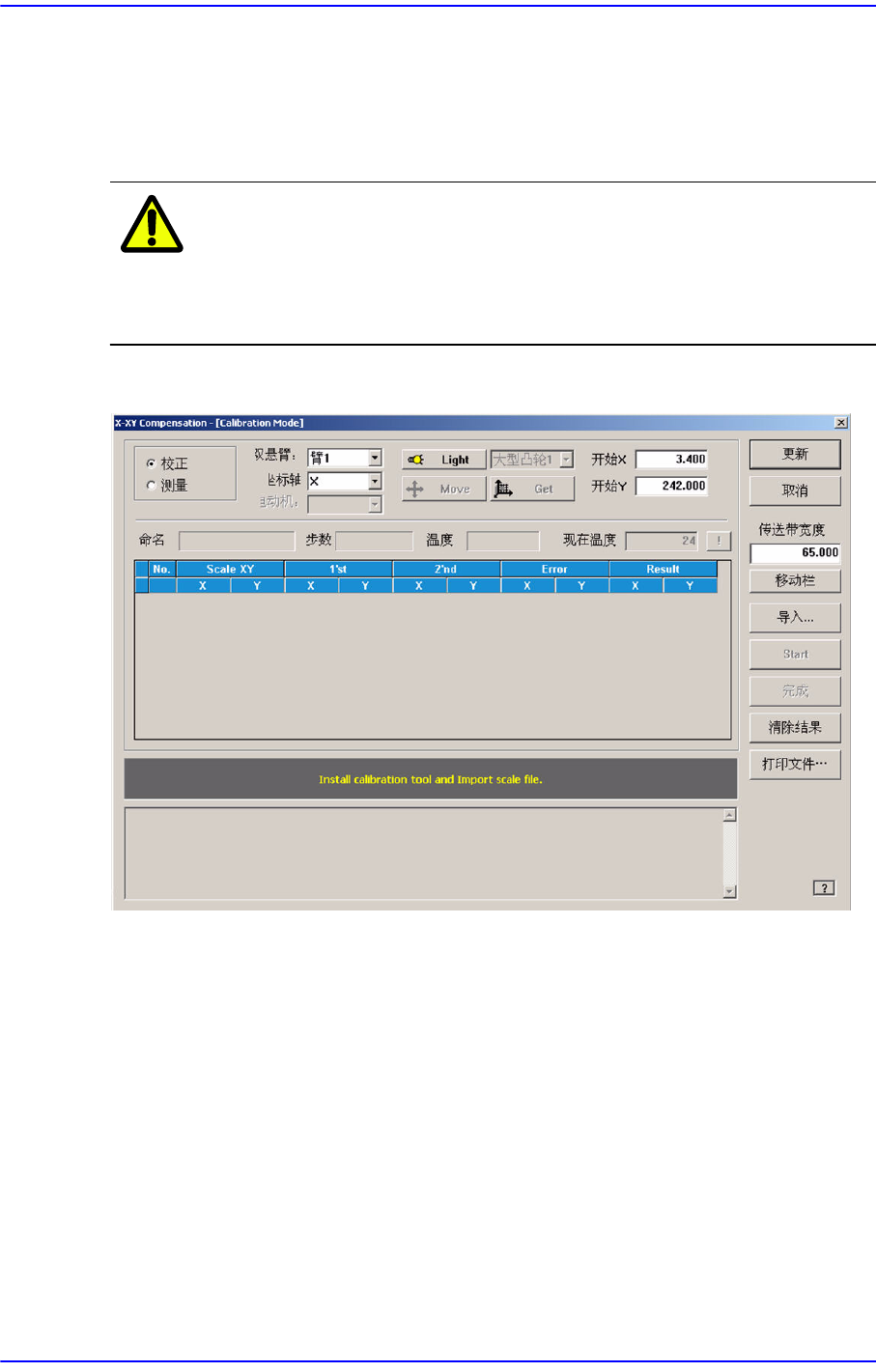

图
12.12
“
X-XY Compensation
”
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<校正> 选项 按钮
以校正模式执行X-XY Compensation 后反应其结果值。
<测量> 选项 按钮
以测定模式执行X-XY Compensation 后不反应结果值。为测定Y 轴故障时选
择。
<双悬臂> 组合框
臂1: 在StationF2中用 校正 Tool 进行校正时，
臂2: 在StationR2 中用 校正 Tool进行校正时，
12-33
Machine Calibration
<坐标轴> 组合框
选择要执行补偿的轴。只对X 轴可进行补偿。
<Light> 按钮
识别校正 Tool 的Fiducial Mark时，为了清楚看到Mark，调节照明时使用。
<Move / Get> 按钮
示教校正 Tool 的Fiducial Mark时使用
<开始X / 开始 Y> 编辑框
输入校正 Tool 的0 号Fiducial Mark的坐标。选择此编辑框后，用示教框把基准相
机移动到相应位置后正确示教相应 Mark后点击<Get> 按钮输入此处的坐标值。
<现在温度> 编辑框
输入执行校正时点的当前温度。
<导入全部> 按钮
校正用Scale文件进行Import时使用。
<Start> 按钮
正确示教0号Fiducial Mark后，开始校正时使用。
<Finish> 按钮
完成校正后，终止作业时使用。
<打印文件…> 按钮
完成校正后，把结果值以 Text 文件形式输出时使用。
<传送带效用> 复选框
始终在选定的状态下使用。
<更新> 按钮
适用校正的补偿值。
12.3.7. Gantry Thermal Mapping
设备启动后，为补偿球 screw摩擦热引起的XY坐标系的热变形，应对传送皮带上的
Fiducial Mark 3点进行示教。
